Risposta:

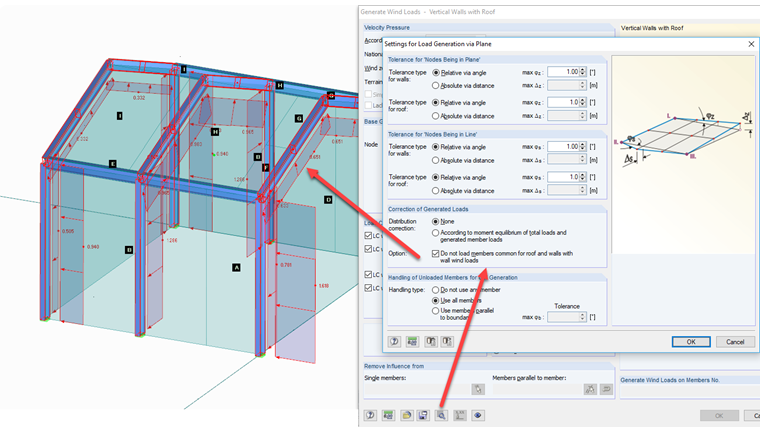

Se si desidera trasferire solo i carichi del vento sul timpano sulle colonne e non attraverso la trave, è possibile disattivarlo nelle impostazioni del generatore di carichi utilizzando l'impostazione "Correzione dei carichi generati" (vedere la Figura 01).
Domanda
Quando si genera il carico, vorrei fare in modo che i leganti del timpano di un capannone non vengano caricati dal vento sulla parete del timpano. È possibile?
