Uso di solidi di contatto o mesh EF stratificata per superfici curve

È possibile utilizzare un solido di contatto o una mesh EF stratificata per un solido anche nel caso di superfici curve? Ich erhalte nämlich die Fehler Nr. 848.

Risposta:

Sì, un solido di contatto o una mesh EF stratificata possono essere utilizzati anche per superfici curve. Es gelten jedoch folgende Einschränkungen:

  • Die Fläche ist nur einfach gekrümmt.
  • Die Modellierung der gekrümmten Flächen ist über konzentrische Kreise vorzunehmen (siehe Bild 01).

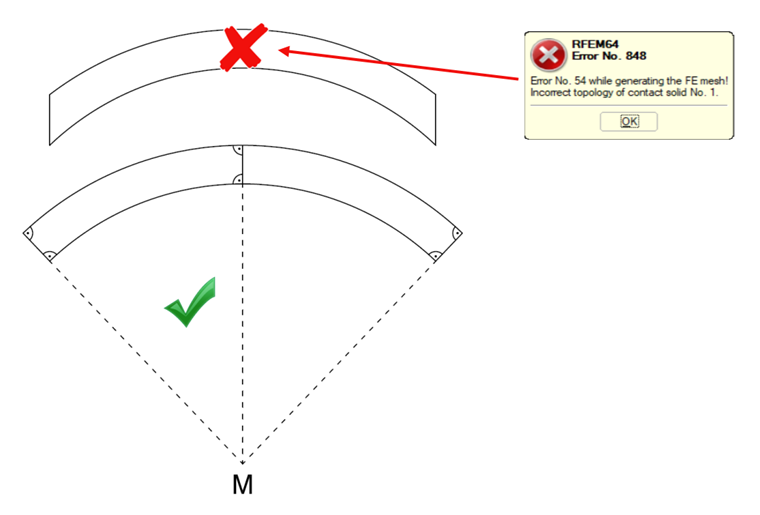

Definizione di solido tramite cerchi concentrici
1 Definizione di solido tramite cerchi concentrici

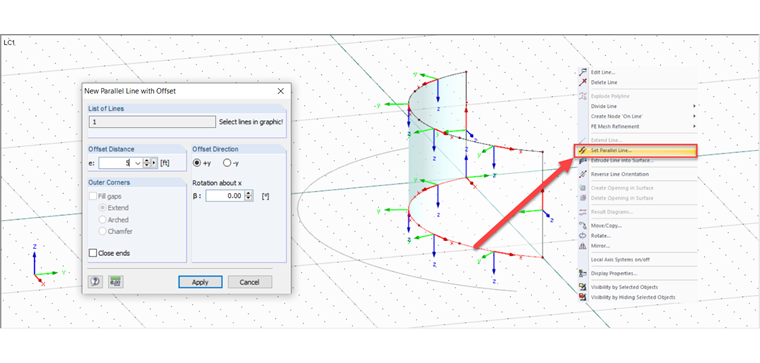

Am einfachsten lassen sich die Linien über die Funktion "Linie parallel versetzen erstellen (siehe Bild 02).

imposta linea parallela
2 imposta linea parallela
