Risposta:

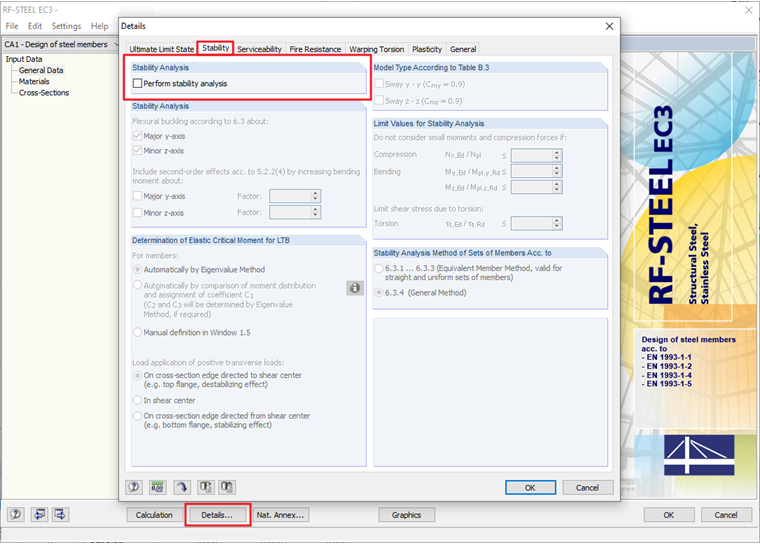

Le opzioni per il pannello di taglio e il vincolo rotazionale sono disponibili dopo aver attivato l'analisi di stabilità in Dettagli del modulo aggiuntivo. Saranno disponibili anche le impostazioni delle lunghezze effettive e dei vincoli intermedi.
Domanda
Non riesco a impostare un pannello di taglio e un vincolo rotazionale nel modulo aggiuntivo RF-/STEEL EC3. Perché queste opzioni sono inattive?
