Odpověď:

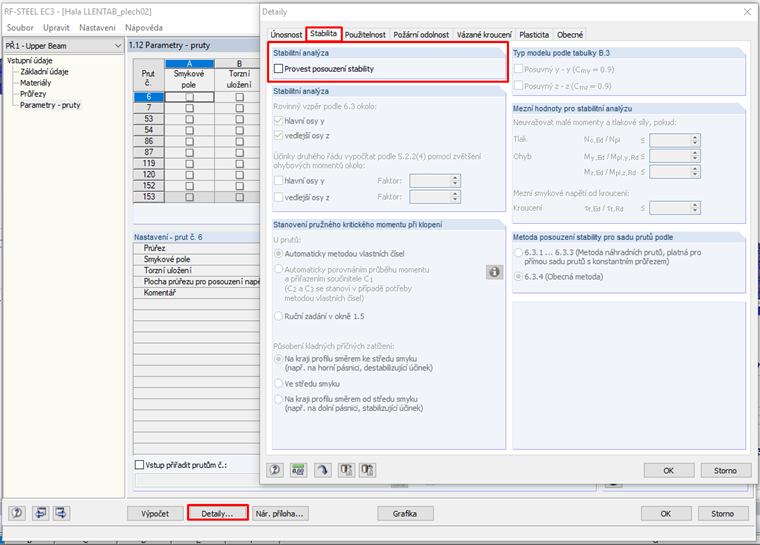

Možnosti pro smykové pole a torzní uložení by se měli aktivovat po zapnutí posouzení Stability v Detailech přídavného modulu. Také se zpřístupní nastavení vzpěrných délek a mezilehlých podpor.
Dotaz
V přídavném modulu RF-STEEL EC3 nemohu nastavit smykové pole a torzní uložení. Proč mám tyto volby neaktivní?
