Risposta:

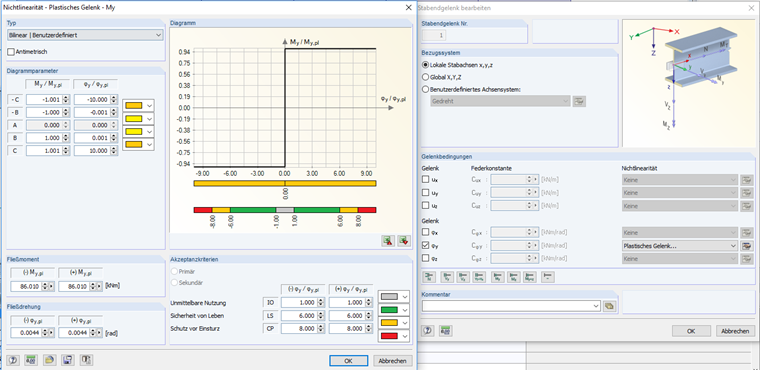

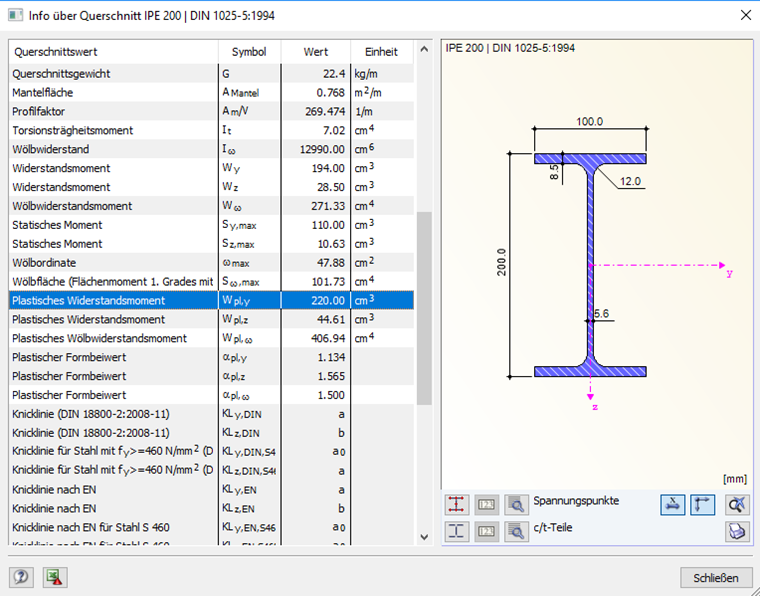

Il modulo della sezione plastica per le sezioni trasversali è implementato nella libreria. Tra le altre cose, viene utilizzato per i momenti limite dei cerniere delle aste in plastica. C'è anche un interessante articolo tecnico per questo.
Domanda
Il modulo di sezione plastica delle sezioni trasversali è implementato nel suo programma?
