Odpověď:

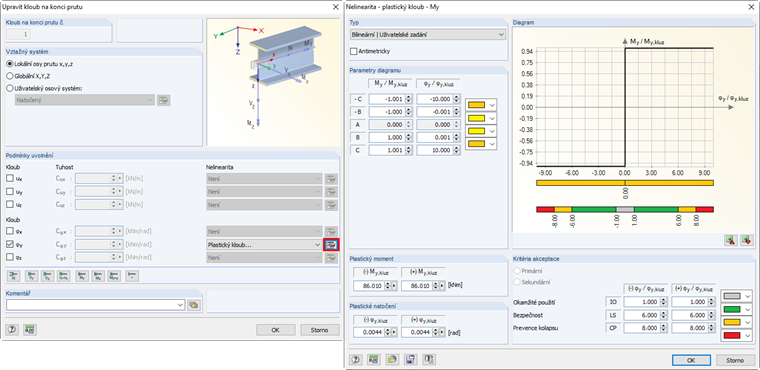

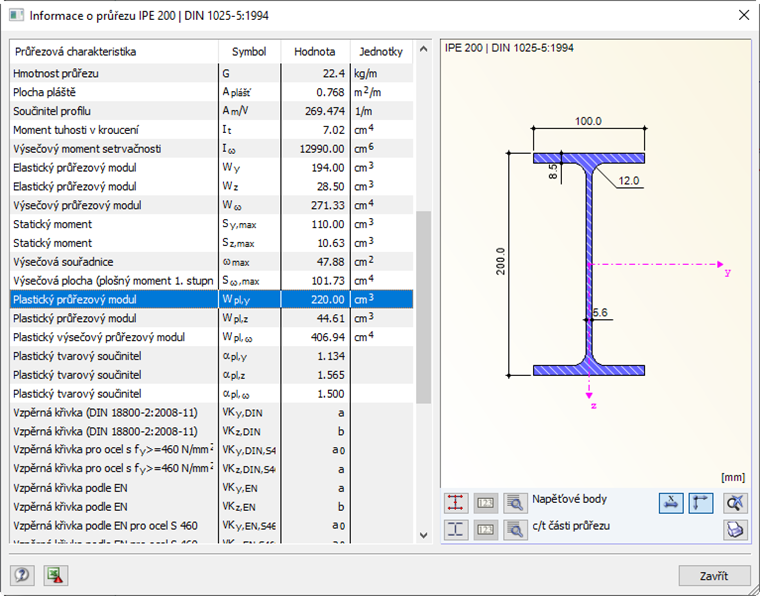

Plastický průřezový modul je pro průřezy implementován v databázi. Kromě jiného nachází uplatnění u mezních momentů plastických kloubů na koncích prutů. K tomuto tématu je také k dispozici odborný článek.
Dotaz
Je plastický průřezový modul průřezů implementován do programu?
