Risposta:
Questo messaggio significa che una particolare sezione trasversale non può essere utilizzata per nessun tipo di collegamento Sikla. Alcune sezioni trasversali possono essere utilizzate come elemento di supporto in un particolare collegamento, ma non come una trave collegata.
Domanda

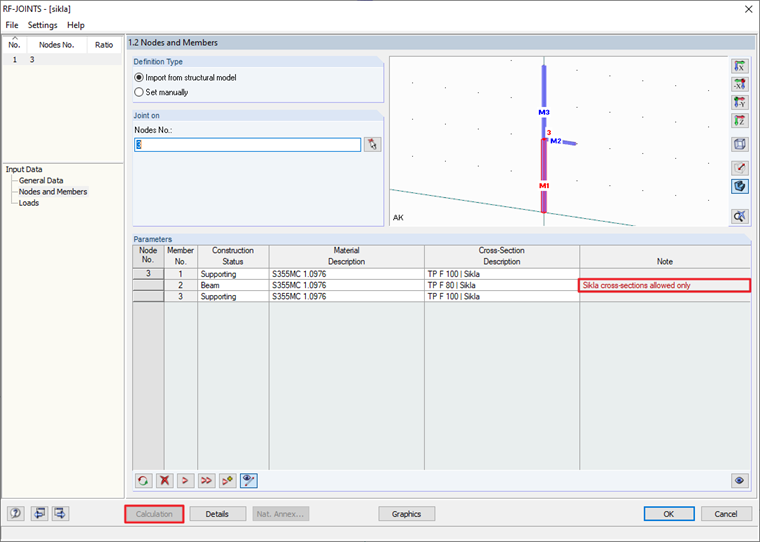

Per alcune sezioni trasversali Sikla nei collegamenti Sikla, il modulo aggiuntivo RF ‑ JOINTS restituisce l'errore " Sono ammesse solo sezioni trasversali Sikla " e non è possibile eseguire il calcolo. Cosa c'è che non va?
