Odpowiedź:

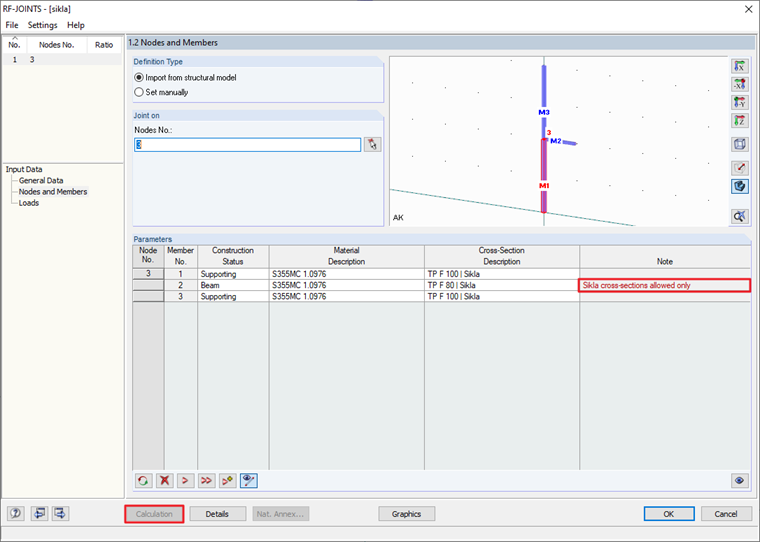

Komunikat ten oznacza, że dany przekrój nie może być zastosowany do żadnego typu połączeń Sikla. Niektóre przekroje mogą być używane jako element nośny w określonym połączeniu, ale nie jako połączona belka.
Pytanie
W przypadku niektórych przekrojów Sikla w połączeniach Sikla, moduł dodatkowy RF ‑ JOINTS zgłasza błąd " Dopuszczalne tylko przekroje Sikla " i nie jest możliwe przeprowadzenie obliczeń. Co się stało?
