Risposta:

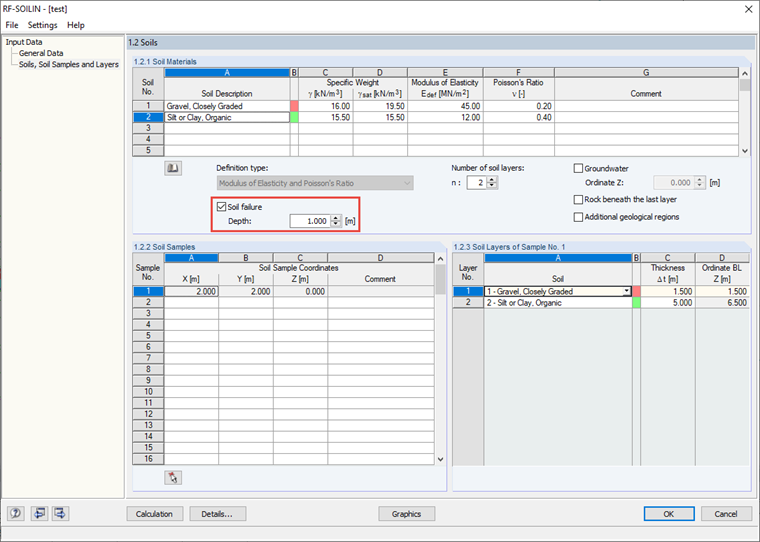

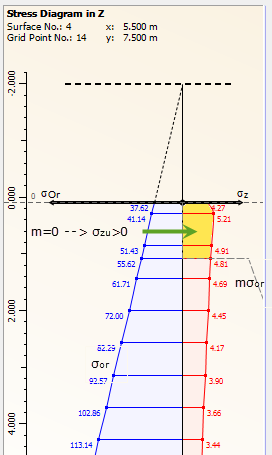

Il coefficiente zero della resistenza strutturale del terreno può essere utilizzato per una migliore convergenza di scavi più profondi o piccoli carichi. Il terreno danneggiato non ha resistenza strutturale. Pertanto, è meglio modellare il sottosuolo danneggiato negli strati superiori con questa funzione. L'immissione possibile per la profondità della rottura del terreno è compresa tra 0,0 m e 1,0 m.
Domanda
Cosa succede se attivo la funzione "Rottura del suolo" in RF‑SOILIN?
