Risposta:

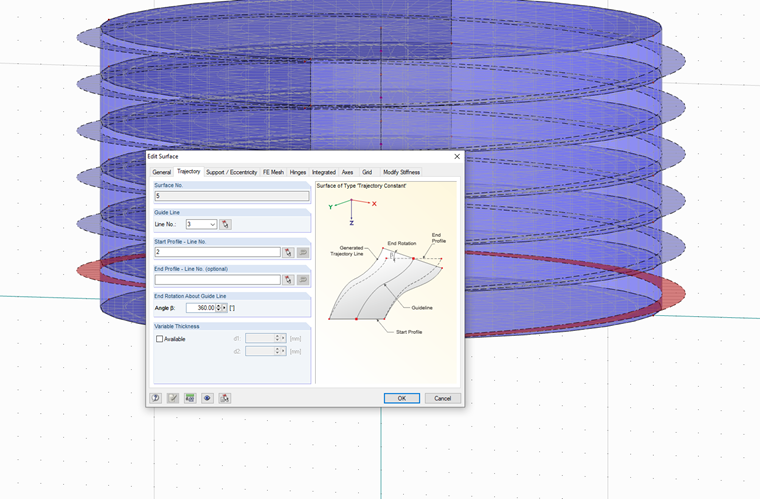

Non c'è nessuna funzionalità nel programma che può creare un thread. In tal caso, è necessario crearlo geometricamente utilizzando nodi e linee. Il programma offre un'opzione per creare le filettature tramite superfici di traiettoria. Tuttavia, puoi raggiungere il tuo obiettivo in modo relativamente rapido quando usi Copia e Ruota.
Domanda

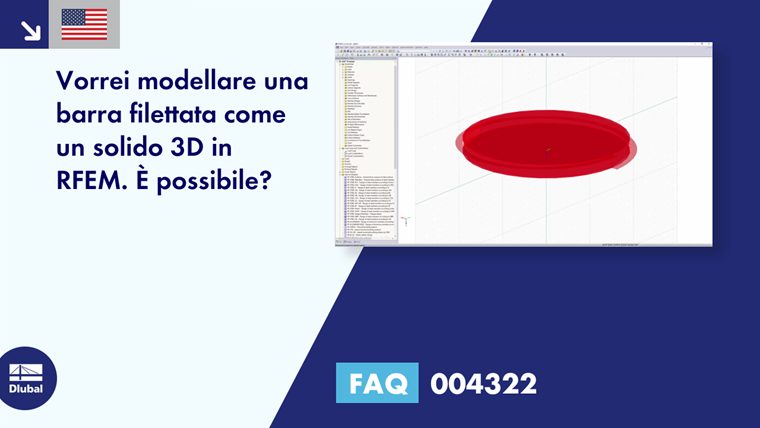

Vorrei modellare una barra filettata come un solido 3D in RFEM. È possibile?
