Q: Perché per alcune sezioni trasversali viene visualizzato un modulo di resistenza plastico Zcompleto e un modulo di resistenza plastico massimo Zmax ?

Il modulo di sezione completamente plastico Zfull è correlato al momento flettente completamente plastico Mpl,full. PerMpl,pieno , c&#39;è solo una forza interna disponibile nella rispettiva direzione. Non è possibile aumentare questa forza interna, anche se la sezione trasversale non è perfettamente plastica.D&#39;altra parte, il momento flettente plastico massimo Mpl,max relativo al modulo di resistenza plastico massimo Zmax si riferisce allo stato perfettamente plastico della sezione trasversale. In questo caso, è possibile l&#39;interazione delle forze interne nella direzione yez.

Perché per alcune sezioni trasversali viene visualizzato un modulo di resistenza plastico Z_completo e un modulo di resistenza plastico massimo Z_max ?

Risposta:

Il modulo di sezione completamente plastico Z_full è correlato al momento flettente completamente plastico M_pl,full. Per_Mpl,pieno , c'è solo una forza interna disponibile nella rispettiva direzione. Non è possibile aumentare questa forza interna, anche se la sezione trasversale non è perfettamente plastica.

D'altra parte, il momento flettente plastico massimo M_pl,max relativo al modulo di resistenza plastico massimo Z_max si riferisce allo stato perfettamente plastico della sezione trasversale. In questo caso, è possibile l'interazione delle forze interne nella direzione yez.

FAQ

[IT] FAQ 004472 | Perché un modulo di sezione completamente plastico Z-pieno e una sezione plastica massima...

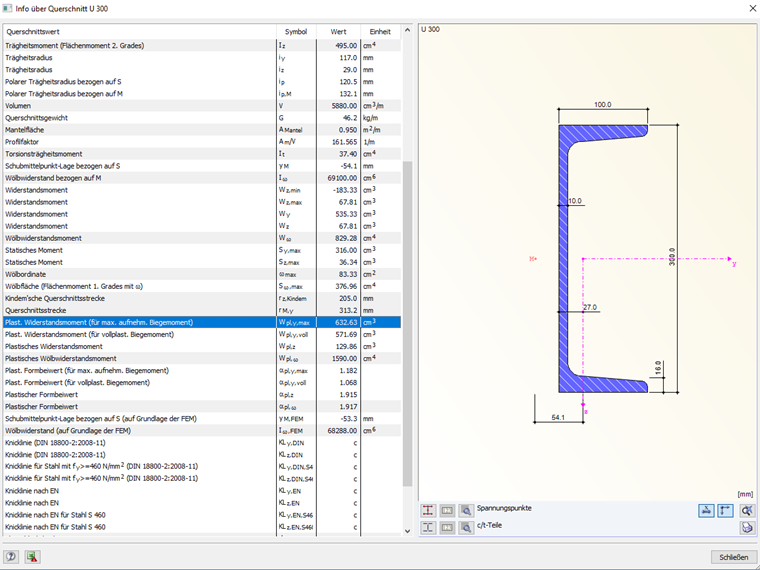

Sezione a U
