Domanda

Q: Posso valutare nella tabella quale asta ha le maggiori forze interne rispetto alle altre aste?

Sì, è possibile.Le tabelle dei risultati mostrano a colori se ci sono forze interne positive o negative e qual è la relazione con i valori estremi. I valori negativi sono rappresentati da barre rosse, i valori positivi da barre blu. Così, la tabella permette anche una valutazione visiva del risultato. Le tabelle dei risultati dei moduli di progettazione utilizzano scale di colori per visualizzare i rispettivi rapporti di progetto. In questo modo, le posizioni determinanti saranno immediatamente visibili.

Posso valutare nella tabella quale asta ha le maggiori forze interne rispetto alle altre aste?

Risposta:

Sì, è possibile.
Le tabelle dei risultati mostrano a colori se ci sono forze interne positive o negative e qual è la relazione con i valori estremi. I valori negativi sono rappresentati da barre rosse, i valori positivi da barre blu. Così, la tabella permette anche una valutazione visiva del risultato.

FAQ

FAQ 004556 | È possibile utilizzare la tabella per valutare quale asta ha il maggiore interno...

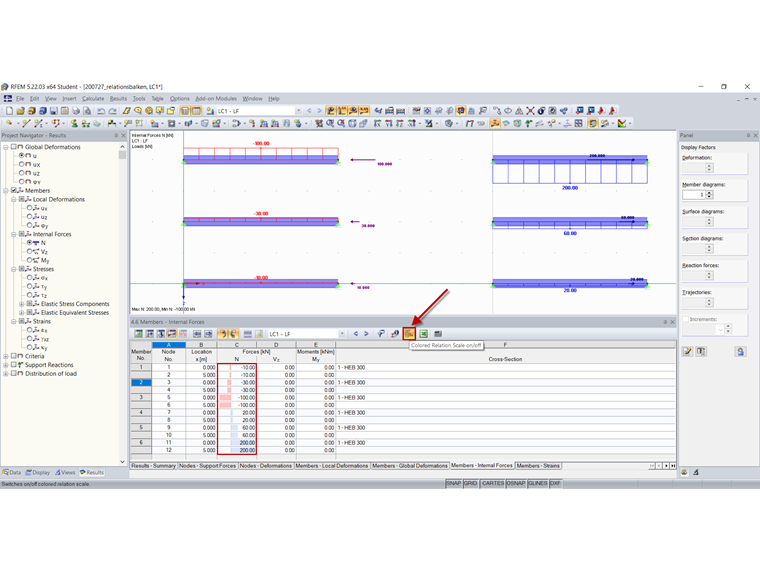

Tabella "Forze interne - Aste" con scala di riferimento colorata

Le tabelle dei risultati dei moduli di progettazione utilizzano scale di colori per visualizzare i rispettivi rapporti di progetto. In questo modo, le posizioni determinanti saranno immediatamente visibili.

Autore

Il Sig. Hoffmann è responsabile dello sviluppo nei settori dell'analisi dinamica, delle strutture a membrana e di RWIND. Inoltre, fornisce supporto tecnico per i nostri clienti.

Link

RFEM-Online-Handbuch

Download

File del modello RFEM

856 KB
