Risposta:
Probabilmente non c'è vincolo contro la torsione.

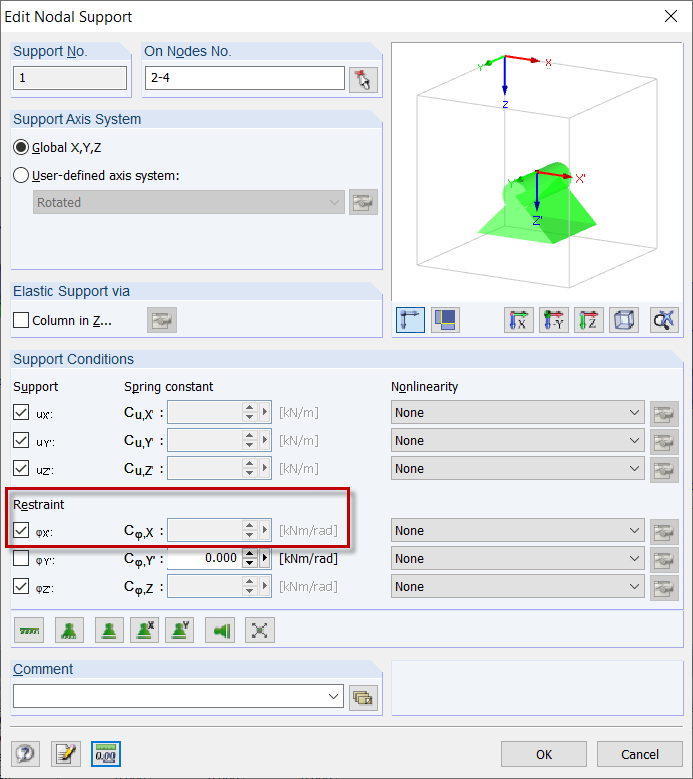

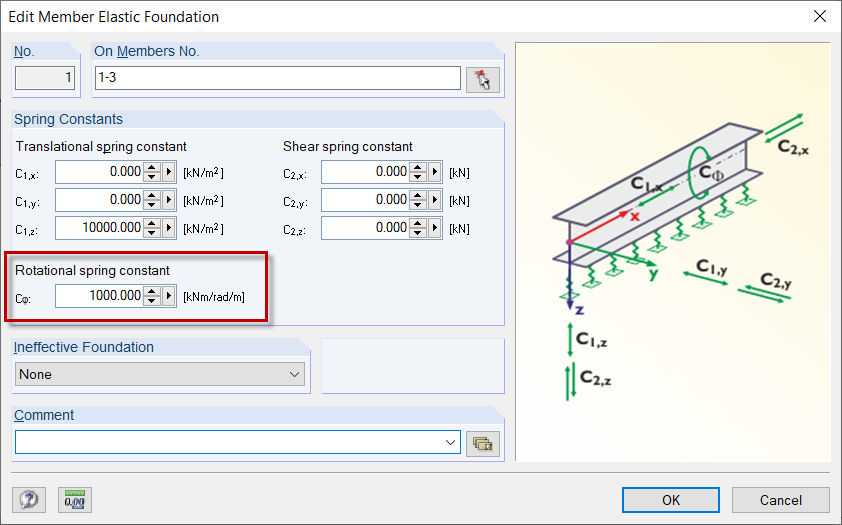

Pertanto, è necessario assicurarsi che la fondazione elastica dell'asta (Figura 01) o uno dei vincoli esterni nodali (Figura 02) possa assorbire la torsione.
Domanda
Ho modellato una trave continua con fondazioni elastiche che è sollecitata da un momento lineare costante. Perché viene visualizzato il messaggio di instabilità dopo il calcolo?
