Odpověď:
Pravděpodobně není k dispozici podepření proti kroucení.

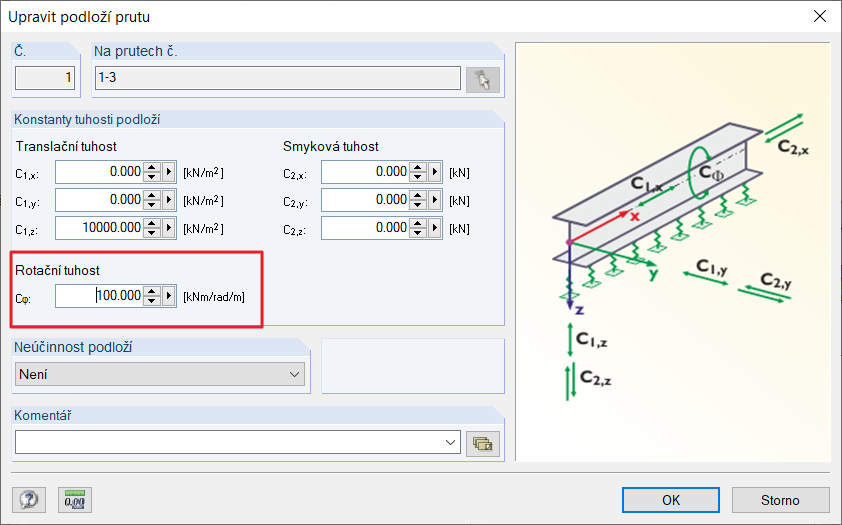

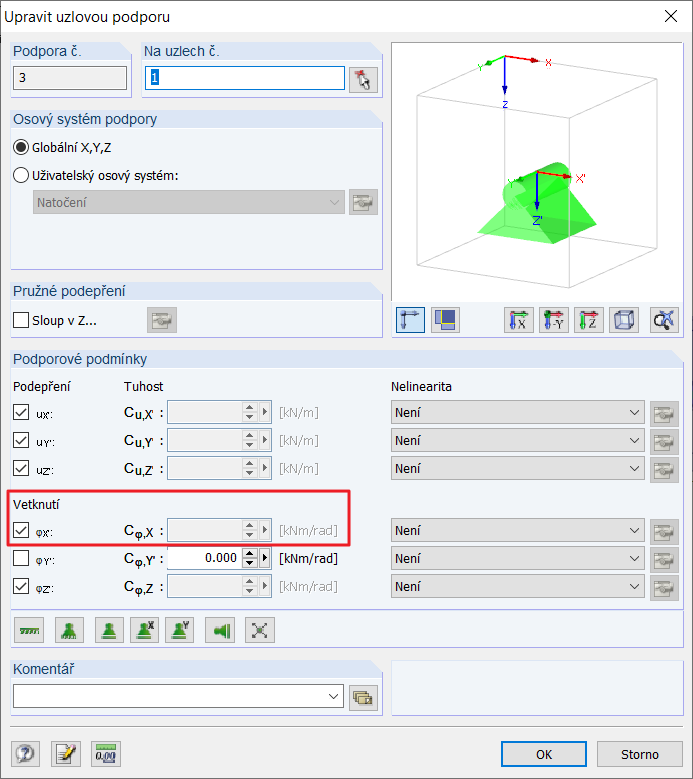

V souladu s tím je třeba zajistit, aby buď podloží prutu (Obrázek 01), nebo některá z uzlových podpor (Obrázek 02) mohly přenášet kroucení.
Dotaz
Namodeloval jsem pružně uložený spojitý nosník, který je zatížen konstantním liniovým momentem. Proč se při výpočtu objeví hlášení o nestabilitě?
