Domanda

RFEM si integra con Autodesk Inventor?

Risposta:

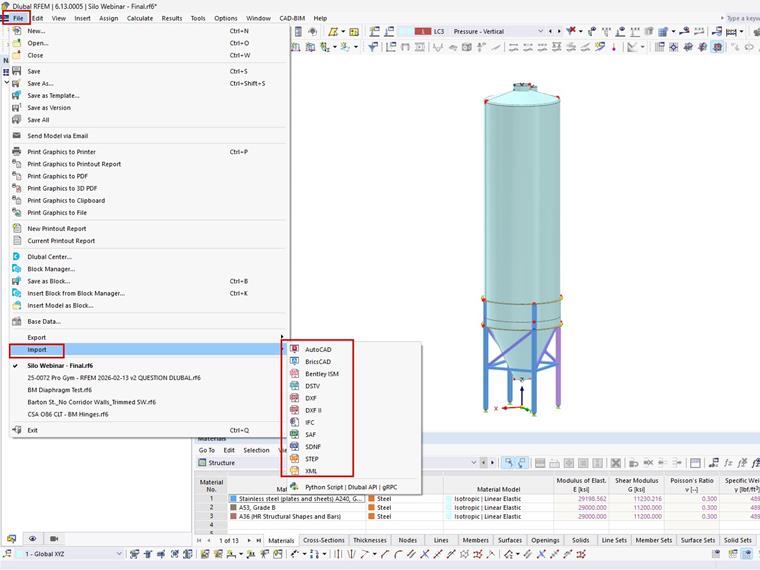

RFEM può comunicare con Autodesk Inventor in modo limitato. Inventor legge e scrive informazioni volumetriche e geometriche in modo simile ai file della vista di coordinamento .IFC. Un file .STEP può essere esportato da questo programma. RFEM può quindi importare tali file nel modello BIM/CAD con il modulo aggiuntivo RF-LINK.

In alternativa, qualsiasi programma CAD ha la capacità di esportare file .DXF che consentono a RFEM di leggere le informazioni sulla linea centrale. Questa non è una soluzione completa e richiederà un lavoro aggiuntivo per l'utente una volta in RFEM, ma non richiede l'aggiunta di moduli aggiuntivi.

Infine, un utente può utilizzare RF-COM/RS-COM per sviluppare un processo per leggere qualsiasi software CAD in RFEM/RSTAB attraverso un'interfaccia API aperta.

FAQ

FAQ 004808 | È possibile integrare RFEM in Autodesk Inventor?

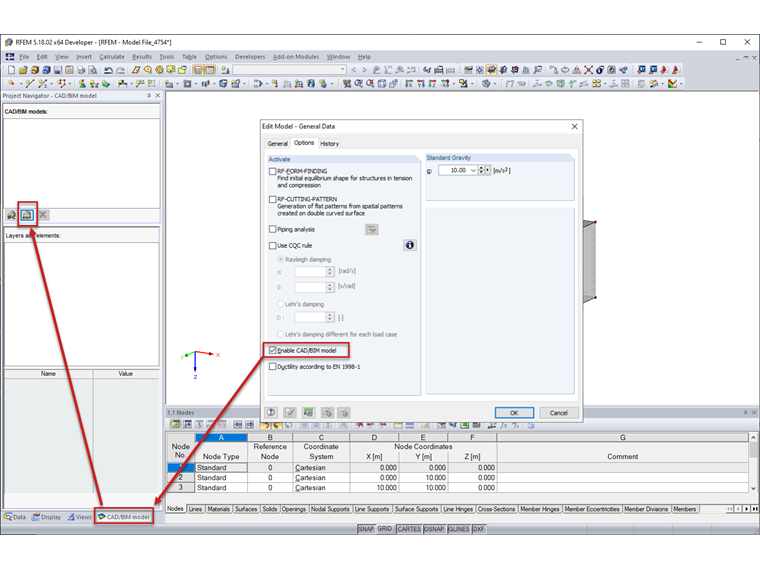

Attivazione del modello CAD/BIM per l'importazione di file .STEP da Autodesk Inventor
