Risposta:

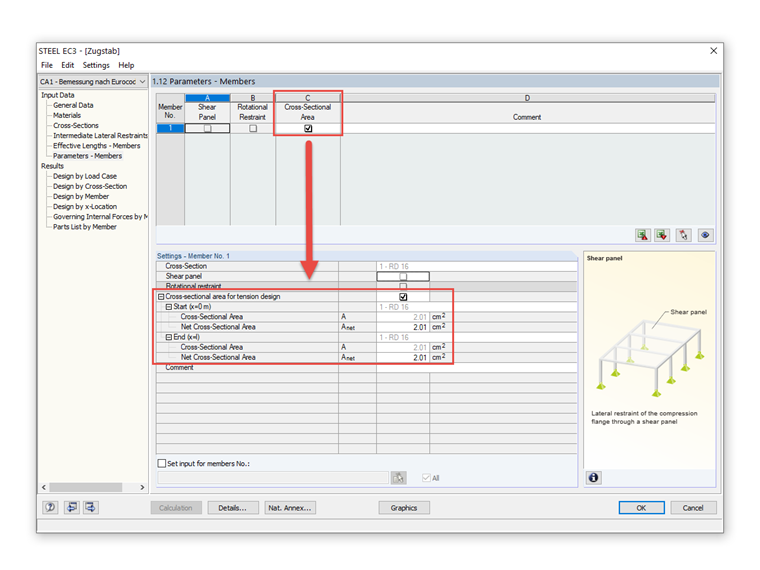

Affinché il programma calcoli la rottura per trazione, la funzione "Area della sezione trasversale netta" deve essere attivata nella finestra "Parametri - Aste".Domanda
Ho appena notato che il modulo aggiuntivo STEEL EC3 calcola anche conM0 = 1,0 durante la progettazione di un'asta in trazione, anche se in realtà dovrebbe essere γM2 = 1,25. Come posso eseguire correttamente il progetto?
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:48 min
Durata: 00:01:12 min
Durata: 00:00:45 min
Durata: 00:01:05 min
Durata: 00:00:35 min
Durata: 00:00:25 min
Durata: 00:00:49 min
Durata: 00:00:35 min
Durata: 00:01:27 min
.png?mw=350&hash=956e822acb3dcc3352bf4cb084bd75ac7c47685f)

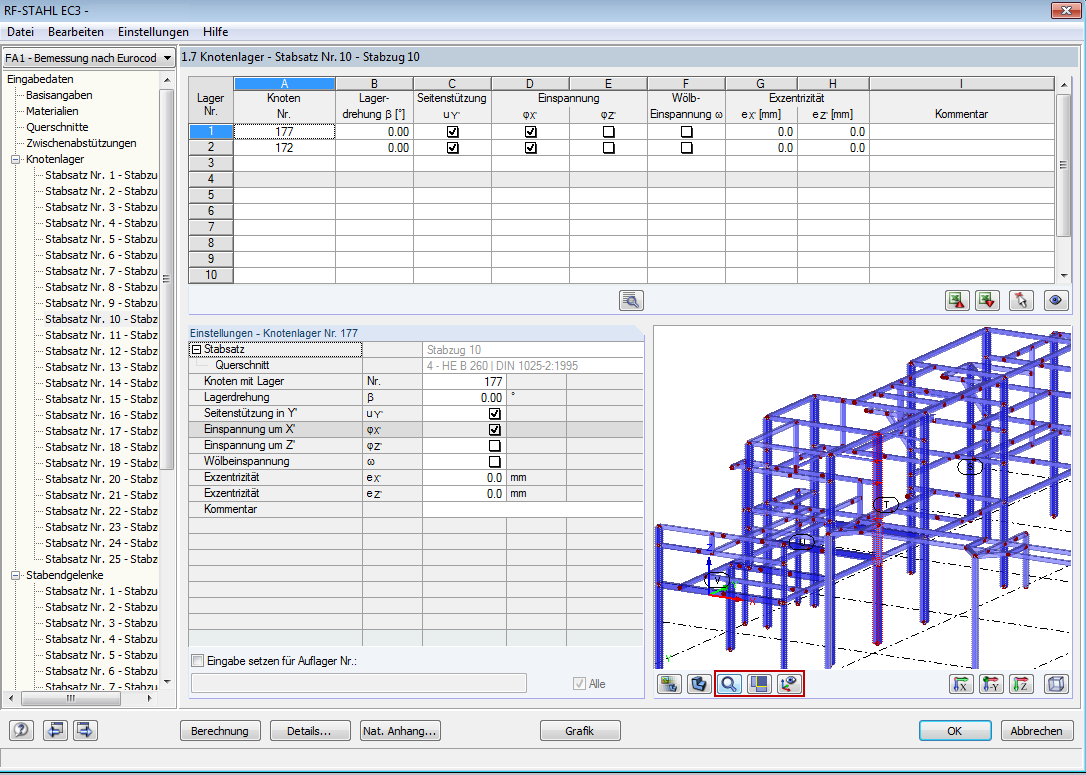

Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.

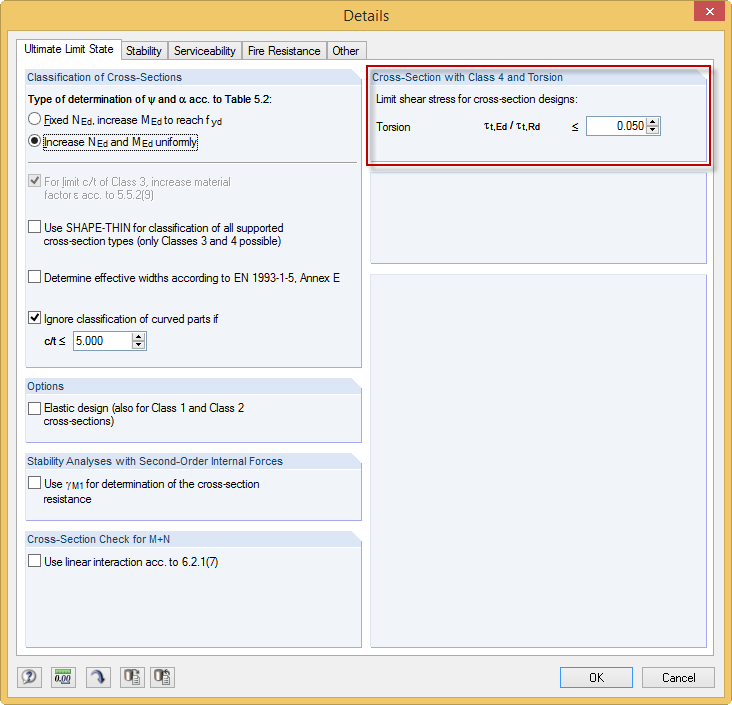

Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.

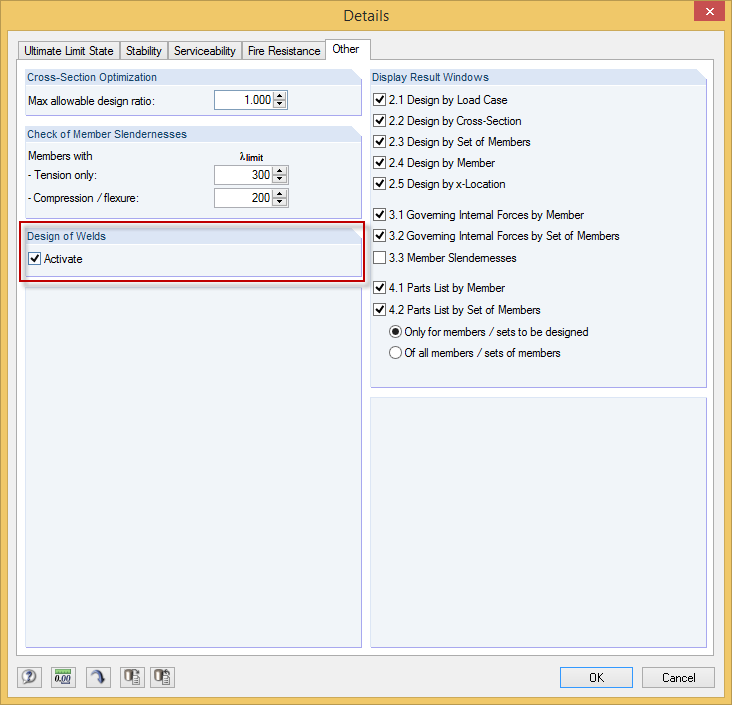

Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.

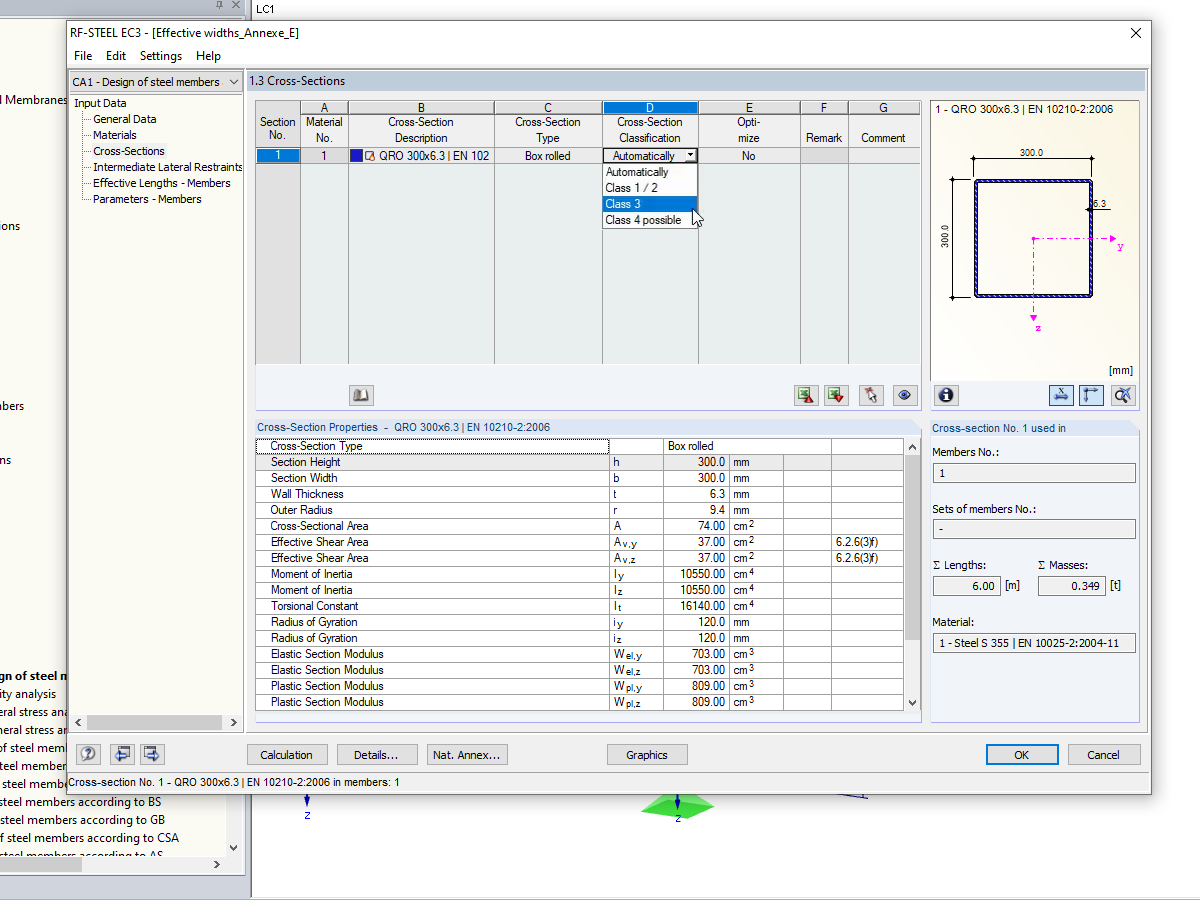

Nei moduli di verifica, nell'impostazione predefinita, la classe della sezione trasversale per ciascuna asta e il caso di carico è determinata automaticamente. Nella finestra di input delle sezioni trasversali, tuttavia, l'utente può anche specificare la classe della sezione trasversale manualmente, nel caso in cui, ad esempio, l'instabilità locale è esclusa dalla verifica.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Nel modulo Verifica calcestruzzo offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 per barre di acciaio.
Per questo sono disponibili cinque tipi di SFRS (sistemi resistenti alla forza sismica).
Scopri di più
Progetto un set di aste utilizzando il metodo dell'asta equivalente in RF-/STEEL EC3, ma il calcolo fallisce. Il sistema è instabile e fornisce il messaggio "Non progettabile - ER055) Valore zero del momento critico sul segmento.
Quale potrebbe essere il motivo?
Il rapporto di progetto del controllo della sezione trasversale è diverso per i moduli aggiuntivi RF-/STEEL e RF-/STEEL EC3. Qual è il motivo?
Qual è il significato del messaggio di avviso ER061) Amplificatore minimo dei carichi di progetto <1?
Vorrei definire vincoli laterali lungo l'asse di un componente strutturale che a volte agiscono sull'ala superiore, a volte sull'ala inferiore. Tuttavia, è possibile selezionare solo un elemento per ogni asta. Come posso creare la voce?
Nel modulo aggiuntivo RF-/STEEL EC3, ho selezionato due controventi con le stesse dimensioni del tipo di pannello di taglio nella finestra "Parametri" per una trave da progettare. Pertanto, la trave dovrebbe essere supportata lateralmente al centro. Perché l'autovettore è comunque arbitrario?
Perché i progetti delle aste equivalenti sono disattivati nella scheda Stabilità quando si attivano i progetti plastici utilizzando il metodo della forza interna parziale (RF-/STEEL Plasticity)?
