Odpověď:

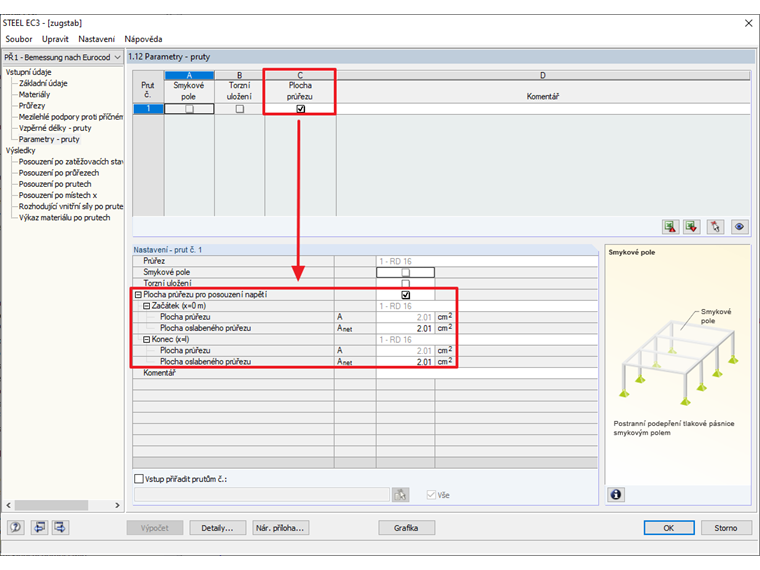

Aby program mohl spočítat porušení při namáhání tahem, musí být v okně "Parametry - Pruty" aktivována funkce "Plocha průřezu".Dotaz
Právě jsem si všimnul, že přídavný modul STEEL EC3 počítá také při posouzení tahového prutu s γM0 = 1,0, i když by vlastně musel být γM2 = 1,25. Jak mohu správně provést posouzení?
