Stabsteifigkeitsmodifizierung

Wie können in RFEM 6 und RSTAB 9 die Steifigkeiten von bestimmten Stäben mittels Faktor modifiziert werden?


Risposta:

Steifigkeiten von Stäben können mittels Stabsteifigkeitsmodifizierung und Strukturmodifikation modifiziert werden.

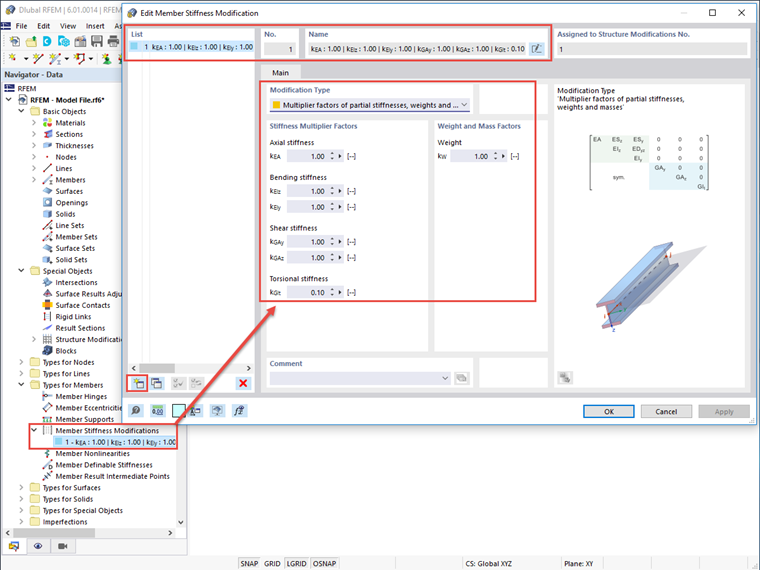

Im Daten-Navigator finden Sie unter "Typen für Stäbe" die Stabsteifigkeitsmodifizierungen. Im entsprechenden Dialogfenster kann hier bei Bedarf eine Liste von verschiedenen Modifizierungen angelegt werden. Unter "Modifizierungstyp" können Teilsteifigkeiten und Gewicht modifiziert werden, siehe Bild 1.

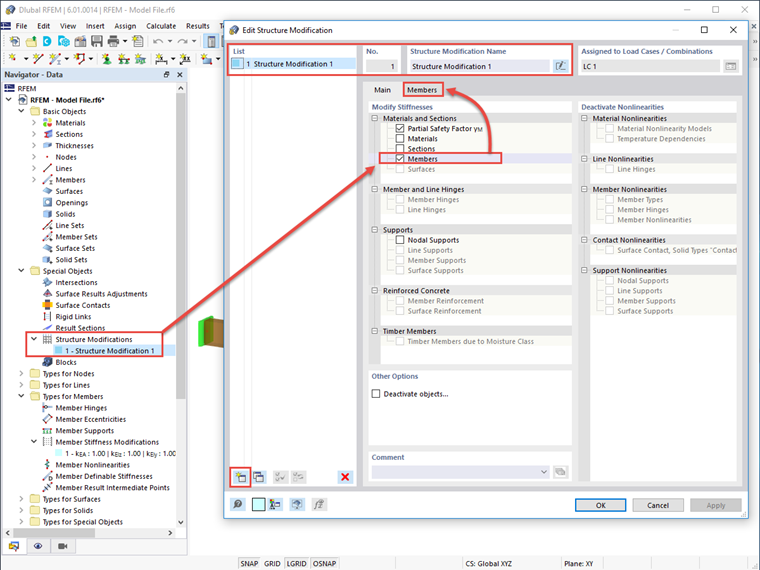

Im nächsten Schritt ist auch über den Daten-Navigator unter "Spezielle Objekte" eine Strukturmodifikation anzulegen. Innerhalb dieser ist im Register "Basis" die Option "Stäbe" zu aktivieren, sodass das Register "Stäbe" aktiv wird, siehe Bild 2.

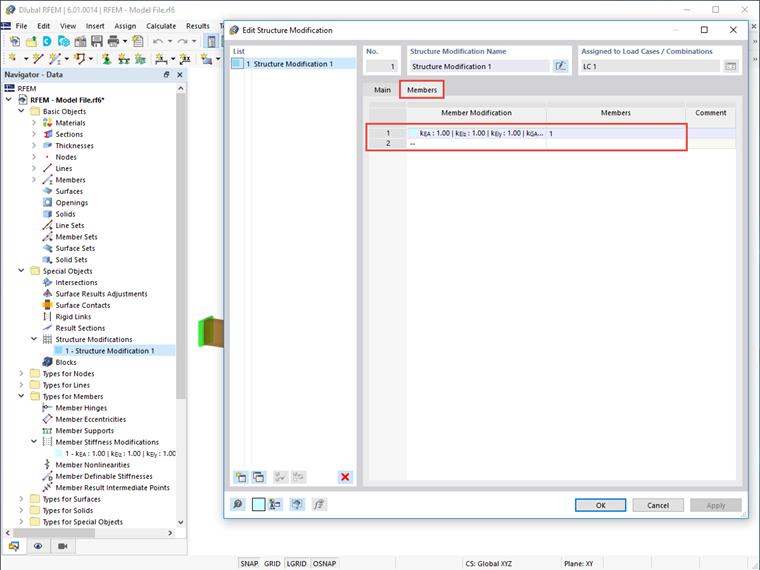

Im Register "Stäbe" ist dann die entsprechende Stabsteifigkeitsmodifizierung inklusive der jeweiligen Stäbe auszuwählen, siehe Bild 3. Natürlich kann auch hier über das Dropdown-Menü eine neue Stabsteifigkeitsmodifizierung direkt angelegt werden.

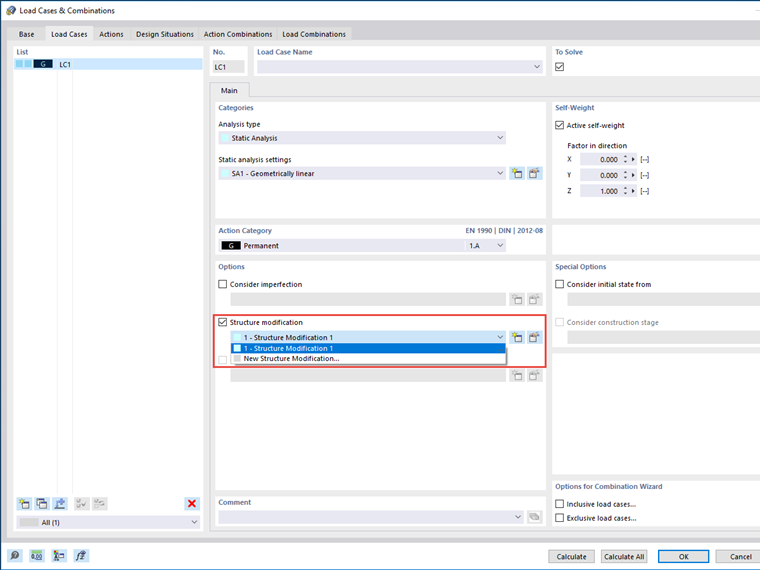

Im letzten Schritt ist im Dialogfenster "Lastfälle und Kombinationen" im entsprechenden Lastfall oder der entsprechenden Lastkombination die gewünschte Strukturmodifikation zu aktivieren, siehe Bild 4. Wiederum kann auch von hier direkt eine neue Strukturmodifikation erstellt werden.
