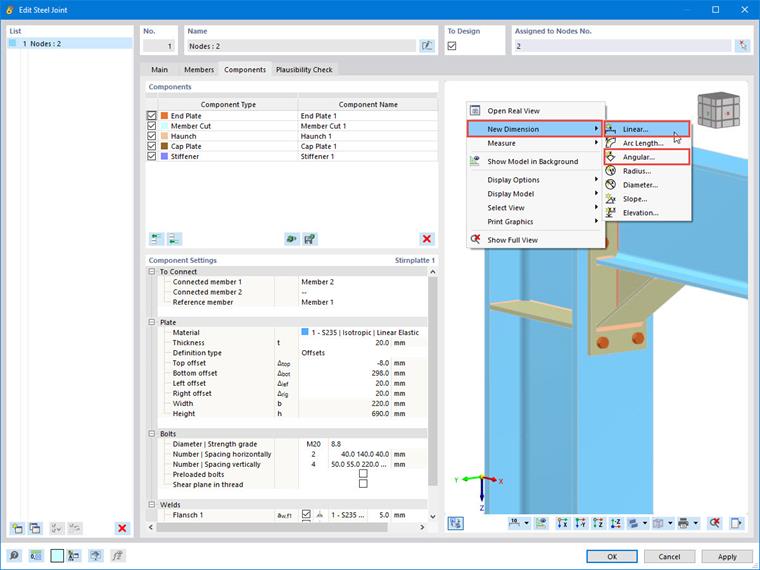

Ja, die Bemaßungsfunktion steht Ihnen in jedem Grafikfenster des Dialogs "Neuer Stahlanschluss" bzw. "Stahlanschluss bearbeiten" zur Verfügung. Tuttavia, di solito si desidera quotare la geometria del collegamento. Pertanto, aprire la scheda "Componenti" e fare clic con il pulsante destro del mouse nella finestra grafica. Quindi, selezionare la funzione Nuova quota nel menu di scelta rapida. Le opzioni "Lineare" e "Angolare" sono adatte per il dimensionamento dei collegamenti.

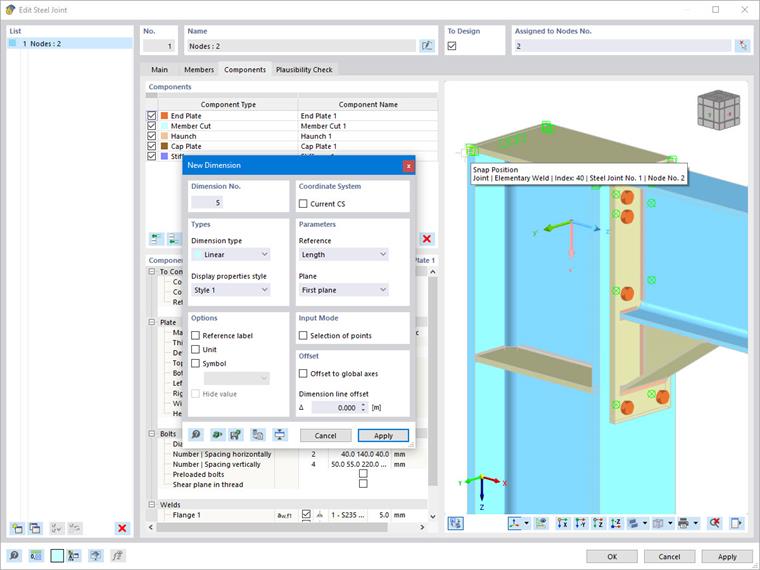

Apparirà una finestra di dialogo familiare da RFEM, che controlla le impostazioni delle dimensioni . Il grafico fornisce i possibili punti di snap. Quando si sposta il puntatore sui componenti, vengono visualizzati i punti di snap adatti.

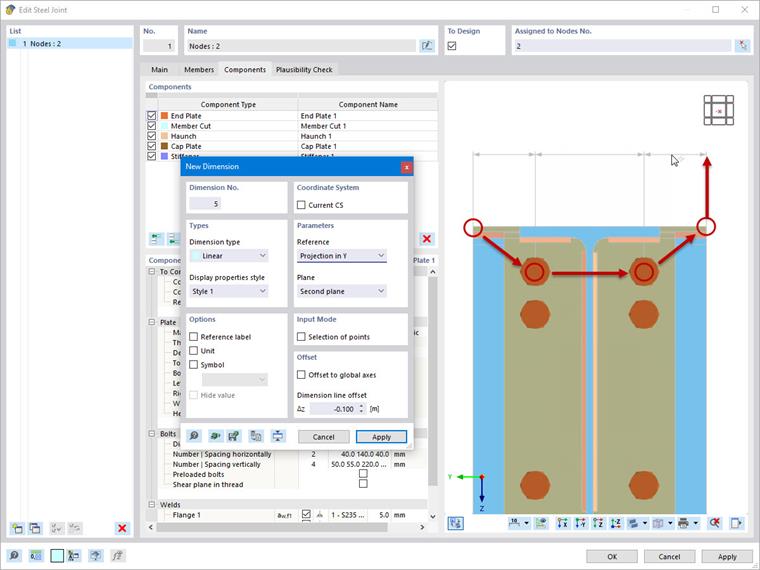

Fare clic sui punti di snap desiderati (è possibile una selezione multipla) e posizionare la quotatura a catena.

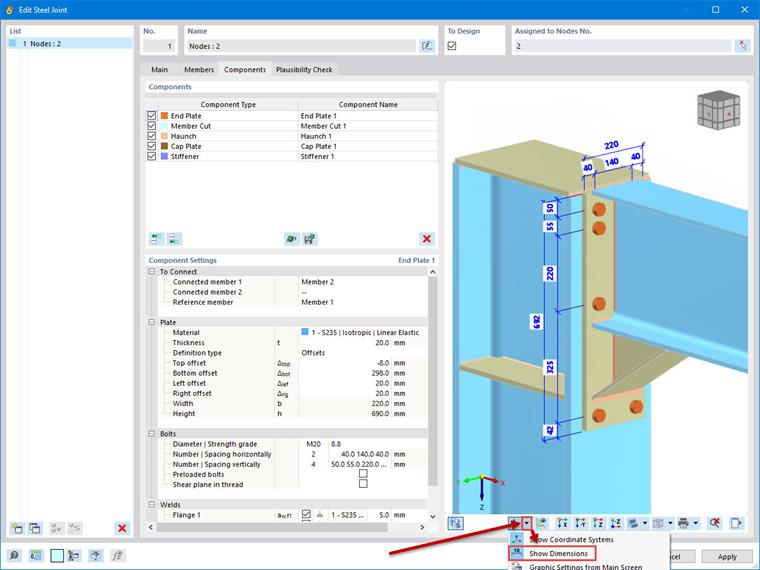

Le quote possono essere attivate e disattivate utilizzando la barra degli strumenti o eliminate nuovamente utilizzando il menu di scelta rapida della linea di quota.
