Le dimensioni contribuiscono in modo significativo alla comprensione della modellazione. Sono possibili diversi tipi di misurazioni, che puoi applicare personalizzate.

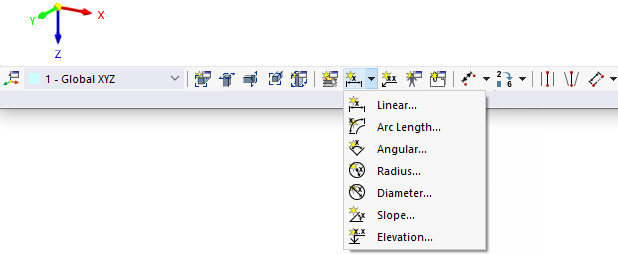

Con le funzioni del pulsante
nella barra degli strumenti CAD, puoi impostare le dimensioni direttamente sul modello.
A tale scopo, nel piccolo dialogo Nuova Dimensione, impostare i parametri. Quindi clicca sugli oggetti di riferimento nella finestra di lavoro.
Base
Imposta nel registro Base il tipo di dimensione e come deve essere progettata.
Tipo e Stile di Dimensione
Nell'elenco sono disponibili vari 'Tipi di Dimensione'. Essi corrispondono alle funzioni dei pulsanti (vedi immagine Pulsanti per le dimensioni).
| Lineare | Lunghezza(e) tra due o più nodi |
| Misura dell'arco | Lunghezza tra i nodi di un arco |
| Angolo | Angolo tra tre nodi o tra due linee |
| Raggio | Raggio circolare o dell'arco |
| Diametro | Diametro circolare o dell'arco |
| Inclinazione | Angolo di inclinazione tra una linea e un piano |
| Altitudine | Quota di altezza di un nodo |
Le 'Proprietà di Visualizzazione' controllano con quali simboli di misura e font viene rappresentata la dimensione. Puoi controllare lo 'Stile' attuale tramite il pulsante
: appare il dialogo 'Proprietà di Visualizzazione' con un’anteprima della dimensione. Qui è possibile, se necessario, adattare lo stile per i singoli tipi di dimensioni.
Opzioni

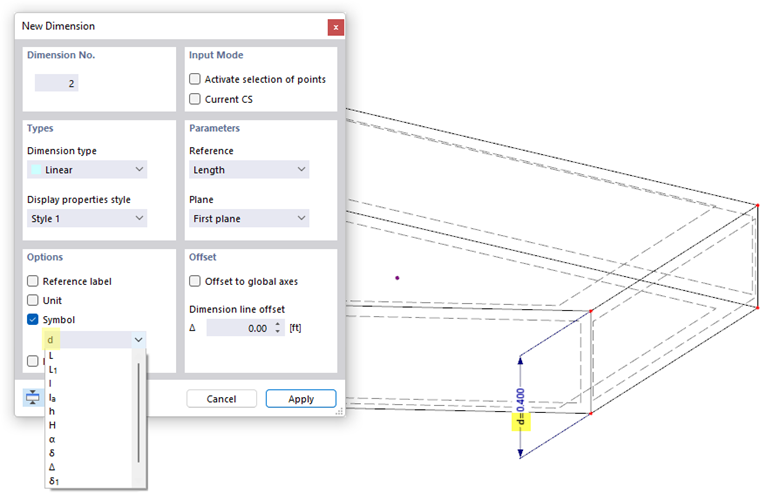

Puoi integrare la dimensione con un simbolo di misura. Inserisci il 'Simbolo' o seleziona la voce appropriata nell'elenco.
Parametri
Per le dimensioni di lunghezza, puoi impostare in questa sezione i parametri di riferimento.
Imposta il 'Sistema di Coordinate' a cui la dimensione fa riferimento. Puoi selezionare un sistema di coordinate personalizzato nell'elenco o crearne uno nuovo con il pulsante
.
Con il 'Riferimento di Misura' puoi controllare se la dimensione si riferisce alla lunghezza reale tra i punti di definizione o alla proiezione in una delle direzioni globali.
Il 'Piano' determina dove la linea di misura viene posizionata. Questo settaggio si riferisce agli assi del sistema di coordinate. Cambiando tra gli elementi 'Primo Piano' e 'Secondo Piano', puoi vedere l’effetto nella grafica del dialogo o nella finestra di lavoro.
Offset
L’'Offset della Linea di Misura' Δ descrive la distanza della linea di misura dagli oggetti di riferimento. Nel dialogo dei pulsanti puoi impostare graficamente questa distanza (vedi passo (5) nell'immagine Impostare graficamente la dimensione).
Se attivi la casella di controllo 'Offset agli assi globali', puoi definire la distanza della linea di misura con riferimento alle coordinate globali.
Posizione
Il registro Posizione gestisce gli oggetti di riferimento e i parametri della dimensione.
Riferimenti di Dimensione

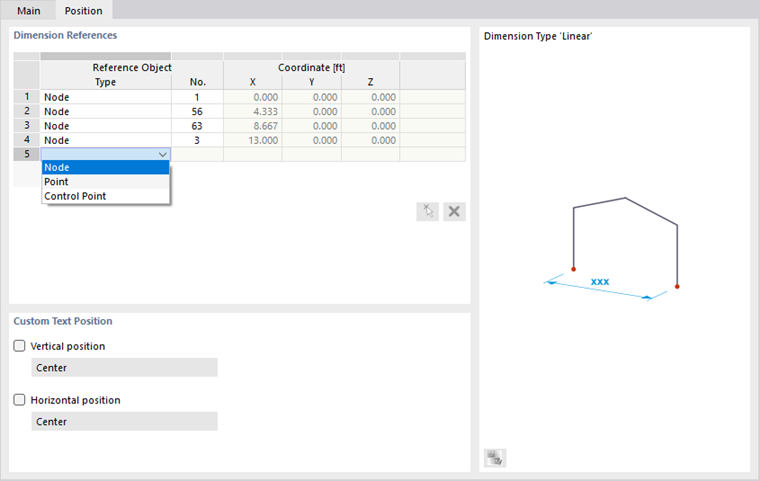

Le possibilità di input in questa sezione dipendono dal tipo di dimensione. Per le dimensioni di lunghezza, gli oggetti di riferimento vengono gestiti in una tabella: selezionare nella colonna 'Tipo' la tipologia dell'oggetto di riferimento. Successivamente, specifica il 'Numero' del nodo o del punto. Se il campo di input è attivato, puoi anche determinare graficamente l'oggetto di riferimento tramite il pulsante
. La tabella offre quindi la possibilità di riferire la linea di misura ad altri nodi senza dover eliminare e ridefinire la dimensione.

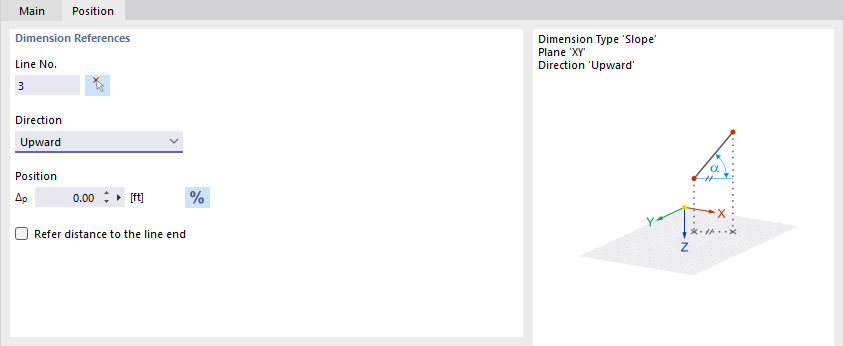

Per una dimensione angolare (tipo 'Inclinazione') puoi impostare in questa sezione la 'Linea' principale, la 'Direzione' dell'angolo, e la 'Posizione' della dimensione rispetto all'inizio o alla fine della linea.
Posizione del Testo Personalizzata
Il testo della dimensione è generalmente posizionato al centro. Per adattare la 'Posizione Verticale' o 'Posizione Orizzontale', attiva la casella di controllo corrispondente. Puoi quindi selezionare la posizione adeguata nell'elenco.
Visualizzazione delle Dimensioni

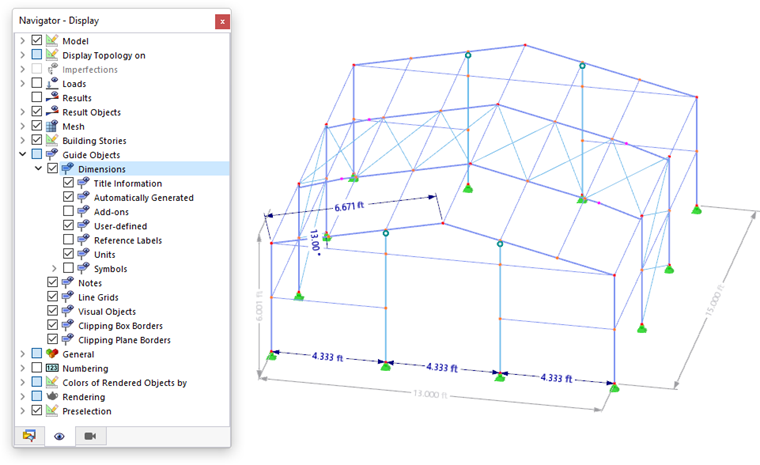

La visualizzazione delle dimensioni può essere attivata o disattivata nel 'Navigatore - Visualizzazione'. Nella categoria Misure sono disponibili anche opzioni per influenzare l’esposizione. Ad esempio, puoi attivare la visualizzazione delle unità o dei Simboli.

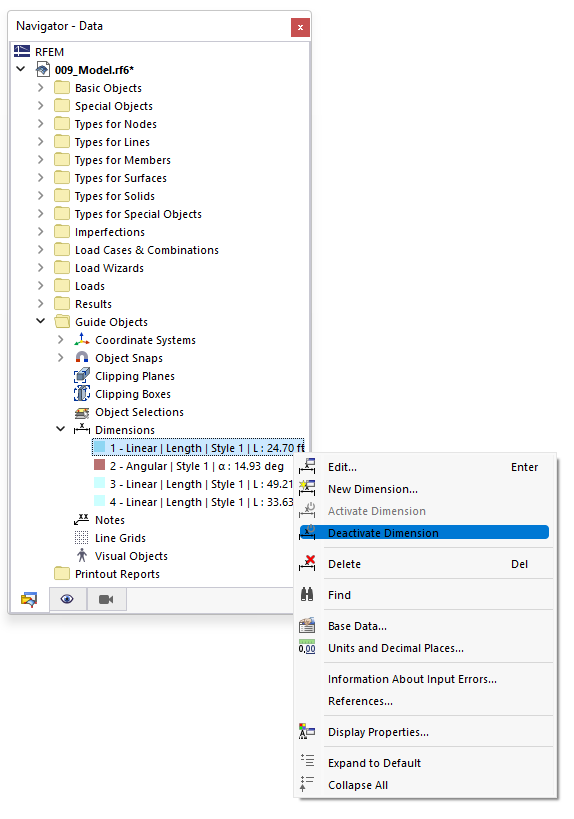

Nel 'Navigatore - Dati' puoi controllare individualmente la visualizzazione delle dimensioni.
In alternativa, usa la casella di controllo Attivo nel dialogo (vedi immagine Nuova Dimensione).
Dimensioni per Risultati delle Aste
Le dimensioni possono essere utilizzate anche per la visualizzazione e l'analisi dei risultati delle aste. A tal fine, attiva nel riquadro inferiore del Navigatore - Risultati, nella categoria Dimensione, la casella di controllo Risultati sulle Aste.
Quando i risultati delle aste vengono visualizzati nella finestra di lavoro, i valori di deformazione o i valori estremi vengono visualizzati anche alle dimensioni definite. I valori sono in sintonia con il tipo di risultato selezionato nella sezione superiore del navigatore.
