Per ogni tipo di solaio di piano, tranne per il tipo di solaio 'Senza rigidità', vengono visualizzate le forze orizzontali per ogni piano.
Tipi di solaio di piano:
- Senza | Rigidità originale
- Cedevole
- Rigido
La visualizzazione delle forze è sempre stata soggetta ad una levigatura dei risultati. Questa è impostata di default su 'Continuo all'interno delle superfici'. Le forze orizzontali presentano quindi sempre un picco all'estremità inferiore.
Per la visualizzazione delle forze orizzontali si utilizza ulteriormente un andamento di levigatura corrispondente al tipo di levigatura 'Non continuo'.
Tuttavia, ciò riguarda solo la visualizzazione delle forze. Tutti gli altri risultati vengono comunque impostati attraverso il tipo di levigatura.

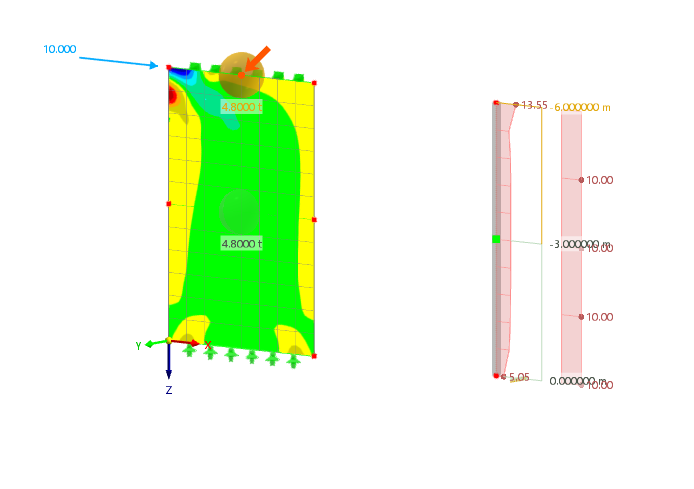

Nell'immagine e nel modello, le forze orizzontali per una staffa dei risultati sono rappresentate con i diversi tipi di levigatura.
