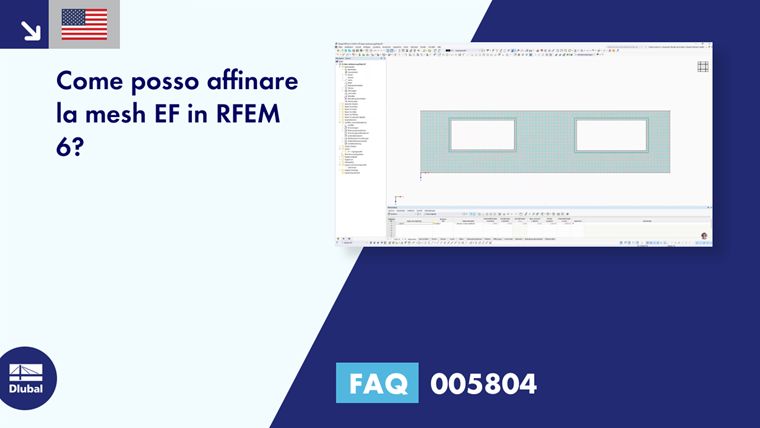

Raffinamento della maglia FEM di un modello in RFEM 6

Se desideri affinare la mesh EF, puoi adattare direttamente la dimensione degli elementi nelle impostazioni della mesh:

1. Vai nel menu principale su "Calcolare"
2. Seleziona quindi la voce "Impostazioni mesh"
3. Nella finestra di dialogo che si apre trovi il parametro "Lunghezza target degli elementi finiti" L_FE
4. Riduci questo valore per generare una mesh EF più fine
5. Conferma l’immissione e avvia quindi nuovamente il calcolo

Più piccola è la lunghezza dell’elemento scelta, più fine sarà la mesh e più accurati potranno essere i risultati.

Tieni presente che la mesh EF viene applicata solo a superfici e solidi; per le aste è invece necessaria una corrispondente connessione.

• Per ulteriori informazioni in merito, vedi: Netz-Einstellungen
