Nell'ingegneria geotecnica, il terreno presenta una sfida complessa a causa del suo comportamento non lineare e dipendente dal percorso. Quando si applica l'analisi agli elementi finiti (FEA) per modellare l'interazione tra terreno e struttura, incorporare le fasi di costruzione nell'analisi è essenziale per ottenere simulazioni accurate, previsioni realistiche e progetti più sicuri. Trascurare questo aspetto critico può risultare in distribuzioni di stress non realistiche, previsioni di assestamento meno accurate e stabilità strutturale compromessa. Questo articolo esplora le ragioni principali per adottare questo approccio e ne evidenzia l'importanza nell'analisi geotecnica.
- Non linearità e storia delle sollecitazioni nel comportamento del suolo
Il terreno non si comporta in modo lineare sotto carico; la sua risposta dipende dalla storia delle sollecitazioni applicate. La relazione tensione-deformazione si evolve man mano che i carichi vengono introdotti gradualmente durante la costruzione. Catturare questa progressione è essenziale per una distribuzione realistica delle sollecitazioni poiché le fasi di costruzione alterano la distribuzione delle sollecitazioni in modo incrementale, influenzando l'assestamento e la resistenza.
- Applicazione sequenziale del carico
Nel settore delle costruzioni, i carichi vengono applicati gradualmente man mano che vengono aggiunti strati o strutture. L'analisi FEA che incorpora le fasi di costruzione e simula applicazioni di carico realistiche consente una previsione accurata degli assestamenti. In questo modo si evita la sovrastima o la sottostima della risposta del terreno, che può influenzare la stabilità strutturale.
- Interazione con le Strutture Esistenti
Per i progetti che coinvolgono strutture adiacenti o esistenti, l'impatto della costruzione a fasi sugli edifici o infrastrutture vicine può essere significativo. L'analisi a fasi aiuta a valutare rischi come il cedimento differenziale o i danni strutturali.
- Sfide specifiche della costruzione
L'analisi per fasi aiuta a affrontare condizioni temporanee durante la costruzione, come il drenaggio, l'assestamento eccessivo, ecc. Simulando ogni fase, gli ingegneri possono identificare precocemente i potenziali meccanismi di guasto e progettare misure di mitigazione per mantenere la stabilità durante la costruzione.
- Conformità agli standard di progettazione
Gli moderni standard di progettazione geotecnica, come l'Eurocodice 7, sottolineano l'importanza di considerare le fasi di costruzione nelle analisi. Queste normative richiedono agli ingegneri di valutare la stabilità intermedia durante la costruzione e le prestazioni a lungo termine del sistema suolo-struttura dopo la costruzione, richiedendo un approccio graduale al processo di progettazione.
Analisi geotecnica con le fasi costruttive in RFEM 6

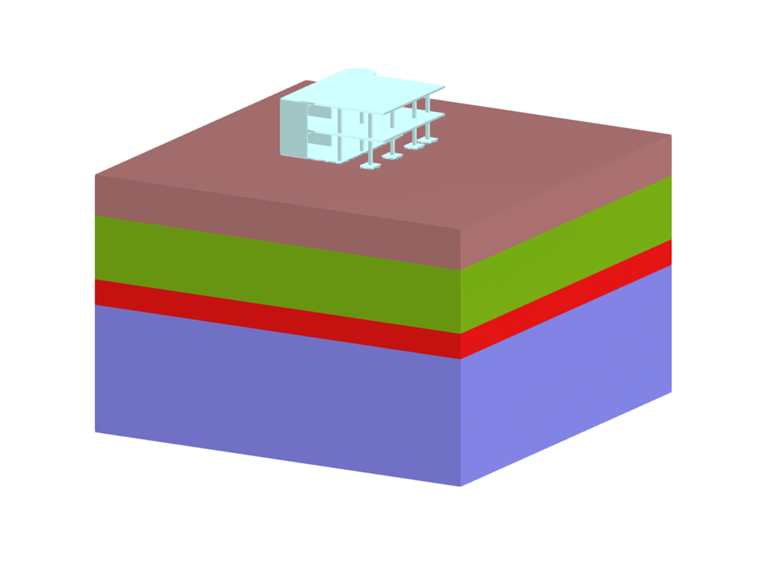

Avendo stabilito l'importanza di incorporare le fasi di costruzione nell'analisi geotecnica, esaminiamo ora come applicare questo approccio utilizzando il modello descritto di seguito. Il modello presenta un edificio in cemento armato situato su un massiccio di terreno, modellato in RFEM 6. La struttura comprende una soletta in cemento armato per ogni piano, una soletta di fondazione, colonne e pareti verticali. I carichi applicati includono il peso proprio del terreno, il peso proprio della struttura, i carichi permanenti e i carichi variabili.
Per chi è nuovo al flusso di lavoro per la definizione delle fasi costruttive in RFEM 6, consigliamo di consultare gli articoli della Knowledge Base elencati di seguito. È importante notare che le fasi di costruzione nel software sono definite in base a due fattori principali: gli elementi strutturali attivi durante una determinata fase e i carichi applicati in quella fase. Per garantire chiarezza e concisione, il processo verrà dimostrato per la prima fase di costruzione, accompagnato da una tabella che illustra come lo stesso flusso di lavoro possa essere esteso per definire le fasi successive.
- KB 1737 | Definizione delle fasi costruttive in termini di modellazione
- KB 1724 | Considerazione delle fasi costruttive in RFEM 6

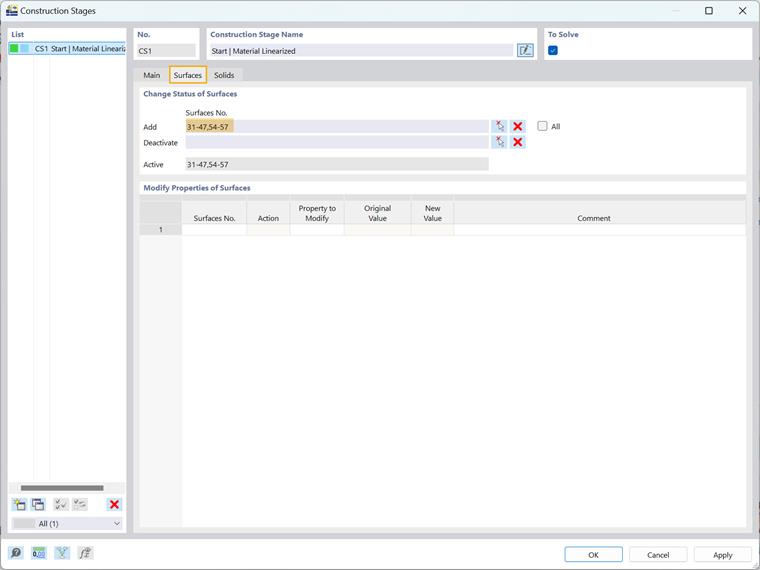

Nella fase costruttiva iniziale, l'attenzione è rivolta esclusivamente al terreno. Per configurare questa fase, accedi alla finestra "Fasi costruttive" e seleziona le schede "Solidi" e "Superfici", come illustrato nell'Immagine 1. Questo passaggio garantisce l'inclusione del solido terreno nonché delle superfici con condizioni al contorno predefinite. Naviga attraverso le schede associate per regolare lo stato dei solidi e delle superfici. Per i solidi, seleziona "Tutti", poiché in questo momento non sono presenti altri solidi nel modello. Analogamente, nella scheda "Superfici", includi superfici con condizioni al contorno predefinite, specificamente le superfici numerate da 31 a 47 e da 54 a 57, come mostrato nell'Immagine 2. Per semplificare questo processo, possono essere utilizzate selezioni di oggetti predefinite, permettendoti di aggiungere tutti gli elementi rilevanti simultaneamente. Questo approccio non solo risparmia tempo, ma migliora anche la precisione nella configurazione della fase di costruzione.

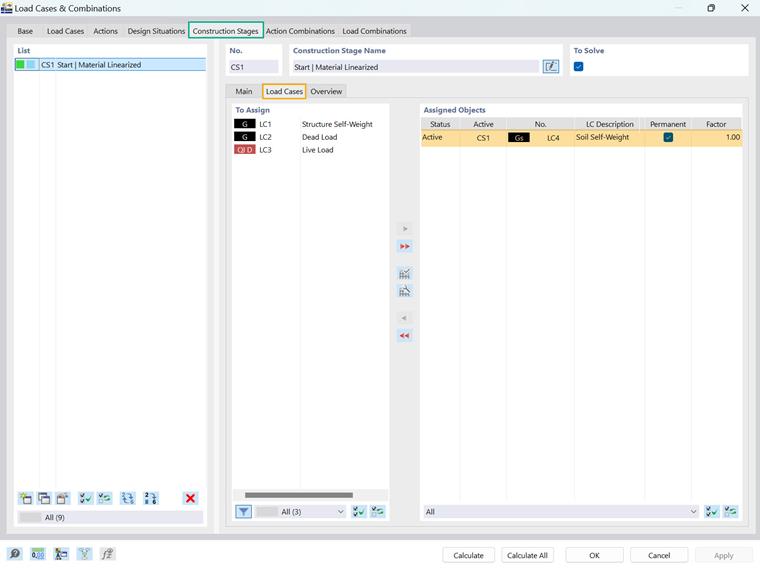

Una volta definiti i cambiamenti strutturali per la fase di costruzione, il passo successivo è specificare i casi di carico attivi durante questa fase. Questo può essere fatto nella scheda "Fasi costruttive" della finestra "Casi di carico e combinazioni", come illustrato nell'Immagine 3. Per la fase iniziale viene considerato solo il peso proprio del terreno e il relativo caso di carico viene assegnato di conseguenza.

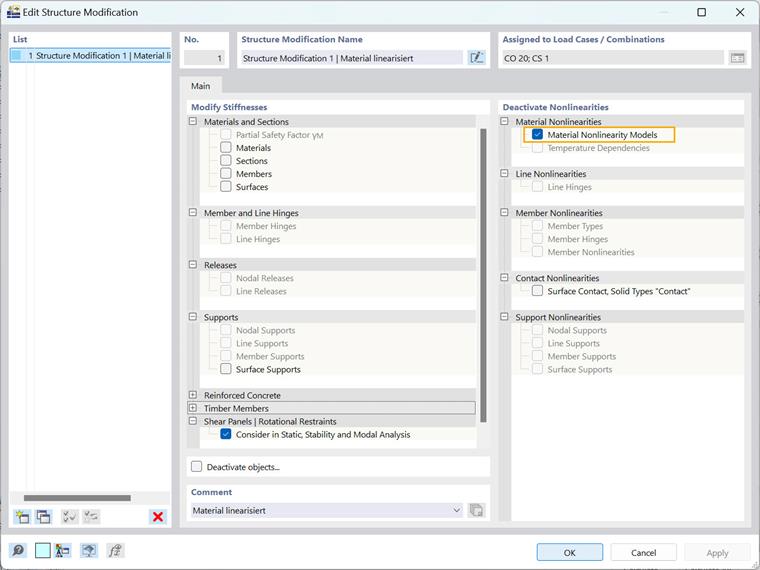

In questo passaggio, puoi introdurre opzioni aggiuntive, come la modifica della struttura, come richiesto per la fase iniziale in esame (vedi Immagine 4). Questo è essenziale perché, nelle analisi che utilizzano il materiale del suolo indurente, il materiale deve essere linearizzato nella prima fase. Per ottenere questo, apri la finestra rilevante e disattiva la non linearità del materiale, come mostrato nell'Immagine 5.

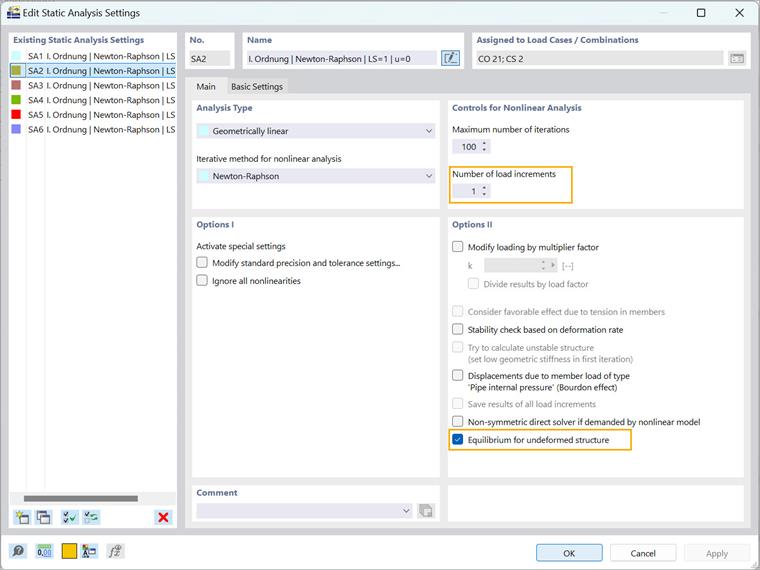

Successivamente, è possibile modificare le impostazioni dell'analisi statica per i singoli stadi aprendo la finestra "Impostazioni dell'analisi statica" utilizzando la scheda Principale mostrata nell'Immagine 4. Sebbene non siano necessarie modifiche per la fase iniziale in cui la non linearità del materiale è disattivata, diventa importante per le fasi successive, come la CS2, dove è possibile attivare l'opzione "Equilibrio per la struttura non deformata" (vedi Immagine 6). Ciò garantisce che le deformazioni rimangano a zero, permettendoti di mantenere le tensioni dovute al peso proprio del terreno'. Questo passaggio è cruciale per stabilire il corretto stato di tensione, garantendo che il modello del materiale fornisca la rigidità adeguata.
Quando si osservano le impostazioni nell'Immagine 6, si può vedere che le impostazioni dell'analisi statica per la fase iniziale sono configurate con un singolo incremento di carico. Tuttavia, poiché i carichi verranno applicati in fasi successive, sono necessarie considerazioni aggiuntive, come l'adattamento del numero di incrementi di carico per riflettere le condizioni di carico in evoluzione. Per affrontare questo problema, è possibile creare un nuovo impostazione di analisi statica con un numero aumentato di incrementi di carico e assegnarla alle fasi successive. Il numero specifico di incrementi di carico per ciascuna fase in questo modello è dettagliato nella tabella fornita di seguito, garantendo un allineamento preciso con la sequenza di costruzione.
| Fase costruttiva: | Mi dispiace, esiste un malinteso. Per favore forniscimi il testo in modo che possa aiutarti nella traduzione. | Oggetti aggiunti | Caso di carico attivo | Variazione della struttura: | Numero di incrementi di carico: | Considerazioni aggiuntive: |
|---|---|---|---|---|---|---|
| CS1 | / | Solido del suolo, Superfici con condizioni al contorno | CC4 | Modelli di non linearità del materiale disattivati | 1 | / |
| CS2 | CS1 | / | CC4 | / | 1 | Equilibrio per struttura non deformata (u=0) |
| CS3 | CS2 | Elementi delle fondazioni | LC1, LC4 | / | 2 | / |
| CS4 | CS3 | Piano terra: Pilastri e pareti | LC1, LC4 | / | 2 | / |
| CS5 | CS4 | Piano terra: Solaio | LC1, LC4 | / | 2 | / |
| CS6 | CS5 | 1º piano: Pilastri e pareti | LC1, LC4 | / | 6 | / |
| CS7 | CS6 | Soffitto della copertura | LC1, LC4 | / | 6 | / |
| CS8 | CS7 | Carico permanente | LC1, LC2, LC4 | / | 10 | / |
| CS9 | CS8 | carico variabile | LC1, LC2, LC3, LC4 | / | 10 | / |
| align=center@width=20%@bgcolor=lightgray | align=center | align=center |
|---|---|
| Caso di carico | Carico applicato |
| CC1 | Peso proprio della struttura |
| CC2 | Carico permanente |
| CC3 | carico variabile |
| CC4 | Peso specifico del suolo |
Come evidenziato nell'introduzione, è fondamentale definire le successive fasi costruttive in modo che riflettano accuratamente il processo di costruzione e il carico, catturando realisticamente il comportamento del terreno. Seguendo il flusso di lavoro delineato per la fase costruttiva iniziale (CS1 Start) e applicando le note fornite per le altre fasi, le Tabelle 1 e 2 possono servire da guida per definire le fasi successive. Si noti che tutte le fasi costruttive vengono analizzate utilizzando un approccio geometricamente lineare, con il metodo di Newton-Raphson impiegato per l'analisi non lineare. Modifiche ad altre impostazioni di analisi, come il numero di incrementi di carico, sono dettagliate nella tabella sottostante.

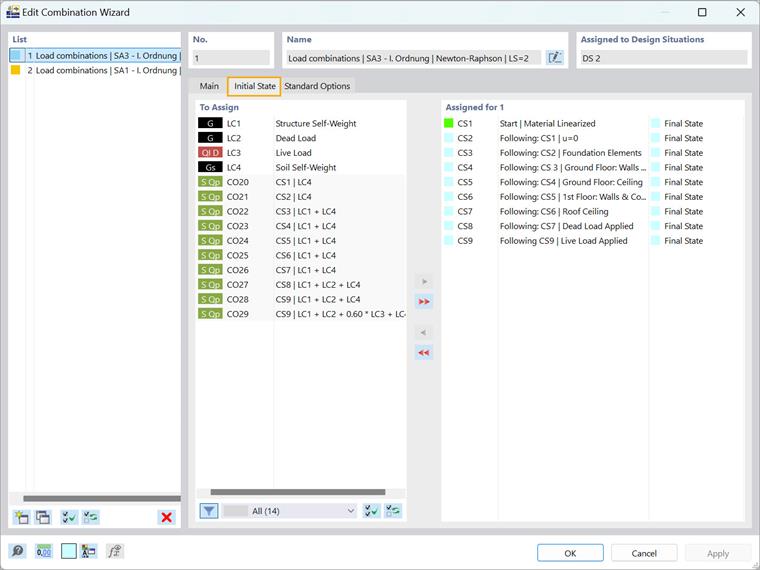

Una volta definiti gli stadi di costruzione, il passo successivo è regolare le impostazioni per la generazione delle combinazioni di carico prima di avviare i calcoli. Questo può essere realizzato nel Combinatore di Carichi per la situazione di progetto pertinente. Qui puoi configurare le impostazioni dell'analisi e abilitare l'opzione per considerare uno stato iniziale, consentendo l'assegnazione delle fasi costruttive definite, come mostrato nell'Immagine 7. Questo metodo garantisce che le combinazioni di carico vengano generate per ogni fase, incorporando lo stato iniziale dalla fase precedente, offrendo una transizione continua e accurata tra le fasi costruttive.
Ora hai tutte le informazioni necessarie per avviare il calcolo e analizzare i risultati. Ad esempio, è possibile visualizzare gli spostamenti in ciascuna fase costruttiva, così come gli spostamenti finali corrispondenti alla fase CS9 completata, in cui la struttura è completamente costruita e tutti i carichi sono applicati. Inoltre, è possibile scegliere di visualizzare i risultati come differenze all'interno di un incremento di carico in una fase o rispetto alla fase precedente (Immagine 8). Ciò consente di osservare le deformazioni causate dalla costruzione di elementi strutturali specifici o dall'applicazione di carichi. Nell'immagine 8, ad esempio, si possono vedere gli assestamenti causati dalla costruzione degli elementi di fondazione.
Conclusione
L'integrazione delle fasi costruttive nell'analisi agli elementi finiti geotecnici è essenziale per garantire la sicurezza, la stabilità e la durabilità delle strutture. Simulando il progresso passo dopo passo della costruzione, gli ingegneri possono valutare accuratamente il comportamento del suolo, ottimizzare i progetti e affrontare proattivamente i potenziali rischi. Man mano che i progetti crescono in scala e complessità, l'analisi per fasi diventa sempre più indispensabile. Con le sue funzionalità avanzate e strumenti intuitivi, RFEM 6 offre agli ingegneri una potente piattaforma per eseguire analisi dettagliate delle fasi, migliorando sia l'efficienza che l'affidabilità nell'ingegneria geotecnica.
