Analisi geotecnica

Un altro componente aggiuntivo utile è l'Analisi Geotecnica, che consente di rappresentare realisticamente le condizioni del terreno. Determina il terreno da analizzare in RFEM utilizzando le proprietà dei campioni di terreno. Questo ti aiuta a ottenere una qualità molto più alta nell'analisi strutturale degli edifici.

Scarica la versione di prova gratuita di 90 giorni Contatta il nostro team commerciale

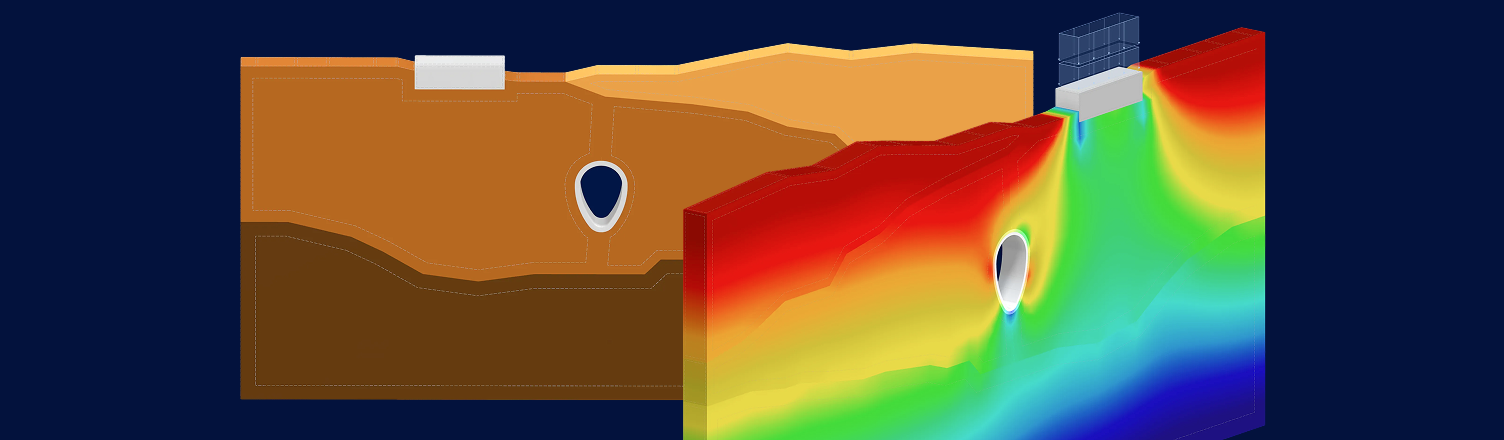

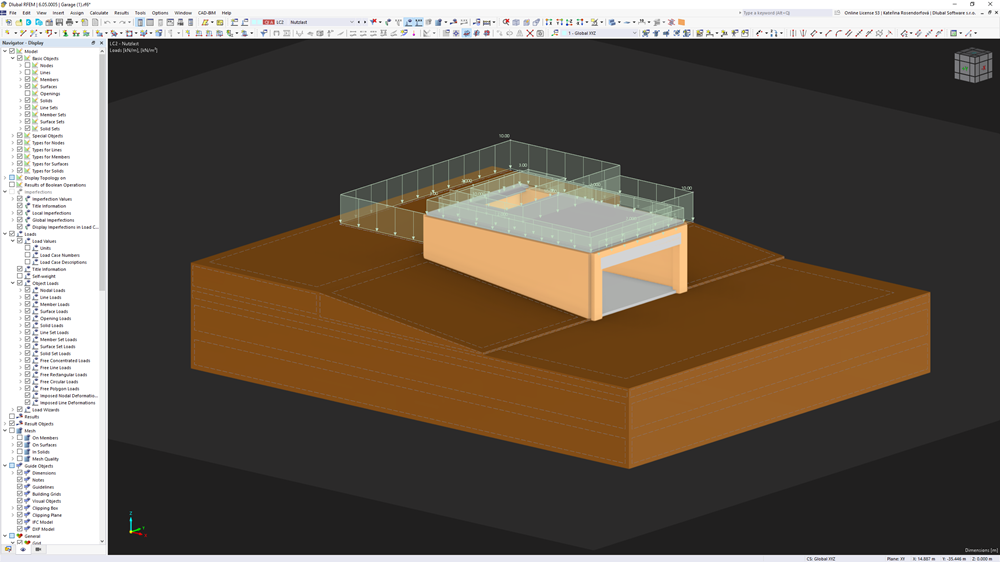

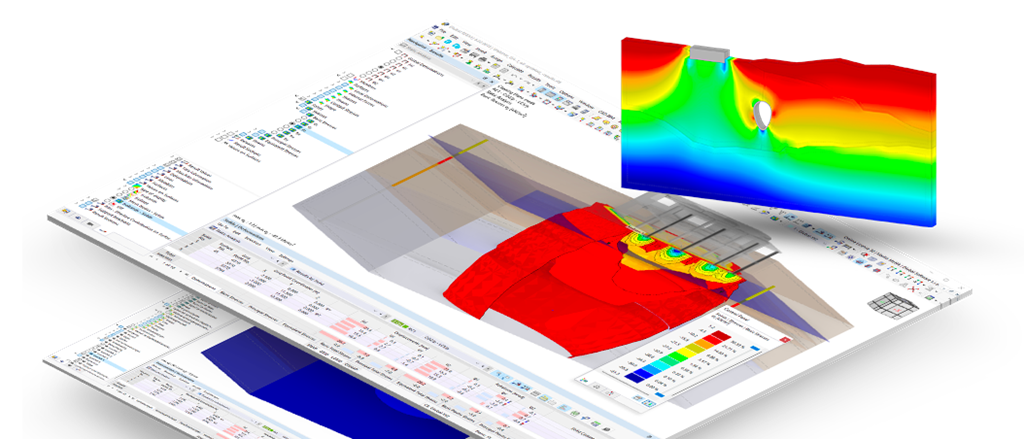

Rappresentazione visiva delle funzioni dell'add-on Analisi geotecnica per la simulazione dell'interazione del terreno e del comportamento delle fondazioni in RFEM 6.

Scopri l'analisi geotecnica per RFEM 6

Un ulteriore Add-On utile, Analisi Geotecnica, consente di rilevare realisticamente le condizioni del terreno. Determina in RFEM il corpo del terreno da analizzare in base ai valori caratteristici dei campioni di suolo. In questo modo si ottiene una qualità molto più elevata nell'analisi strutturale delle costruzioni.

Modelli di materiali geotecnici non lineari specifici disponibili per una simulazione realistica
Stratificazioni del suolo definibili in modo fedele sulla base delle relazioni geotecniche
La logica del massiccio di terreno consente la definizione automatica e l'immagazzinamento del terreno
Interazione suolo-struttura simulabile in modo realistico tramite il metodo del modulo di rigidezza 2D o come modello volumetrico 3D, anche non lineare
Pali e ancoraggi con comportamento di carico non lineare disponibili
Combinabile con tutti gli Add-On per RFEM 6

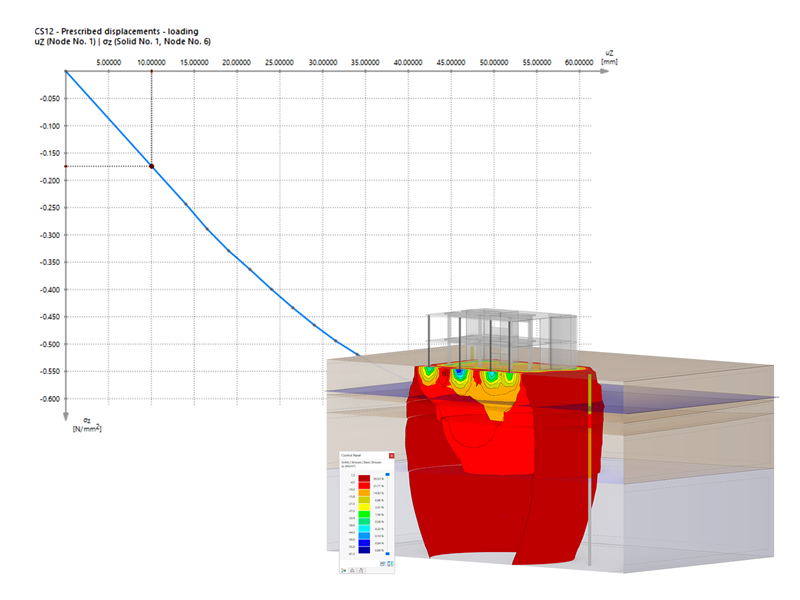

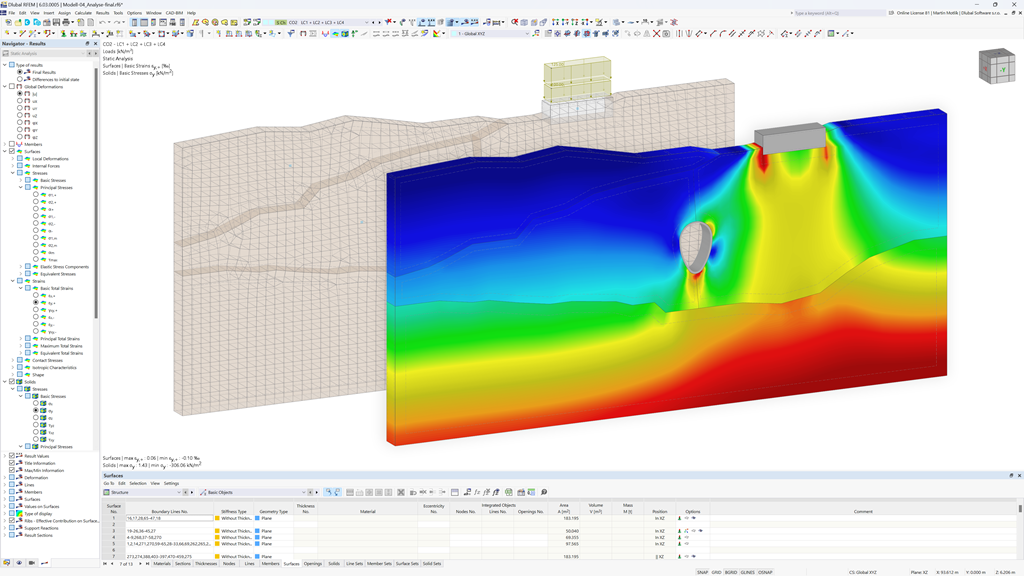

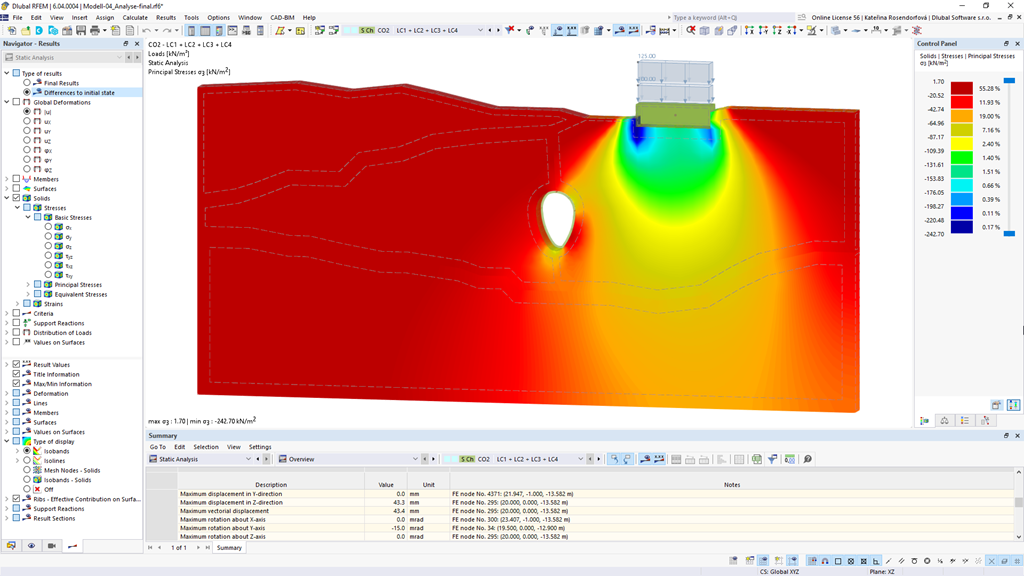

Risultati, ad es. cedimenti, tensioni e coefficienti di reazione del terreno, possono essere visualizzati graficamente, in formato tabellare e come diagramma

Inserimento diretto dei profili di perforazione dalle indagini geotecniche

Generazione automatica del solido del terreno incluso delle interfacce stratigrafiche dalle prove di penetrazione del terreno

Rappresentazione realistica del comportamento strutturale dei pali e ancoraggi

Analisi diretta dell'interazione suolo-struttura

L'add-on Geotechnical Analysis integra un'interazione avanzata suolo-struttura direttamente in RFEM 6, consentendo agli ingegneri di eseguire analisi dettagliate di stabilità, deformazione e pressione del terreno basate su un comportamento realistico del suolo. I casi d'uso tipici includono:

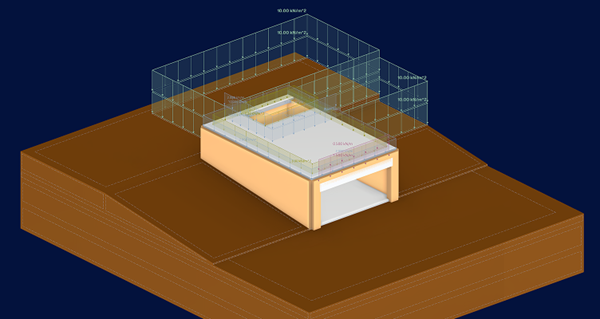

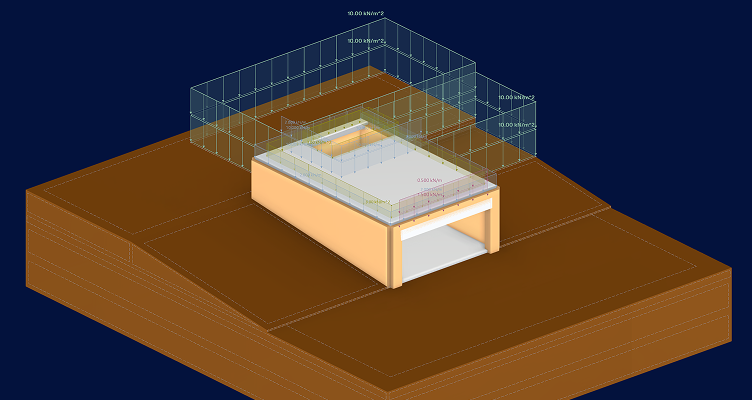

Illustrazione grafica dei casi di utilizzo per l'analisi geotecnica con add-on per RFEM 6, mostrando l'applicazione in progetti di ingegneria strutturale.

Valutazione delle pendenze e delle pareti di contenimento

Simula le pressioni del terreno e la stabilità dei pendii per progettare muri di sostegno e argini in modo sicuro ed efficiente.

Modellazione di pali e fondazioni profonde

Modella pali e ancoraggi con comportamento non lineare per prevedere il trasferimento del carico e ottimizzare i sistemi di fondazione per edifici e infrastrutture.

Modellazione realistica del materiale del terreno

Implementa strati di terreno specifici per il sito utilizzando i modelli di materiale di Mohr-Coulomb o altri modelli non lineari. Cattura il comportamento realistico del terreno sotto carichi variabili per un'analisi geotecnica più precisa.

Scavo e puntone per fondamenta

Pianifica strutture di supporto temporanee o permanenti per scavi profondi. Analizza le reazioni del suolo per evitare deformazioni eccessive o collassi durante la costruzione.

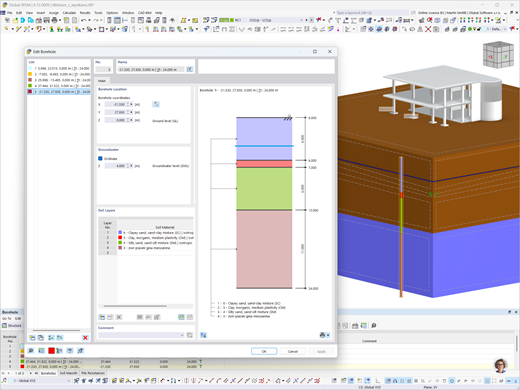

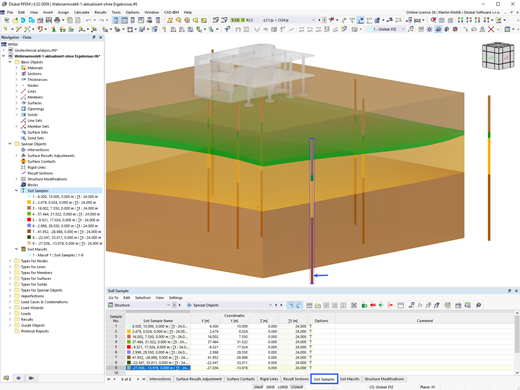

Campioni di terreno

Puoi inserire gli strati di terreno ottenuti dalle indagini sul sottosuolo in ciascuna posizione nel programma come campioni di terreno. Quindi, assegna i materiali del suolo identificati, comprese le loro proprietà, agli strati corrispondenti.

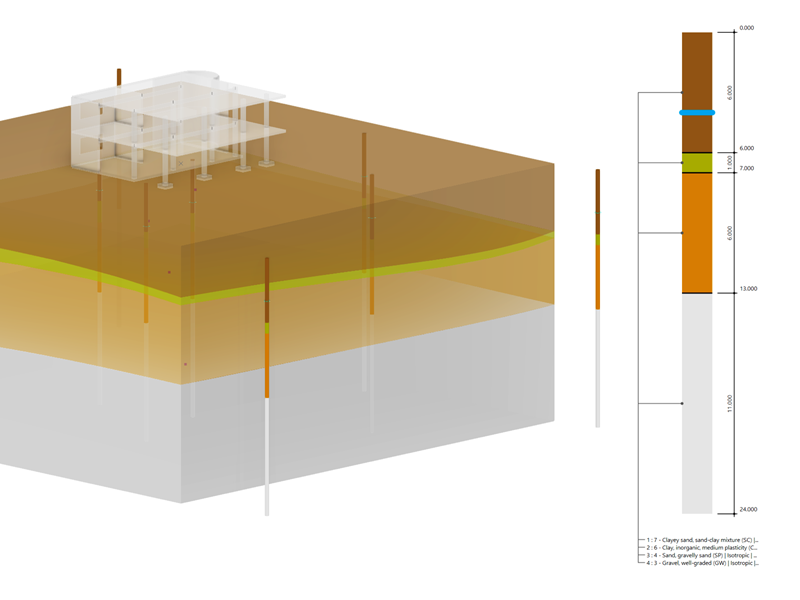

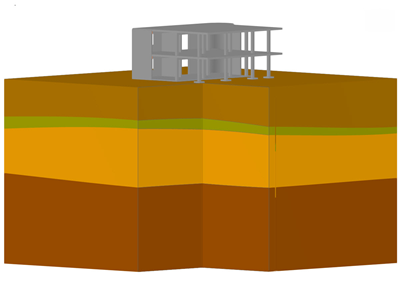

Massicci di terreno

Usa i campioni di suolo come base per una definizione del rispettivo massiccio di suolo. In questo modo, il programma consente una generazione user-friendly del massiccio, includendo la determinazione automatica delle interfacce degli strati dai dati del campione, così come il livello delle acque sotterranee e i supporti delle superfici di confine.

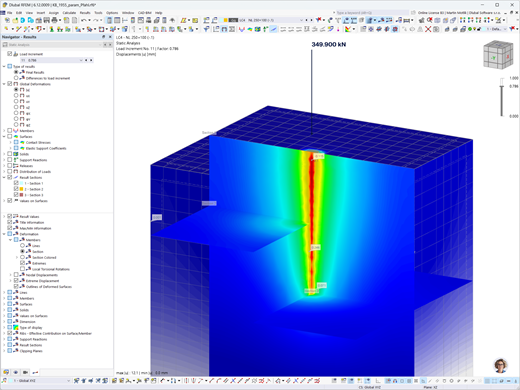

Tipo di asta Pile nel software per l'analisi geotecnica dei parametri di resistenza come l'attrito superficiale e pressione pile peak

Tipo di asta "Palo" per analisi geotecniche

Nel componente aggiuntivo Analisi Geotecnica, è disponibile il membro del tipo "Palo". Per il palo, vengono creati i tipi di resistenza del palo. Questi definiscono i parametri di resistenza dall'attrito laterale e dalla pressione di picco del palo.

Centro logistico a Khmelnytskyi

L'analisi geotecnica ha svolto un ruolo chiave nella verifica della soletta di base in calcestruzzo su condizioni di terreno scadenti, assicurando un trasferimento sicuro dei carichi e un funzionamento senza deformazioni dei veicoli pesanti in un centro logistico a grande campata.

Visualizza progetto cliente

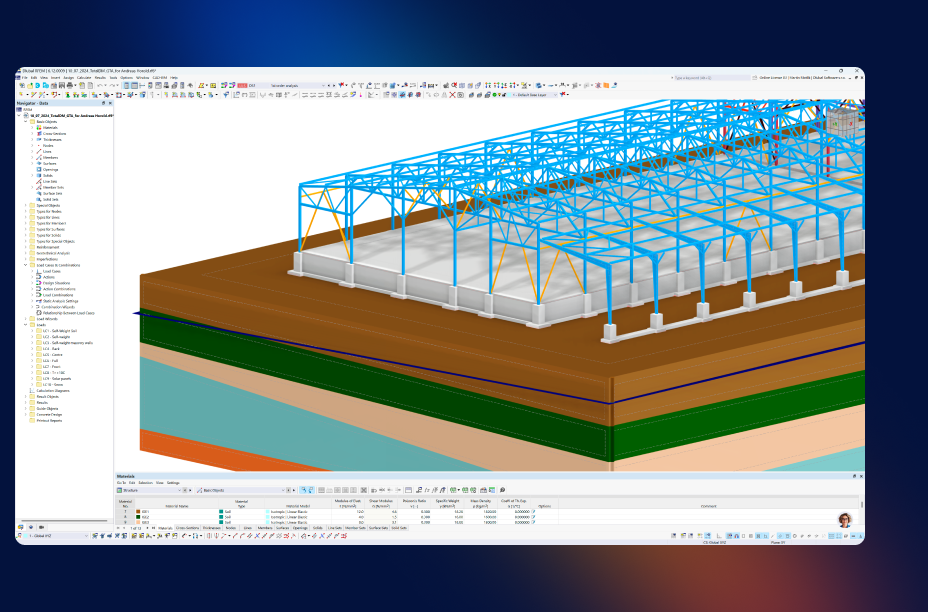

Logistical center in Khmelnytskyi with geotechnical analysis

Articoli di ingegneria geotecnica

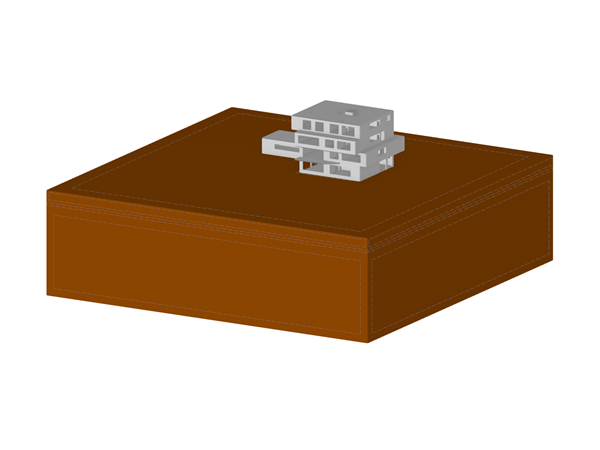

Illustrazione della generazione di un corpo di terreno utilizzando campioni di terreno in RFEM 6 con l'add-on Analisi geotecnica.

Creazione del corpo di terreno dai campioni di terreno in RFEM 6

Dato che la determinazione realistica delle condizioni del terreno influenza significativamente la qualità dell'analisi strutturale degli edifici, l'add-on Analisi Geotecnica viene offerto in RFEM 6 per determinare il corpo del terreno da analizzare.

Risultati degli sforzi normali in un palo e delle tensioni di taglio principali nel terreno circostante. Analisi geotecnica con resistenza di Tschuchnigg.

Modellazione parametrica di pali con resistenze empiriche secondo Tschuchnigg

L'articolo descrive l'uso dei parametri globali per determinare la resistenza dei pali in funzione delle proprietà del terreno e della sezione trasversale secondo il metodo empirico sviluppato da Tschuchnigg.

Vedi tutti gli articoli

Prova il software Dlubal gratuitamente per 90 giorni

Scopri tutto il potenziale del software Dlubal con programmi potenti come RFEM, RSTAB, RWIND e RSECTION. Provali gratuitamente e scopri quanto è facile modellare, analizzare e documentare anche strutture complesse. I nostri esperti sono felici di guidarti attraverso una breve demo online su misura per il tuo settore.

I carichi modificati risultanti dalla differenza di peso negli stati umidi e saturi, e la considerazione della galleggiabilità, possono essere presi in considerazione relativamente facilmente come carichi solidi.

Puoi trovare ulteriori informazioni qui: Sezione FAQ

Per considerare l'interazione suolo-struttura utilizzando il metodo del modulo vincolato, il parametro del materiale "Modulo di rigidità" può essere definito per i materiali di tipo suolo.

Questo richiede l'utilizzo di materiale del suolo dalla libreria come base per l'inserimento delle proprietà del suolo.

Leggi di più qui: Modulo edometrico

Nella finestra di dialogo delle impostazioni di analisi strutturale, puoi trovare la casella di controllo "Equilibrio per struttura non deformata" sotto Opzioni II.

Se questa è attiva, la struttura viene analizzata con la deformazione riportata a 0.

Per saperne di più: Impostazione degli spostamenti generalizzati su 0

Per utilizzare metodi numerici, come il FEM, nell'ingegneria geotecnica, è ragionevole impostare la coesione come diversa da zero. Pertanto, può essere applicata una piccola coesione tra 0,5 e 1,0 kN/m² anche per terreni non coesivi.

Manuale online

Consulta i nostri manuali online sull'analisi geotecnica in qualsiasi momento per migliorare il tuo lavoro e supportare i tuoi progetti.

Video

Esplora i video essenziali incentrati sull'analisi geotecnica. Questi tutorial ti guidano attraverso flussi di lavoro pratici e ti aiutano a padroneggiare rapidamente le caratteristiche chiave.

Webinar

Accedi ai nostri webinar registrati sull'analisi geotecnica in qualsiasi momento. Guarda le sessioni ogni volta che desideri approfondire le tue conoscenze.
