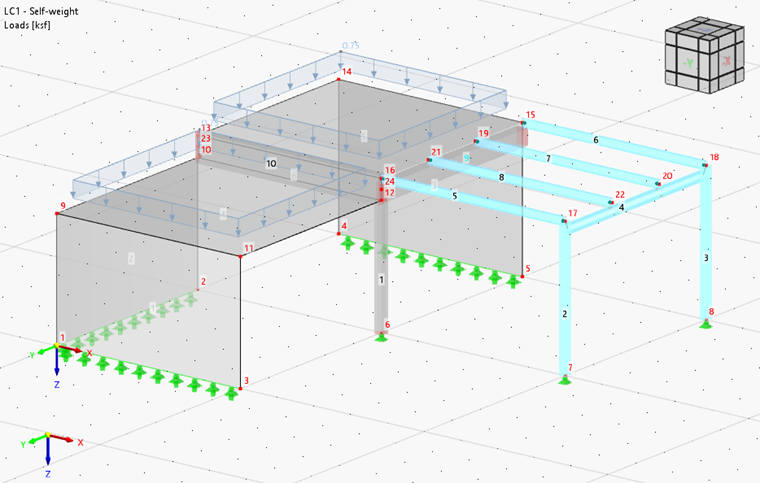

L'area di lavoro grafica occupa la parte principale dell'interfaccia utente. Qui è possibile creare il modello, applicare i carichi ed esaminare i risultati.
Quando si apre RFEM o RSTAB per la prima volta, vengono visualizzati la griglia del piano di lavoro, il sistema di assi e il cubo della vista. Se si fa clic o si ruota il cubo (tenendo premuto il pulsante sinistro del mouse e si sposta il puntatore), è possibile controllare la vista. In alternativa, è possibile impostare la visualizzazione utilizzando le funzioni del mouse.
Gli oggetti del modello rappresentano i componenti del modello come linee, aste, vincoli interni o vincoli esterni (vedi Funzioni generali). Gli oggetti dei carico sono collegati a oggetti strutturali come carichi nodali o delle aste o possono essere definiti liberamente.
Dopo il calcolo, i risultati possono essere visualizzati nell'area di lavoro. Ciò include le forze interne delle aste e delle superfici, nonché gli spostamenti generalizzati e le deformazioni.

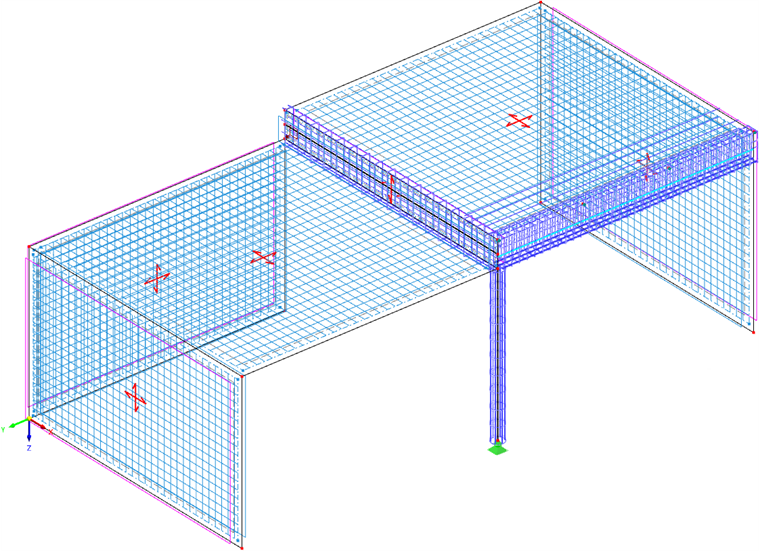

Se è stata attivata la verifica del calcestruzzo, è possibile vedere anche gli oggetti per la verifica nell'area di lavoro, come le armature delle travi o delle superfici.
Per selezionare un oggetto, fare clic su di esso o trascinare una finestra su di esso. È quindi possibile trascinare o copiare l'oggetto selezionato in un'altra posizione tenendo premuto il tasto 'Ctrl' e spostando il puntatore.
Se si disegna la finestra da sinistra a destra, saranno selezionati solo gli oggetti che sono completamente contenuti nella finestra. Tuttavia, se la finestra viene disegnata da destra a sinistra, la selezione include anche gli oggetti che sono intersecati dalla finestra.
Per modificare un oggetto, selezionalo prima con un doppio clic. Si aprirà la finestra di dialogo 'Modifica modello' in cui è possibile modificare i parametri dell'oggetto.
