In un contesto di continua innovazione l’utilizzo combinato di materiali per la realizzazione di nuove strutture è un fenomeno frequente. Tuttavia, risulta usuale pensare a strutture miste acciaio-calcestruzzo piuttosto che a strutture miste legno-calcestruzzo in quanto, nell’immaginario collettivo, il legno è considerato il materiale meno durevole. Il presente lavoro ha l’obiettivo di proporre una corretta riprogettazione strutturale e tecnologica di un edificio residenziale esistente combinando materiali quali legno e calcestruzzo seguito da un confronto in termini economici tra la struttura esistente in c.a. e quella riprogettata.

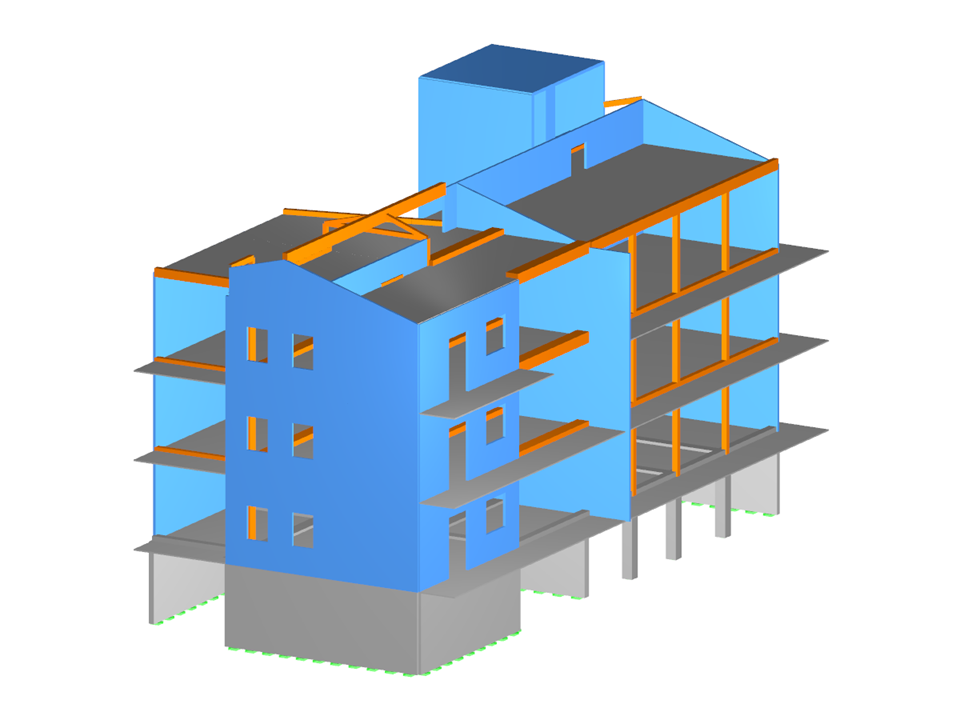

Edificio in legno i cemento
| Numero di nodi | 543 |
| Numero di linee | 924 |
| Numero di aste | 121 |
| Numero di superfici | 266 |
| Numero di casi di carico | 10 |
| Nr. di combinazioni di carico | 798 |
| Nr. di combinazioni di risultati | 6 |
| Peso totale | 195,711 t |
| Dimensioni | 25.817 x 12.950 x 15.233 m |
| Versione del programma | 5.26.00 |
