| Analisi strutturale | gip Gesellschaft für innovative Planung mbH Dertmanns Feld 39 44797 Bochum Tel.: 02335-97 53 999 Fax.: 02335-97 53 998 [email protected] |

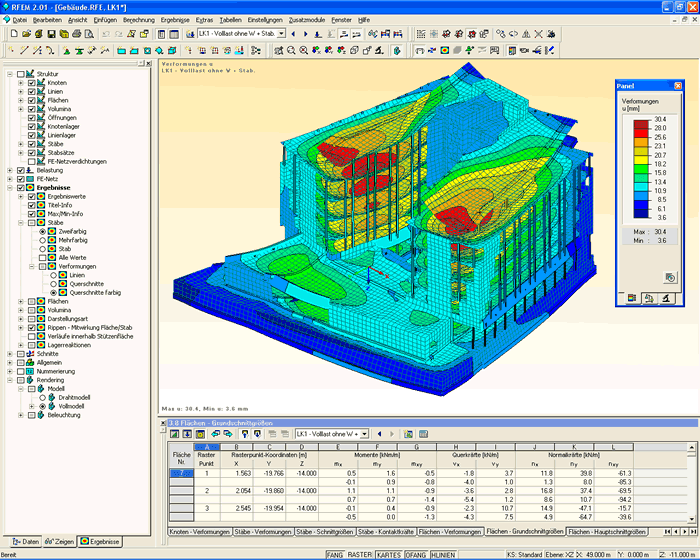

Edificio per uffici con parcheggio sotterraneo
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 01:07:48 min
Generale
Durata: 00:02:59 min
Generale
Durata: 00:01:43 min
Durata: 00:08:15 min
Durata: 00:00:06 min
Durata: 00:00:55 min
Il nostro Webservice offre agli utenti l'opportunità di comunicare con RFEM 6 e RSTAB 9 utilizzando vari linguaggi di programmazione. Le funzioni di alto livello (HLF) di Dlubal consentono di espandere e semplificare le funzionalità del servizio web. In linea con RFEM 6 e RSTAB 9, l'utilizzo del nostro webservice rende il lavoro dell'ingegnere più facile e veloce. Scoprilo da solo! Questo tutorial mostra come utilizzare la libreria C# attraverso un semplice esempio.
Il cedimento all'interno di un sistema strutturale può influenzare anche le strutture circostanti. Il cedimento adiacente di solette separate può essere considerato con RF-SOILIN utilizzando un piccolo trucco.
Gli edifici sono le strutture circondate dal vento. Durante il flusso si creano carichi specifici sulla superficie, che devono essere utilizzate per la progettazione nell'analisi strutturale.
Nel nostro articolo descriveremo la procedura per la verifica allo stato limite di esercizio di una lastra per solaio di calcestruzzo fibrorinforzato con acciaio. Viene mostrato come eseguire le verifiche corrispondenti per lo stato limite di esercizio mediante i risultati FEM determinati iterativamente.
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
.png?mw=350&hash=bedc118c7d51ca1c084ed8e0c802bfb46b2de2da)
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Come posso collegare le superfici ad altre superfici o aste in modo incernierato/semirigido?
Cosa sono i vincoli interni delle linee e gli svincoli lineari?
Cosa sono i vincoli interni delle linee e gli svincoli lineari?
Ho ricevuto un messaggio di errore "Superficie di tipo incompatibile... (La superficie nel piano superiore del piano dell'edificio deve essere di tipo 'Trasferimento del carico')” quando si esegue il calcolo. Qual è il motivo?
Come posso creare una situazione di progetto definita dall'utente con le mie combinazioni di carico scelte?
Come vengono determinate le forze interne per una trave discendente (nervatura) in RFEM?
Per gli svincoli lineari, ottengo le risultanti in direzione orizzontale, che non riesco a capire.
Durante la valutazione delle reazioni del vincolo esterno di una piastra supportata da vincoli esterni di linea, ho notato che la reazione del vincolo esterno pz 'non corrisponde alla forza di taglio e si discosta in modo significativo. Perché?
