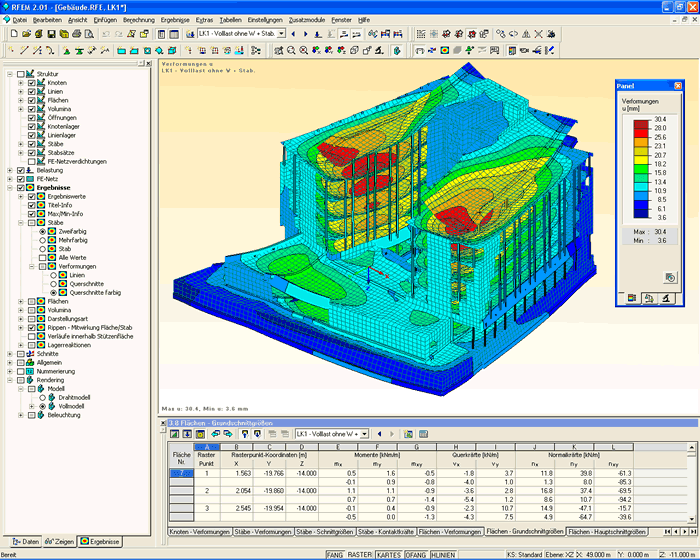

Administrativní budova s podzemním parkovištěm
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:07:48 min
Obecné
Délka: 00:02:59 min
Obecné
Délka: 00:01:43 min
Délka: 00:08:15 min
Délka: 00:00:06 min
Délka: 00:00:55 min
Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
Sedání konstrukce může mít vliv také na sousední stavby. Modul RF-SOILIN nabízí drobnou funkci, která umožňuje zohlednit účinky přitížení u oddělených základových desek.
Budovy jsou tělesa obtékaná větrem. Při obtékání vznikají na povrchu specifická zatížení, která se musí zohlednit při navrhování a statickém posouzení konstrukce.
V našem článku popíšeme postup při posouzení mezního stavu použitelnosti základové desky z drátkobetonu. Ukážeme si, jak se při těchto posouzeních uplatňují výsledky iteračního výpočtu MKP.
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
.png?mw=350&hash=bedc118c7d51ca1c084ed8e0c802bfb46b2de2da)
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
Jak je možné kloubově/pružně připojit plochy k jiným plochám nebo prutům?
Co to jsou liniové klouby a liniová uvolnění?
Co to jsou liniové klouby a liniová uvolnění?
Během výpočtu se mi zobrazilo chybové hlášení "Plochy nekompatibilního typu... (Plocha v horní rovině podlaží musí být typu ‘Přenos zatížení’)”. Jaký je důvod?
Jak mohu vytvořit uživatelsky definovanou návrhovou situaci s vlastními vybranými kombinacemi zatížení?
Jak se v programu RFEM stanoví vnitřní síly pro průvlak (žebro)?
U liniových uvolnění získám výslednici v horizontálním směru, čemuž nerozumím.
Při vyhodnocování podporových reakcí desky podepřené liniovými podporami je zřejmé, že podporová reakce pz 'neodpovídá posouvající síle a výrazně se odchyluje. Proč?
.jpg?mw=350&hash=cc652aebc0479018e6ba0a6b365326fa577fc693)
