| Statica e costruzione | Radoslav Dimitrov Studente di ingegneria civile alla Technical University in Dresden |

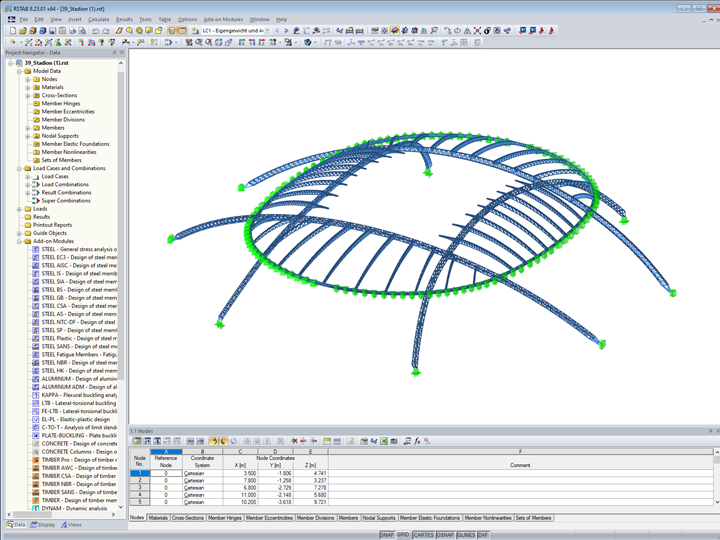

Modello della struttura intelaiata per la copertura di uno stadio
Specifiche del progetto
Tragwerksentwurf für ein Stadiondach
.rst]EN.png?mw=686&hash=15394dfd6252dd392f81887840b9a98d9f131e4c)
.rst]EN.png?mw=201&hash=894c1c98496dea7cb2b7db8d7aecaecea34c52af)
Dati del modello
Numero di nodi
7565
Numero di linee
17791
