Progettazione di aste in acciaio secondo la normativa canadese CSA S16-19
RF-/STEEL CSA | Caratteristiche
- Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, forze interne combinate e torsione
- Analisi di stabilità di instabilità, instabilità torsionale e flesso-torsionale
- Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
- Calcolo analitico alternativo del momento critico di instabilità per situazioni standard
- Applicazione opzionale di vincoli laterali discreti a travi e aste continue
- Classificazione automatica delle sezioni trasversali
- Progetto allo stato limite di esercizio (inflessione)
- ottimizzazione della sezione trasversale
- Una vasta gamma di sezioni trasversali disponibili, come le sezioni a I laminate; sezioni di canale; Sezioni a T; angolari; sezioni cave rettangolari e circolari; barre tonde; sezioni simmetriche e asimmetriche, parametriche a I, T e angolari; doppi angoli
- Finestre di input e di risultati disposte in modo chiaro
- Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
- Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
- Tabelle dei risultati della snellezza dell'asta e delle forze interne determinanti
- Elenco delle parti con specifiche del peso e dei solidi
- Integrazione continua con RFEM/RSTAB
- Unità metriche e imperiali
Lavorare con RF-/STEEL CSA
È necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato da CSA S16. La libreria di RFEM/RSTAB contiene già i materiali previsti dalle norme canadesi.
RFEM/RSTAB crea automaticamente le corrispondenti combinazioni di carico in conformità alla norma canadese. Tuttavia, è anche possibile creare tutte le combinazioni manualmente in RFEM/RSTAB. Il modulo aggiuntivo RF-/STEEL CSA richiede la progettazione di aste e set di aste, nonché casi di carico, combinazioni di carico e combinazioni di risultati.

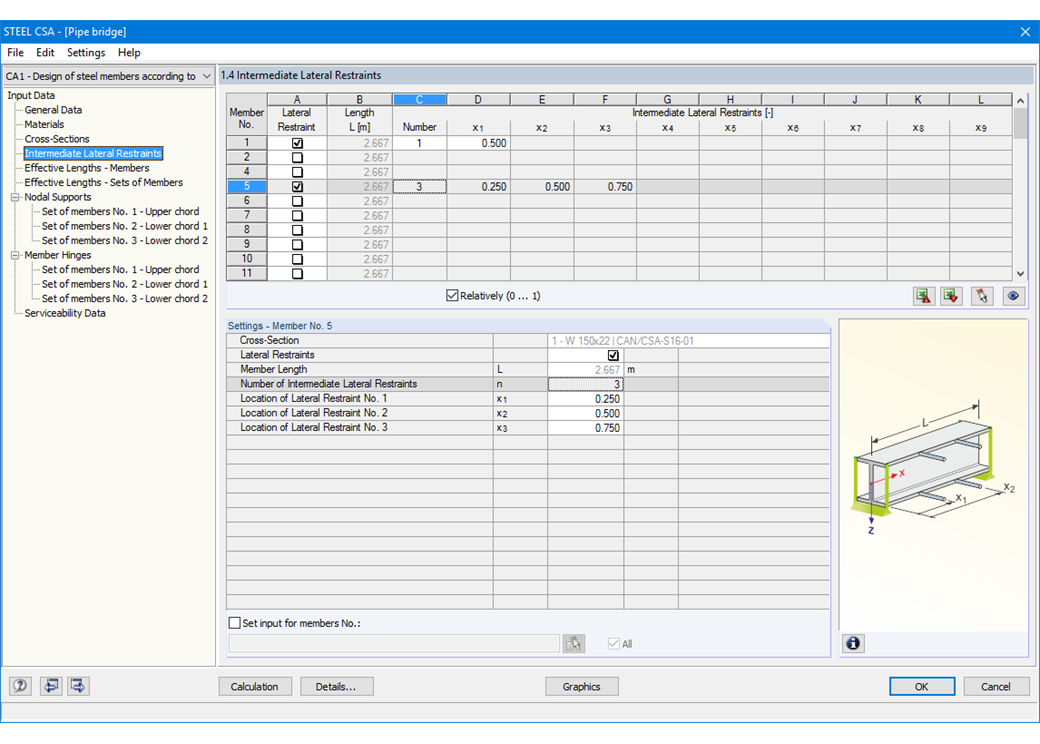

Negli step successivi, è possibile modificare le impostazioni predefinite per i vincoli esterni laterali intermedi e le lunghezze libere di inflessione. Nel caso di aste continue, è possibile definire le condizioni di vincolo individuali e le eccentricità di ogni nodo intermedio delle singole aste. Uno speciale strumento FEA determina quindi i carichi critici e i momenti necessari per l'analisi di stabilità in queste situazioni.
RF-/STEEL CSA | Risultati
La prima finestra dei risultati mostra i rapporti massimi di progetto incluso il progetto corrispondente di ciascun caso di carico progettato (combinazione di carico/combinazione di risultati).

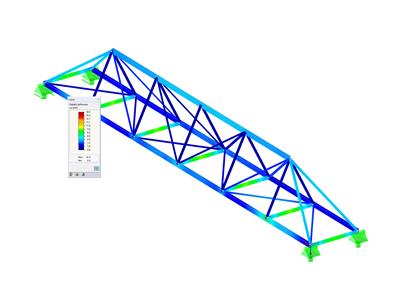

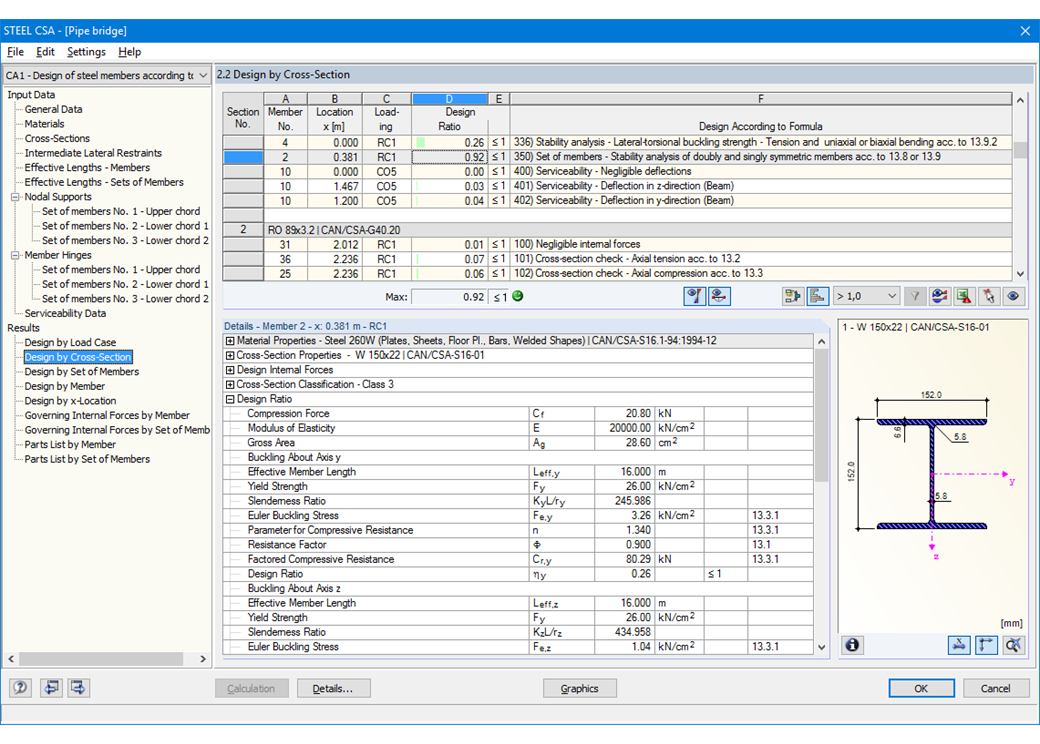

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Inoltre, è possibile visualizzare tutti i risultati intermedi in ogni punto delle aste. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
