Bemessung von Stäben aus Stahl nach CSA S16-19 (kanadische Norm)
RF-/STAHL CSA | Leistungsmerkmale
- Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, kombinierten Schnittgrößen und Torsion
- Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
- Alternative analytische Berechnung des kritischen Biegedrillknickmomentes für Standardsituationen
- Möglichkeit einer diskreten seitlichen Stützung für Träger und Stabzüge
- Automatische Querschnittsklassifizierung
- Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle, symmetrische und unsymmetrische, parametrische I-, T- und Winkelprofile, Doppelwinkel
- Klar gegliederte Ein- und Ausgabetabellen
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
- Ergebnistabellen für Stabschlankheiten und maßgebende Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
- Einheiten metrisch und imperial
Arbeiten mit RF-/STAHL CSA
Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der Norm CSA S16-14 entsprechend eingegeben sein. In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien der Kanadischen Norm bereits enthalten.
RFEM/RSTAB ermöglicht eine automatische Erzeugung der passenden Kombinationen nach der kanadischen Norm. Alle Kombinationen können aber auch manuell in RFEM/RSTAB erzeugt werden. Im Modul RF-/STAHL CSA wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus.
In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden. Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.
RF-/STAHL CSA | Ergebnisausgabe

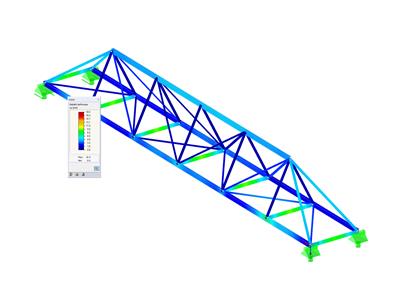

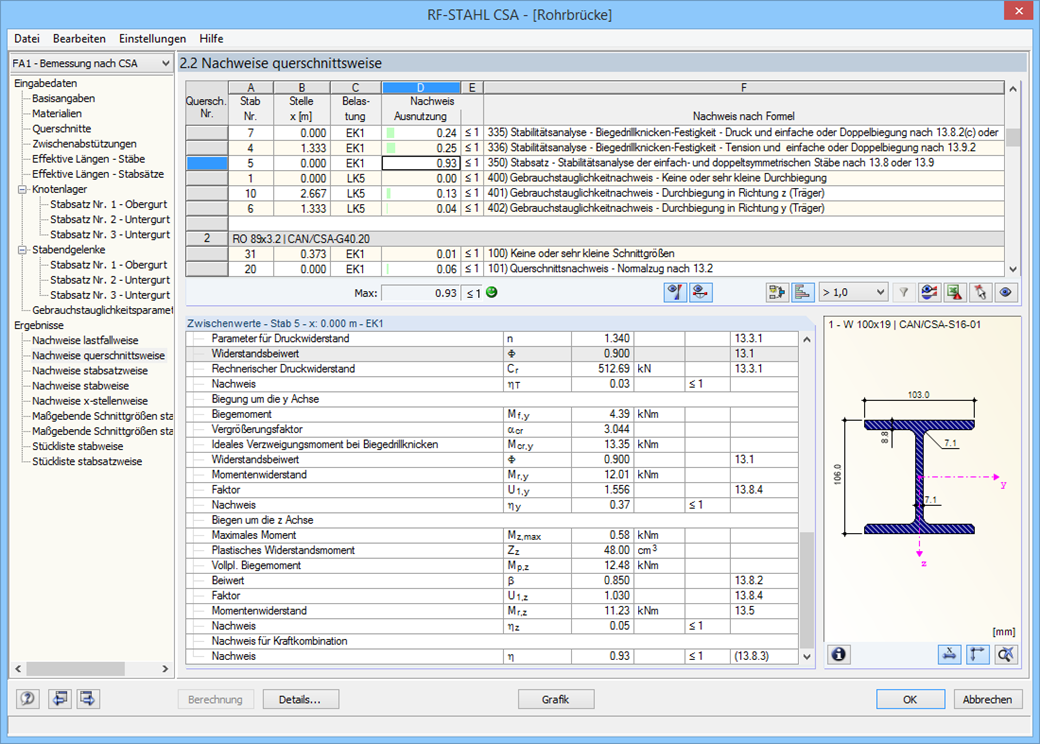

In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).
In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
