RS TIMBER CSA: Verifica legno secondo CSA O86

Modulo aggiuntivo per RSTAB 8 }

Come posso aiutarti?

Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?

Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.

Non vedo l'ora di sentirti!

Dott. Ing. Fabio Borriello

CEO di Dlubal Software Srl e Support/Sales Manager

+39 051 9525 443

[email protected] Fai una domanda

Prezzi

modulo aggiuntivo RSTAB 8 TIMBER CSA

Il modulo aggiuntivo TIMBER CSA esegue la verifica allo stato limite ultimo e di esercizio e la verifica della resistenza al fuoco secondo la norma canadese per il legno CSA O86-09, CSA O86-14 e CSA O86-19. Include il metodo LSD (Limit States Design).

Oltre all'analisi delle tensioni, TIMBER CSA esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Inoltre, è possibile eseguire la verifica allo stato limite di esercizio e la verifica della resistenza al fuoco.

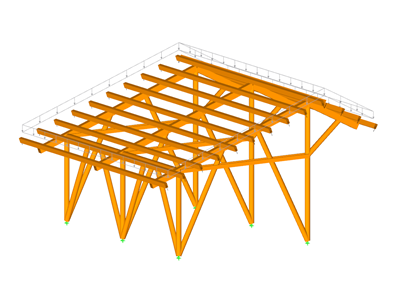

Progettazione di aste e set di aste in legno secondo la normativa canadese CSA O86-19

Totale voci: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)

RF-/TIMBER CSA | Caratteristiche

Dimensionamento di aste e trazioni su trazione, compressione, flessione, taglio e forze interne combinate
Verifica di stabilità per instabilità flesso-torsionale e instabilità per il metodo dell'asta equivalente o secondo la teoria del secondo ordine
Verifica di esercizio sotto forma di limitazione delle deformazioni
Impostazione libera della durata di carbonizzazione e delle velocità di carbonizzazione, nonché libera scelta delle superfici di carbonizzazione nella progettazione in caso di incendio
Dimensionamento di travi lamellari incollate rastremate e curve
Biblioteca dei materiali e biblioteca delle sezioni canadesi
Inserimento personalizzato di sezioni rettangolari e circolari
Ottimizzazione automatica delle sezioni
Acquisizione opzionale delle lunghezze di libera inflessione dal modulo RF-STABIL/RSKNICK
Documentazione completa dei risultati con riferimenti alle equazioni di verifica utilizzate dalla norma
Opzioni versatili di filtro e ordinamento per i risultati
Considerazione delle condizioni di umidità del legno
Visualizzazione del carico modello RSTAB/RFEM
Esportazione dati verso MS Excel
Unità metriche e imperiali

RF-/TIMBER CSA | Input

Dopo l'apertura del modulo, devono essere definite le aste/set di aste da dimensionare, i casi di carico, le combinazioni di carico o di risultato per le verifiche di resistenza e di servizio. I materiali di RFEM/RSTAB sono preimpostati, ma possono essere adattati in RF-/LEGNO CSA. Nella biblioteca sono memorizzate le caratteristiche dei materiali elencate nella rispettiva norma.

Durante il controllo delle sezioni trasversali può essere deciso se considerare nella progettazione la sezione selezionata in RFEM/RSTAB o una sezione modificata. Dopo il controllo delle sezioni trasversali vengono definite le classi di durata dell'azione, le condizioni di umidità del legno e la protezione del legno.

Per la verifica delle deformazioni, vengono indicate le lunghezze di riferimento delle aste e dei set di aste rilevanti. È possibile considerare la direzione della deviazione, un incremento di altezza e il tipo di trave.

Se deve essere effettuata una progettazione per la resistenza al fuoco, è possibile successivamente definire i lati di carbonizzazione per asta o set di aste.

RF-/TIMBER CSA | Verifica

Durante la verifica della capacità portante della sezione trasversale vengono analizzati trazione e compressione nella direzione delle fibre, flessione, flessione e trazione/compressione, nonché taglio dovuto a forza trasversale.

Per la verifica degli elementi strutturali soggetti a instabilità per inflessione e inflessione laterale secondo il metodo dell'asta sostitutiva vengono considerati compressione centrale pianificata, flessione con e senza forza di compressione, e flessione e trazione. Si determina la deformazione per campi interni e mensole e la si confronta con la deformazione massima consentita.

Casi di progettazione separati consentono un'analisi flessibile per aste, set di aste e azioni selezionate, nonché per le singole indagini di stabilità.

Parametri rilevanti per la progettazione come ad esempio, progettazione di stabilità, durata dell'azione in caso di incendio, snellezze delle aste, deformazione limite possono essere adattati come desiderato.

RF-/TIMBER CSA | Risultati

Dopo la progettazione, i risultati vengono visualizzati in tabelle chiare. Tutti i valori intermedi (ad esempio, le forze interne rilevanti, i fattori di adattamento…) possono essere acquisiti, rendendo le verifiche trasparenti. I risultati sono presentati ordinati per casi di carico, sezioni trasversali, insieme di aste e aste. Se la verifica non viene soddisfatta, le sezioni trasversali interessate possono essere sottoposte a un processo di ottimizzazione.

Il grado di utilizzo è rappresentato nel modello RFEM/RSTAB con colori diversi. In questo modo, è possibile riconoscere a colpo d'occhio le aree critiche o sovradimensionate. Anche la valutazione mirata è garantita tramite la visualizzazione dei diagrammi dei risultati sull'asta o sull'insieme di aste.

Oltre ai dati di input e output tabellari, inclusi i dettagli di progettazione, tutte le grafiche possono essere integrate nel protocollo di stampa. Questo garantisce una documentazione comprensibile e chiara. Il contenuto del protocollo e il livello di dettaglio desiderato per l'output delle singole verifiche possono essere selezionati specificamente.
