modulo aggiuntivo RFEM 5
RF-TIMBER SANS

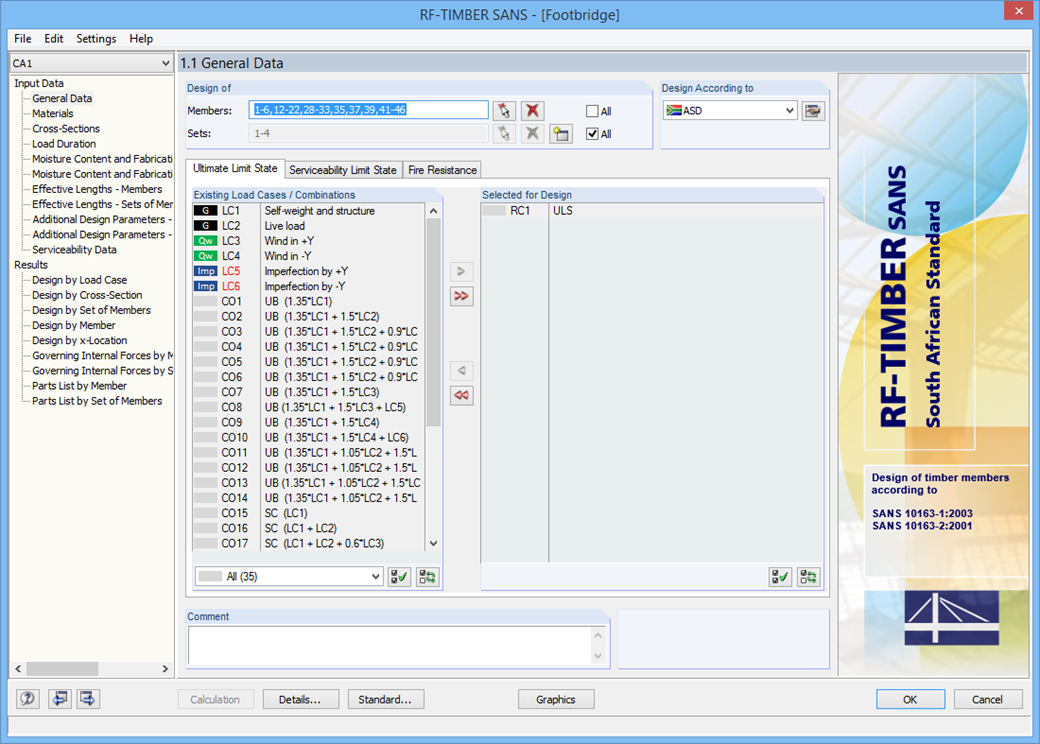

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per lo stato limite ultimo, lo stato limite di esercizio e la verifica della resistenza al fuoco. I materiali sono preimpostati in RFEM/RSTAB ma si possono cambiare in RF‑/TIMBER SANS. Le proprietà del materiale indicati nella rispettiva normativa sono memorizzati nella libreria.

Quando si verificano le sezioni trasversali, si può decidere se per la progettazione si vorranno prendere in considerazione la sezione trasversale selezionata in RFEM/RSTAB o una sezione trasversale modificata. Dopo aver controllato la sezione trasversale si assegnano le classi di durata del carico, le condizioni di umidità del legno e la sua conservazione sono definite.

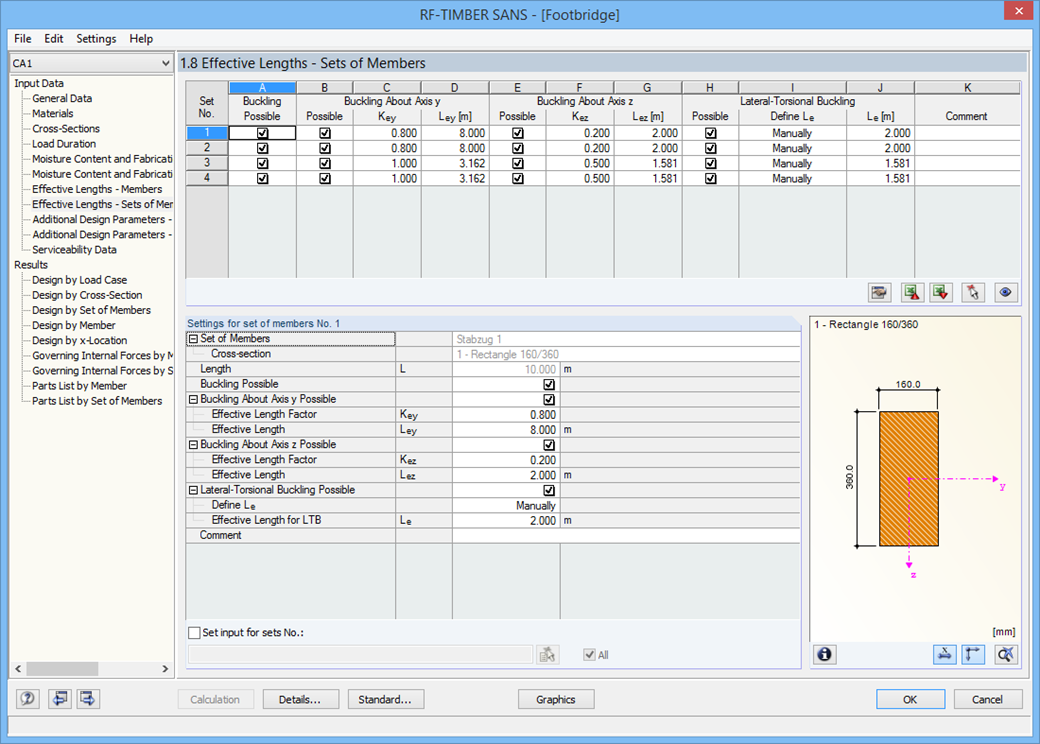

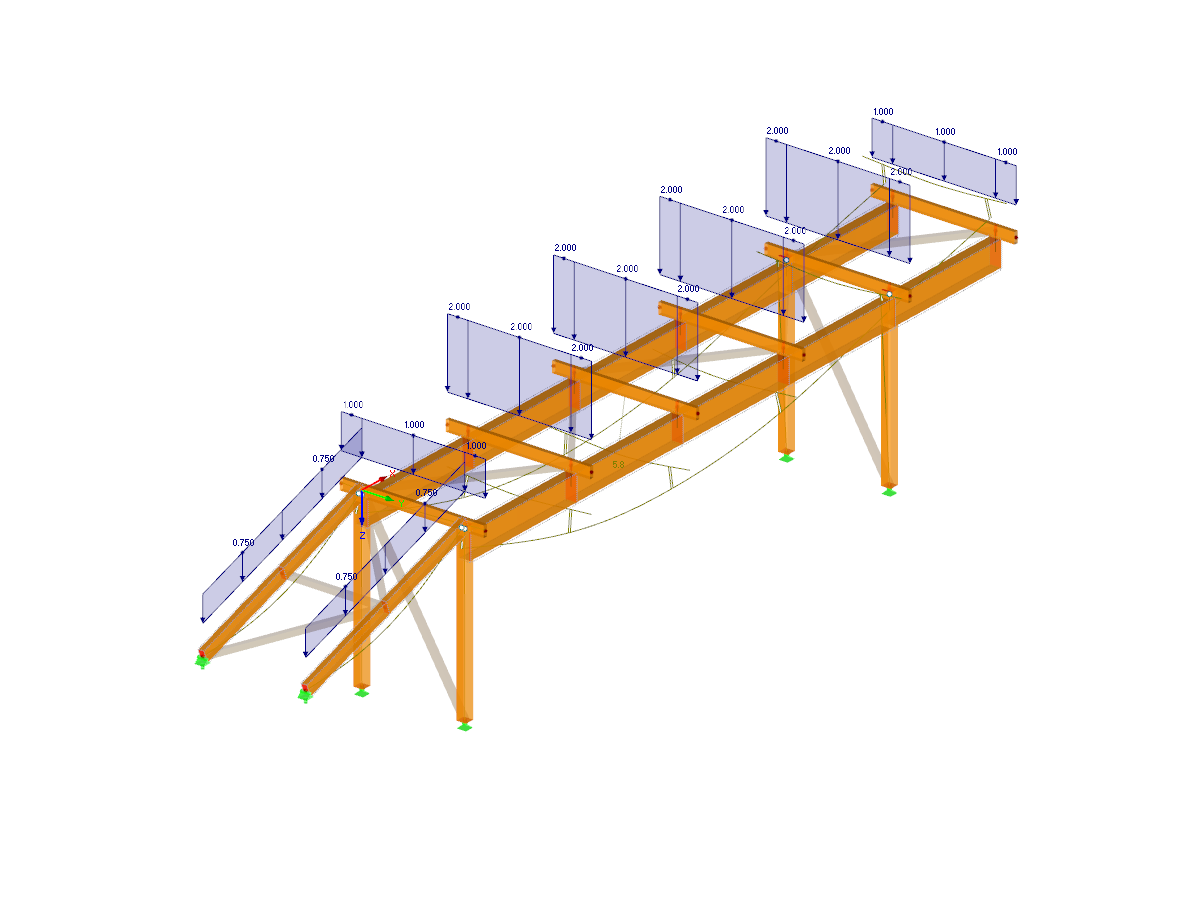

Per l'analisi degli spostamenti generalizzati, vengono specificate le lunghezze di riferimento delle aste e dei set di aste pertinenti. Quindi, è possibile considerare la direzione degli spostamenti, la contro freccia e il tipo di trave.

Per la verifica della resistenza al fuoco, è possibile definire i lati di carbonizzazione di un'asta o di un set di aste.

Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Tutti i valori intermedi (ad esempio, forze interne determinanti, coefficienti di correzione e così via) possono essere inclusi per rendere il progetto più trasparente. I risultati sono elencati per caso di carico, sezione trasversale, asta e set di aste.

Se l'analisi non riesce, le sezioni trasversali pertinenti possono essere modificate in un processo di ottimizzazione. È anche possibile trasferire le sezioni trasversali ottimizzate a RFEM/RSTAB per eseguire un nuovo calcolo.

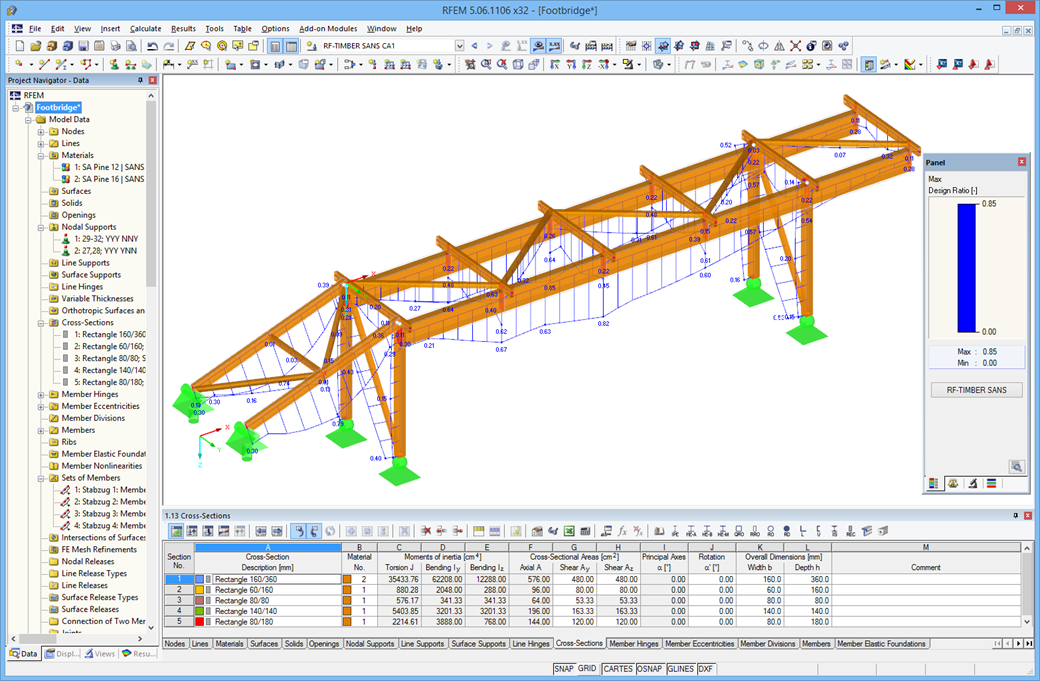

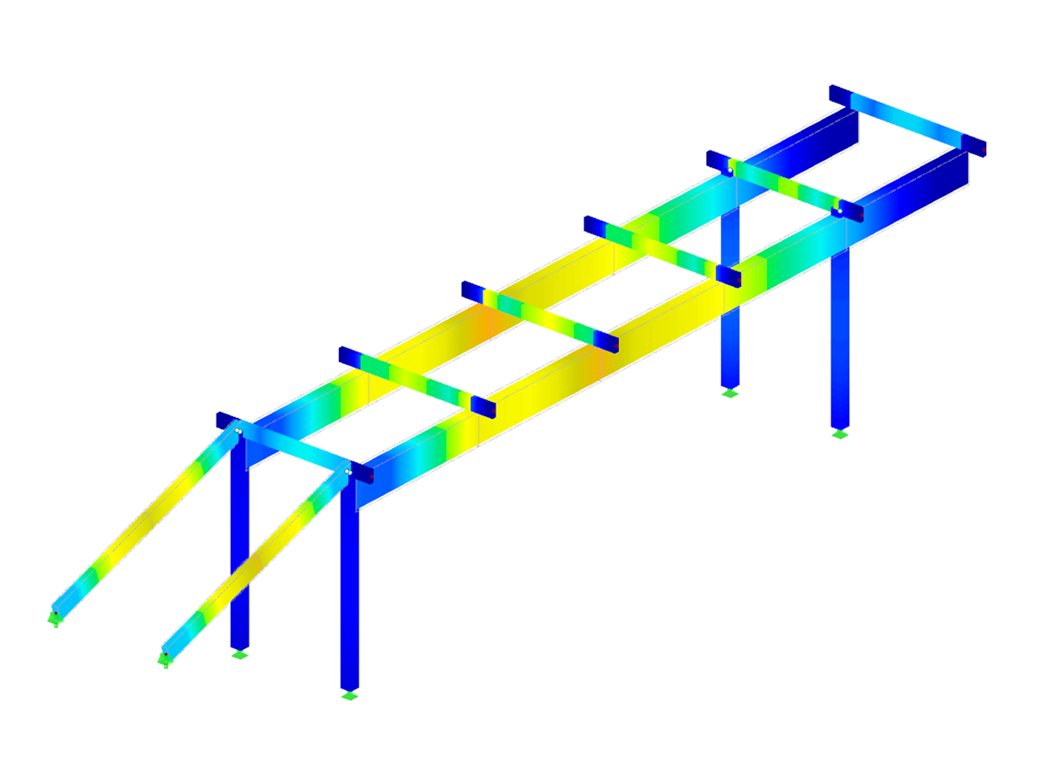

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
