Moduli aggiuntivi di RFEM 5 - Strutture in legno

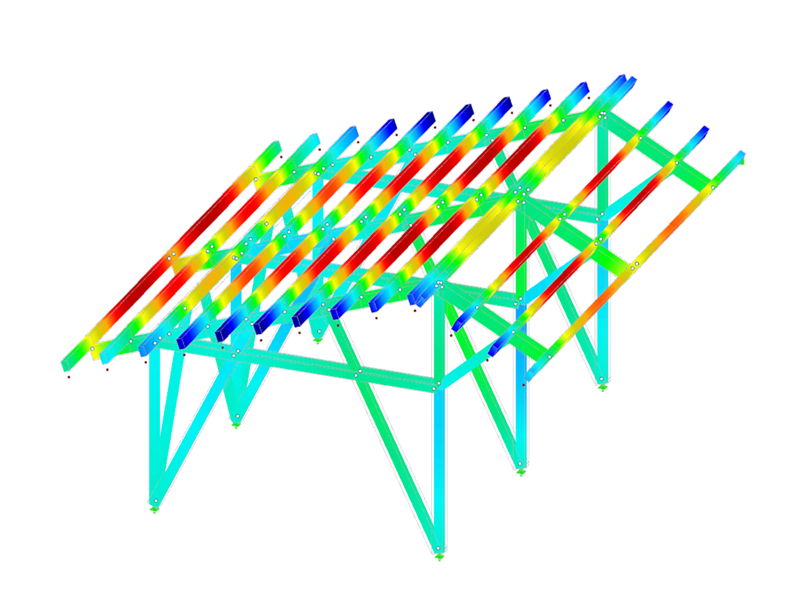

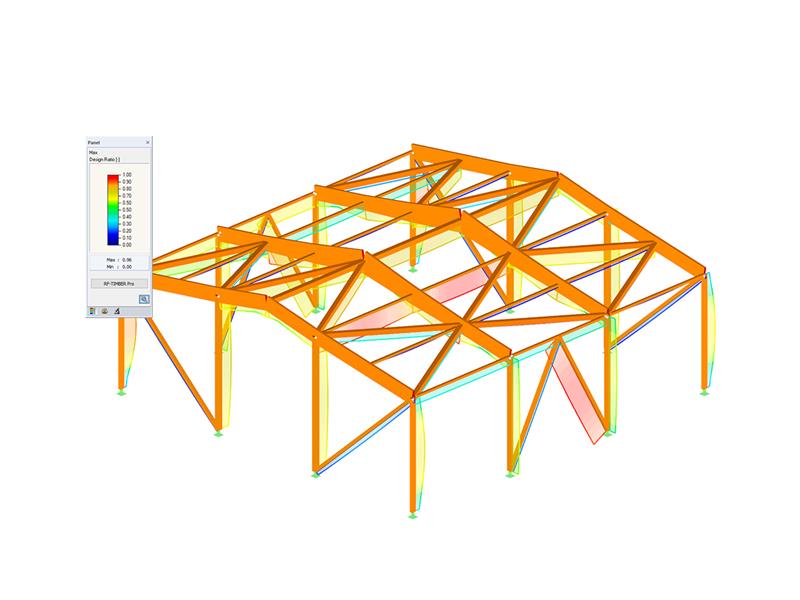

RF-TIMBER Pro esegue la verifica di trazione, stabilità, stato limite di esercizio e resistenza al fuoco di aste in legno secondo le norme selezionate.

Oltre all'analisi delle tensioni, RF-TIMBER Pro esegue un'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine, nonché lo stato limite di esercizio e la verifica della resistenza al fuoco. Inoltre, è possibile ottimizzare automaticamente le sezioni trasversali.

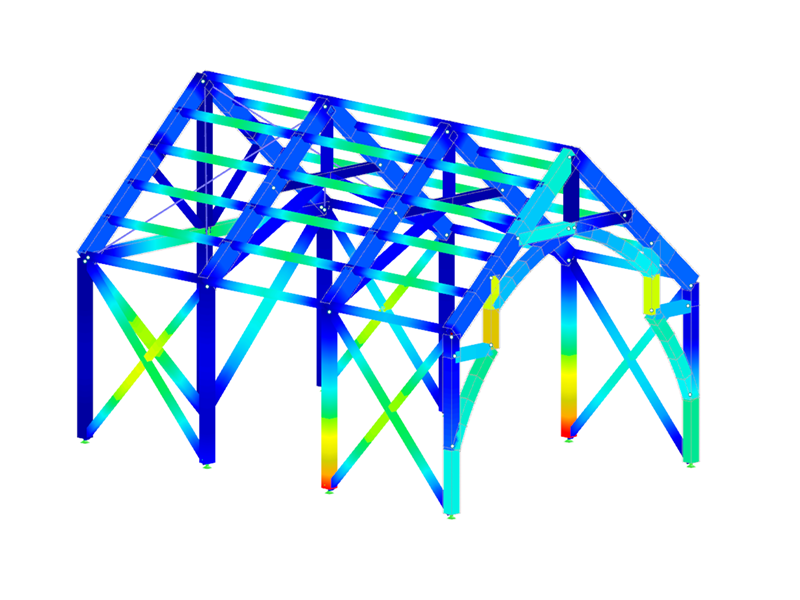

Il modulo aggiuntivo RF-TIMBER AWC esegue la verifica allo stato limite ultimo, allo stato limite di esercizio e alla resistenza al fuoco secondo la norma americana ANSI/AWC NDS e include i metodi di verifica Load and Resistance Factor Design (LRFD) e Allowable Stress Design (ASD) ).

Oltre all'analisi delle tensioni, RF-TIMBER AWC esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Inoltre, è possibile eseguire il progetto allo stato limite di esercizio e il progetto di resistenza al fuoco (ASD).

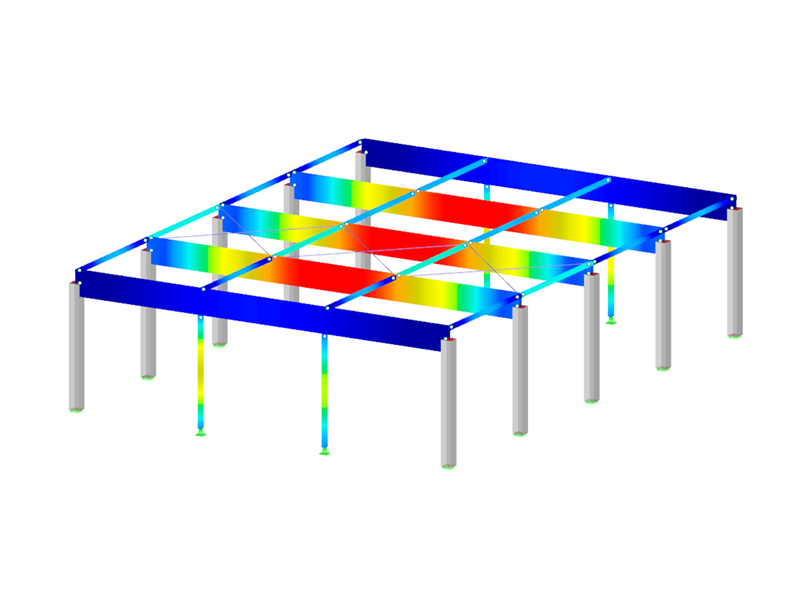

Il modulo aggiuntivo RF-TIMBER CSA esegue la verifica allo stato limite ultimo, allo stato limite di esercizio e alla resistenza al fuoco secondo la norma canadese per le strutture in legno. Include il metodo di verifica Canada Limit States Design (LSD).

Oltre all'analisi delle tensioni, RF-TIMBER CSA esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Inoltre, è possibile eseguire la verifica allo stato limite di esercizio e la verifica della resistenza al fuoco.

RF-TIMBER NBR esegue la verifica allo stato limite ultimo e di esercizio secondo la norma brasiliana per le strutture in legno NBR.

Il modulo aggiuntivo RF-TIMBER NBR include un'ampia libreria di sezioni trasversali e una libreria di materiali estensibile con i valori di resistenza specifici della norma. Oltre all'analisi delle tensioni, RF-TIMBER NBR esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine.

RF-TIMBER SANS esegue la verifica allo stato limite ultimo, la verifica allo stato limite di esercizio e la verifica della resistenza al fuoco secondo la norma sudafricana per le strutture in legno SANS. Comprende le procedure di verifica per la verifica agli stati limite (LSD) e la verifica delle tensioni ammissibili (ASD).

Il modulo aggiuntivo RF-TIMBER SANS include un'ampia libreria di sezioni trasversali e una libreria di materiali estensibile con i valori di resistenza specifici della norma. Oltre all'analisi delle tensioni, RF-TIMBER SANS esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Inoltre, è possibile eseguire la verifica allo stato limite di esercizio e la verifica della resistenza al fuoco.

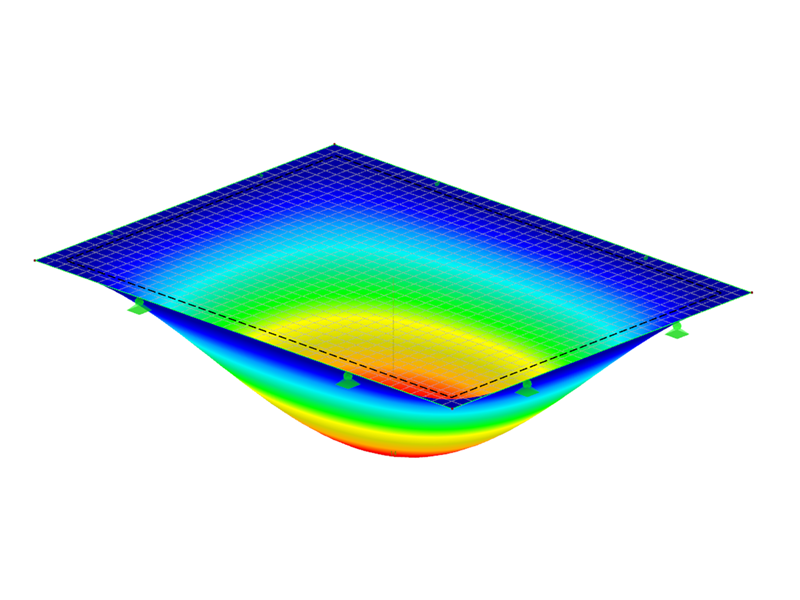

Il modulo aggiuntivo RF-LAMINATE consente agli ingegneri di eseguire l'analisi delle tensioni e delle inflessioni delle superfici laminate. Il calcolo, che tiene conto dei collegamenti di taglio e segue la teoria delle strutture di materiali stratificati.

Una matrice di rigidezza globale locale della rispettiva superficie viene creata dalla struttura a strati definita dall'utente. In questo caso, il modulo aggiuntivo è adatto per la progettazione di elementi in legno a strati incrociati e plastica fibrorinforzata, ad esempio.

RF-JOINTS Timber - Steel for Timber Joints è un modulo aggiuntivo per RFEM 5 che consente di progettare collegamenti in cui le aste in legno sono collegate indirettamente tra loro tramite piastre di acciaio. Il modulo fornisce elementi di collegamento sotto forma di perni, come tasselli, viti, chiodi e bulloni.

È possibile importare i parametri di collegamento dai moduli aggiuntivi RF-JOINTS Timber. Le aste collegate sono importate dal modello RFEM. Il modulo aggiuntivo controlla automaticamente se tutte le condizioni geometriche sono soddisfatte.

Il modulo aggiuntivo RF-JOINTS Timber - Timber to Timber viene utilizzato per progettare collegamenti in cui le aste in legno sono collegate direttamente tra loro tramite viti oblique.

L'applicazione consente la progettazione di giunti incernierati, considerando l'inclinazione biassiale dell'asta collegata (come un puntone), per diametri dei bulloni da 6 mm a 12 mm. Esegue controlli automatici della distanza minima tra le viti e, opzionalmente, fornisce una definizione libera delle distanze delle viti.
