A combinação de ações deve ter como objetivo encontrar a combinação de cargas mais desfavorável para o dimensionamento para cada localização da estrutura. Cada caso de carga adicional com um efeito de alteração aumenta as combinações possíveis e, portanto, aumenta o número de combinações de carga a serem analisadas.
Uma vez que o esforço de cálculo aumenta com o número de combinações de carga, é sempre importante manter o número de combinações de carga baixo. Por exemplo, ao examinar os resultados de todos os casos de carga envolvidos, é possível excluir os casos de carga sem efeito e, assim, finalmente reduzir o número de combinações de carga a serem analisadas.

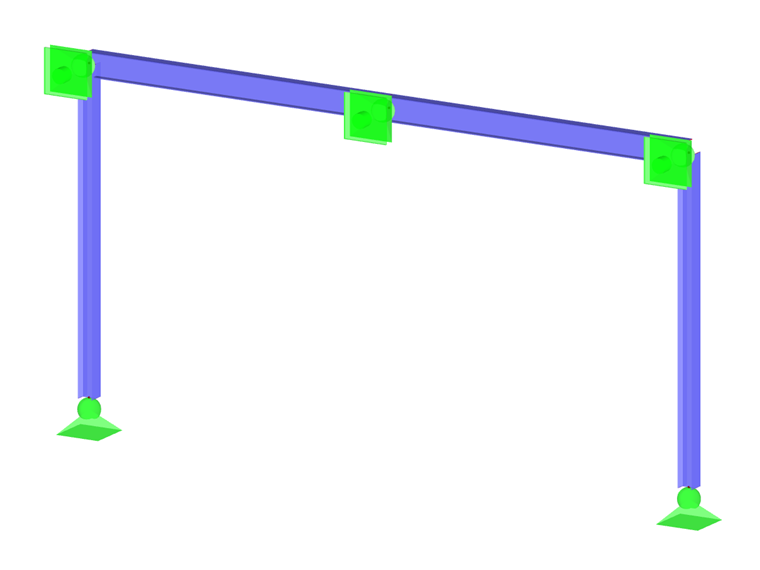

Por exemplo, um pórtico de duas articulações simétrico tem os seguintes casos de carga principais:
| Caso de carga | Descrição | Efeito | Força axial no pilar esquerdo | Força axial no pilar direito |
|---|---|---|---|---|
| 1 | Peso próprio | Permanente | - 3,38 kN | - 3,38 kN |
| 2 | Vento para a direita | variável | + 2,00 kN | - 2,00 kN |
| 3 | Levantamento de vento | variável | + 4,00 kN | + 4,00 kN |
| 4 | Neve | variável | - 4,00 kN | -4,00 kN |
Como o CC1 está sempre atuando e os outros três casos de carga podem ocorrer alternativamente, resultam as seguintes oito combinações matematicamente possíveis:
CO1 = CC1 + CC2 + CC3 + CC4
CC2 = CC1
CC3 = CC1 + CC2
CO4 = CC1 + CC3
CC5 = CC1 + CC4
CO6 = CC1 + CC2 + CC3
CO7 = CC1 + CC3 + CC4
CO8 = CC1 + CC2 + CC4
Esta seleção pode ser reduzida, por exemplo, utilizando as participações em casos de carga para obter resultados de força normal extremos a partir de uma combinação de resultados lineares. Para fazer isso, os resultados dos casos de carga disponíveis devem ser sobrepostos linearmente em cada ponto do modelo de acordo com a norma de sobreposição selecionada e as participações dos casos de carga devem ser utilizadas para atingir resultados de combinação extremos para reduzir o número de combinações de carga analisadas.
Para o pórtico de duas articulações, esta combinação de resultados linear ficaria assim:
CR = CC1/permanente + CC2 + CC4
Considerando as forças axiais dos pilares, a sobreposição produz os seguintes valores extremos resultantes:
| Situação Extrema | força axial | Contribuição do caso de carga |
|---|---|---|
| Máximo N - Pilar Esquerdo | + 2,62 kN | CC1, CC2, CC3 |
| Mínimo N - Pilar Esquerdo | - 7,38 kN | CC1, CC4 |
| Máximo N - Pilar direito | + 0,62 kN | CC1, CC3 |
| Máximo N - coluna à direita | - 9,38 kN | CC1, CC2, CC4 |
Ao considerar os casos de carga determinados, pode reduzir as oito combinações de carga originais para quatro combinações de carga:
CO1 = CC1 + CC2 + CC3
CC2 = CC1 + CC4
CC3 = CC1 + CC3
CO4 = CC1 + CC2 + CC4

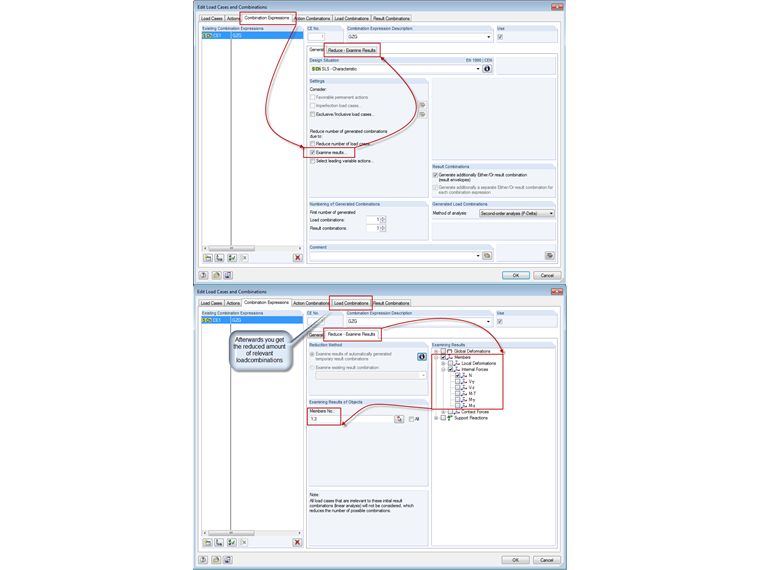

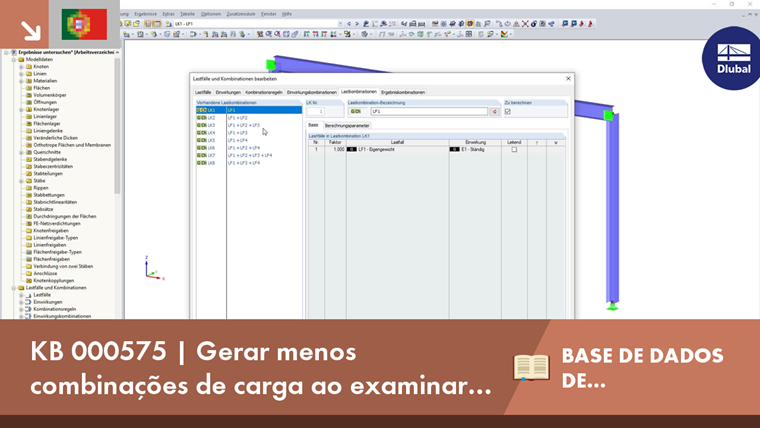

No RFEM 5 e no RSTAB 8, pode implementar este tipo de redução no menu "Editar casos e combinações de carga" no separador "Regras de combinação" com a opção "Examinar resultados…".

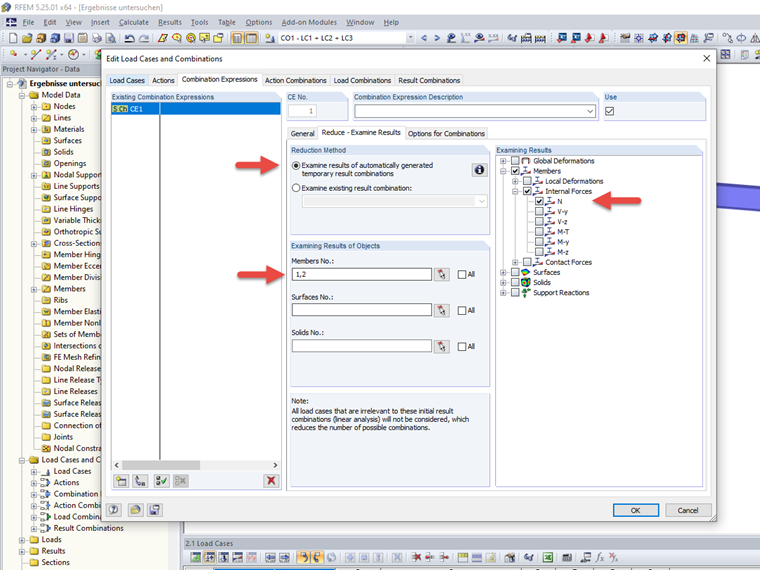

Para fazer isso, ative a combinação de resultados a ser analisada para um critério de resultado específico com uma determinada seleção de elementos no sub -separador "Reduzir - Examinar resultados".
O programa leva em consideração essas informações para a determinação automática das combinações necessárias.
