La combinación de acciones debe tener como objetivo encontrar la combinación de cargas más desfavorable para el diseño para cada ubicación de la estructura. Cada caso de carga adicional con un efecto cambiante aumenta las combinaciones posibles y, por lo tanto, aumenta el número de combinaciones de carga a analizar.
Dado que el esfuerzo de cálculo aumenta con el número de combinaciones de carga, siempre es importante mantener bajo el número de combinaciones de carga. Por ejemplo, al examinar los resultados de todos los casos de carga involucrados, puede excluir los casos de carga sin efecto y, por lo tanto, finalmente reducir el número de combinaciones de carga a analizar.

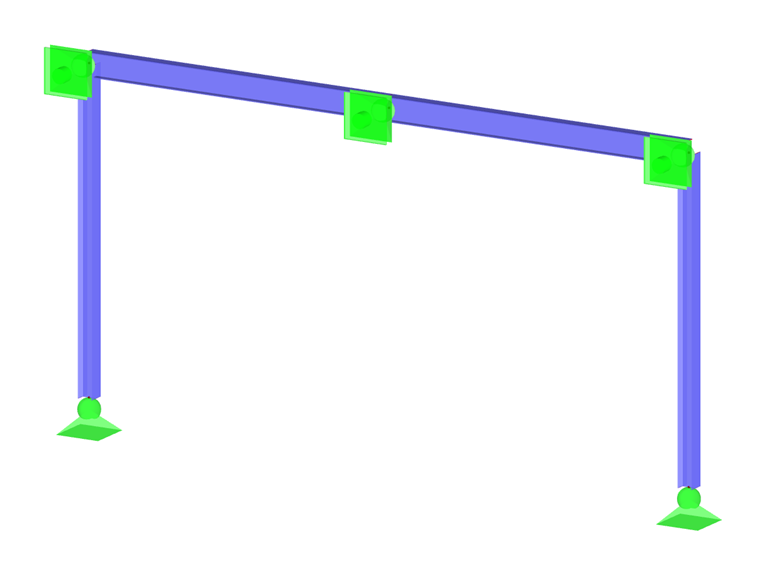

Por ejemplo, un pórtico simétrico de dos articulaciones tiene los siguientes casos de carga principales:
| Caso de carga | Descripción del trabajo | Efecto | Columna izquierda de la fuerza axial | Columna derecha de la fuerza axial |
|---|---|---|---|---|
| 1 | Peso propio | Permanente | - 3,38 kN | - 3,38 kN |
| 2 | Viento a la derecha | variable | + 2,00 kN | - 2,00 kN |
| 3 | Levantamiento de viento | variable | + 4,00 kN | + 4,00 kN |
| 4 | Nieve | variable | - 4,00 kN | -4,00 kN |
Debido a que CC1 actúa siempre y los otros tres casos de carga se pueden dar alternativamente, se obtienen las siguiente ocho combinaciones matemáticamente posibles:
CO1 = CC1 + CC2 + CC3 + CC4
CC2 = CC1
CC3 = CC1 + CC2
CO4 = CC1 + CC3
CC5 = CC1 + CC4
CO6 = CC1 + CC2 + CC3
CO7 = CC1 + CC3 + CC4
CO8 = CC1 + CC2 + CC4
Esta selección se puede reducir, por ejemplo, utilizando las participaciones del caso de carga para lograr resultados de fuerza normal extrema a partir de una combinación de resultados lineal. Para hacer esto, los resultados de los casos de carga disponibles se deben superponer linealmente en cada punto del modelo según la norma de superposición seleccionada, y las participaciones de los casos de carga se deben usar para lograr resultados de combinación extremos para reducir el número de combinaciones de carga analizadas.
Para el pórtico de dos articulaciones, esta combinación de resultados lineales se vería así:
CR = CC1/permanente + CC2 + CC4
Considerando los esfuerzos axiles de los pilares, la superposición produce los siguientes valores extremos resultantes:
| Situación extrema | esfuerzo axil | Contribución del caso de carga |
|---|---|---|
| N máximo - columna izquierda | + 2,62 kN | CC1, CC2, CC3 |
| Mínimo N - Columna izquierda | - 7,38 kN | CC1, CC4 |
| N máximo - columna derecha | + 0,62 kN | CC1, CC3 |
| N máximo - columna a la derecha | - 9,38 kN | CC1, CC2, CC4 |
Al considerar los casos de carga determinados, puede reducir las ocho combinaciones de carga originales a cuatro combinaciones de carga:
CO1 = CC1 + CC2 + CC3
CC2 = CC1 + CC4
CC3 = CC1 + CC3
CO4 = CC1 + CC2 + CC4

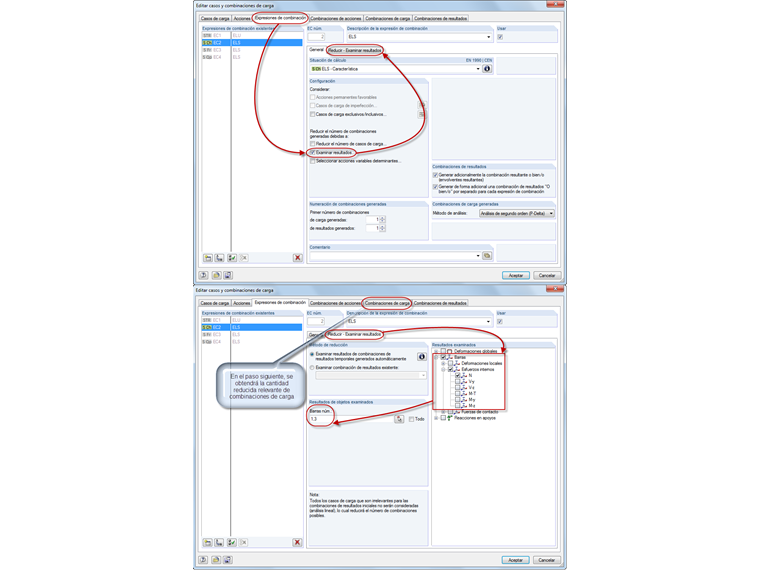

En RFEM 5 y RSTAB 8, puede implementar este tipo de reducción en el menú "Editar casos de carga y combinaciones" en la pestaña "Reglas de combinación" con la opción "Examinar resultados ...".

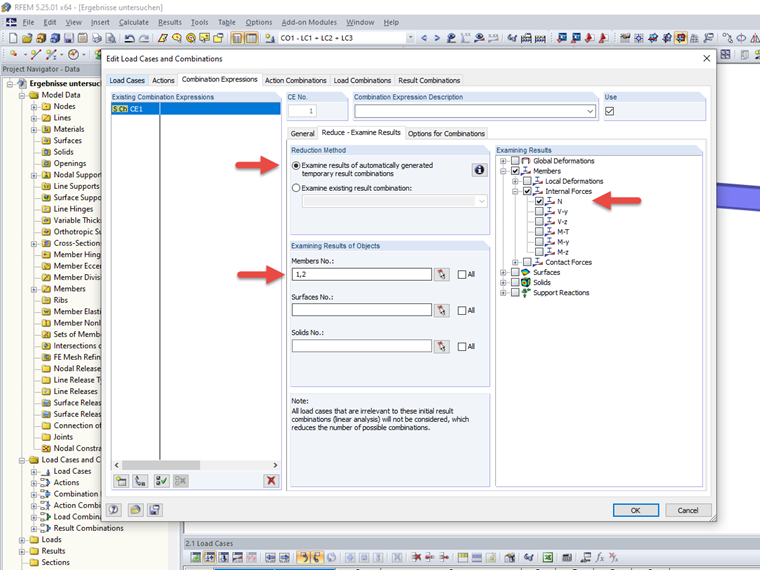

Para hacer esto, active la combinación de resultados a analizar para un criterio de resultados específico con una selección de elemento determinada en la subpestaña "Reducir - Examinar resultados".
El programa tiene en cuenta esta información para la determinación automática de las combinaciones necesarias.
