Redukcja uwzględnionych przypadków obciążeń dla kombinacji 2

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

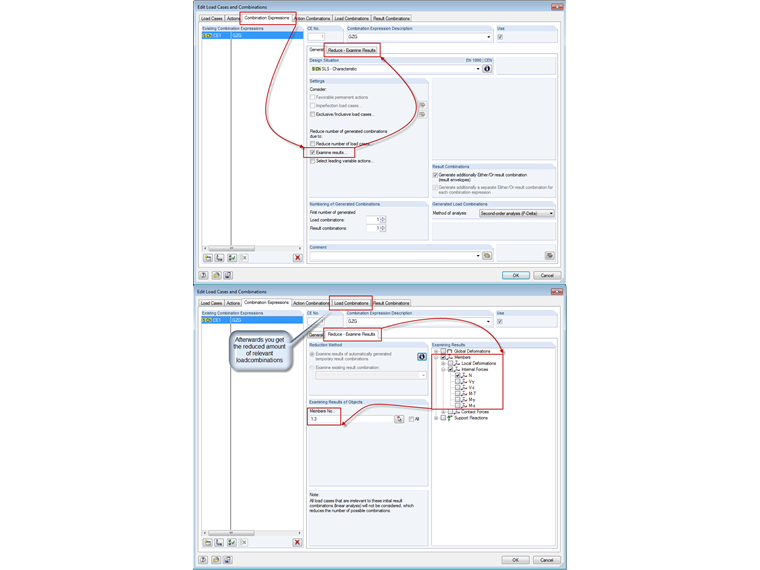

Oprócz metody redukcji „Zmniejszyć liczbę przypadków obciążeń” można również zastosować metodę „Zbadać wyniki”. Opcja ta ma również na celu zmniejszenie liczby matematycznie możliwych kombinacji według określonych kryteriów.

Jako kryterium redukcji opcja ta nie wykorzystuje atrybutu znaku, jak w metodzie „Zmniejsz liczbę przypadków obciążeń ...”, ale zamiast tego oblicza wewnętrznie kombinację wyników RC z poszczególnych przypadków obciążeń na podstawie wybranego standardu superpozycji i bada wynikowe wartości ekstremalne oraz odpowiadające im przypadki obciążeń LC w każdym punkcie. W ten sposób otrzymujemy kombinację przypadków obciążeń „max” i „min” w każdym punkcie. Te „ekstremalne” kombinacje obciążeń są nowymi wynikami i są wykorzystywane do automatycznego generowania kombinacji obciążeń. W większości przypadków tylko niektóre kombinacje obciążeń dają wyraźne wyniki, więc ta metoda jest bardzo przydatna w celu zmniejszenia możliwych kombinacji obciążeń.

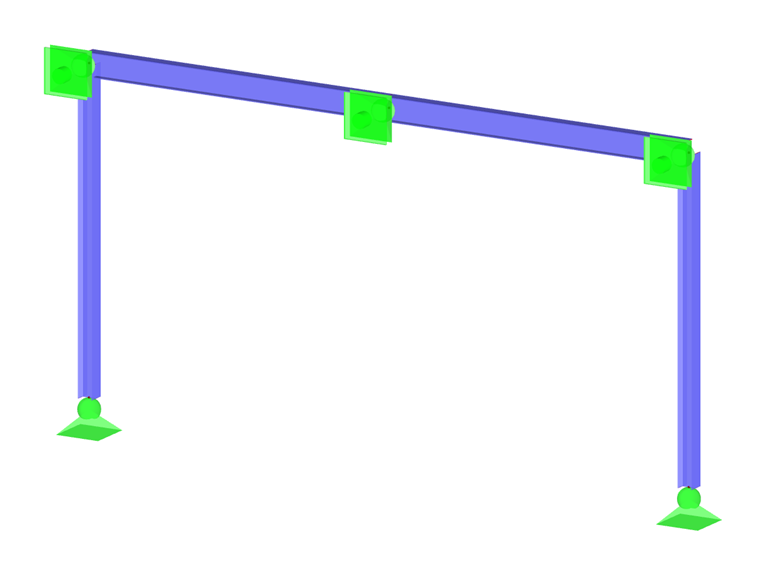

Możemy sobie wyobrazić na przykład następujące przypadki obciążeń dla symetrycznej ramy z zawiasami:
Przypadek obciążenia | Opis | Efekt | Siła osiowa - kolumna po lewej | Siła osiowa - prawa kolumna
1 | ciężar własny | stały | ściskanie (-10 kN) | kompresja (-10 kN)
2 | wiatr w prawo | alternatywa | rozciąganie (5 kN) | ściskanie (-5 kN)
3 | wiatr podnoszący | alternatywa | rozciąganie (3 kN) | rozciąganie (3 kN)
4 | śnieg | alternatywa | ściskanie (-12 kN) | kompresja (-12 kN)

W ten sposób algorytm oblicza następującą kombinację wyników RC zgodnie ze standardowym kryterium:
KW: PO1/stały + PO2 + PO3 + PO4

Biorąc pod uwagę siły osiowe słupów, superpozycja daje następujące wynikowe wartości ekstremalne:
Lewy słup
maksymalna N = -2 kN (LC1, LC2, LC3)
minimum N = -22 kN (LC1, LC4)
Prawy słup
maksymalna N = -7 kN (LC1, LC3)
minimum N = -27 kN (LC1, LC2, LC4)

Jeśli weźmiemy pod uwagę kombinacje obciążeń dające wyniki wartości ekstremalnych, otrzymujemy:
KO1: PO1 + PO2 + PO3
KO2: PO1 + PO4
KO3: PO1 + PO3
KO4: PO1 + PO2 + PO4

Po zsumowaniu grup otrzymujemy tylko cztery kombinacje obciążeń zamiast tylko ośmiu możliwych.

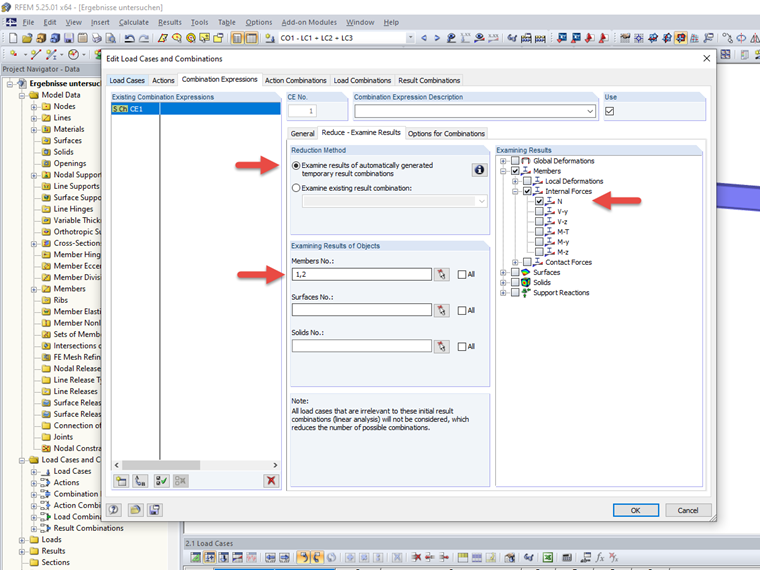

Ustawienia szczegółowe metody „Przeanalizuj wyniki” umożliwiają generowanie kombinacji obciążeń dla niektórych elementów konstrukcji w oparciu o określone typy wyników. Ponadto ta metoda oceny umożliwia dowolne określenie podstawowej kombinacji wyników w celu określenia charakterystycznych kombinacji obciążeń. Ta opcja stanowi faktyczną zaletę tej metody i umożliwia uwzględnienie doświadczenia w tworzeniu kombinacji.
