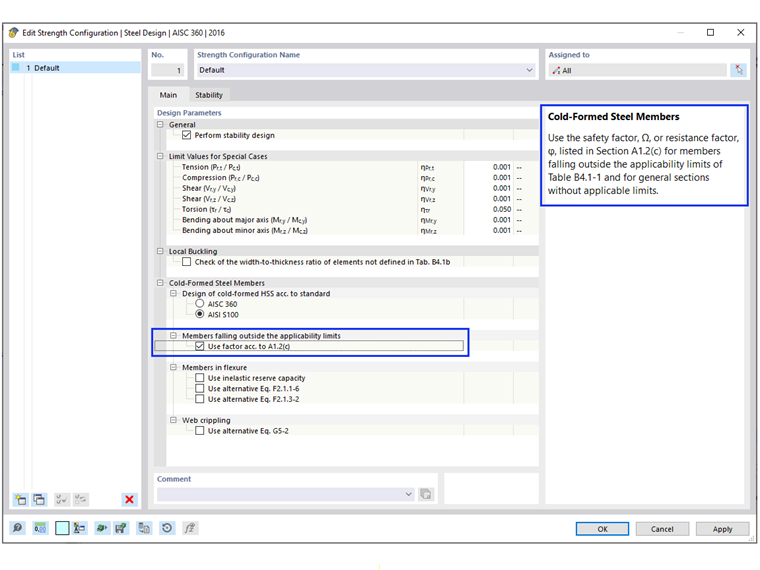

O fator de segurança Ω e o fator de resistência Φ utilizados nos capítulos E a H são adequados apenas para secções que cumprem as limitações da Tabela B4.1-1. Para todas as outras secções que excederem qualquer um dos limites, são aplicados fatores de segurança Ω mais altos ou fatores de resistência Φ mais baixos de acordo com a secção A1.2(C). No RFEM, esta limitação é verificada por defeito. O utilizador tem a opção de desativar esta verificação na "Configuração de resistência".

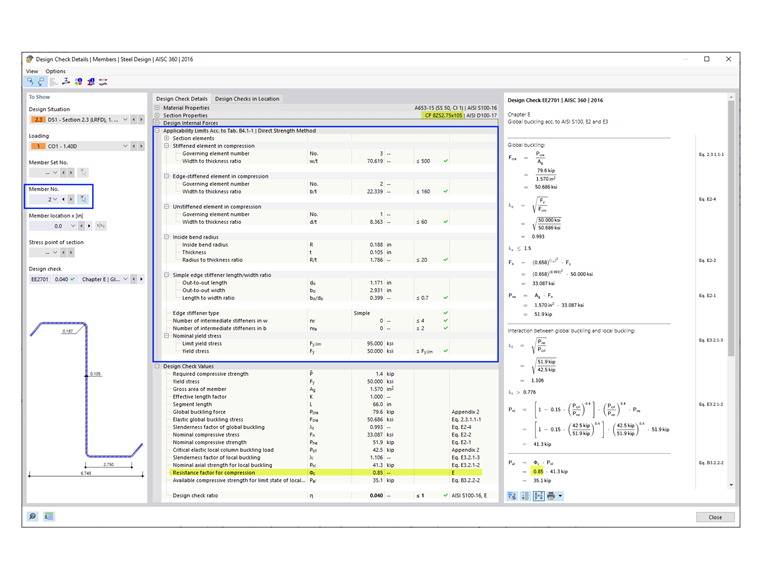

As formas que podem ser verificadas no RFEM incluem a C, Z, L, I (duplo C costas com costas), ómega, retangular e redonda oca. No exemplo da Figura 02, a secção 8ZS2,75 x 105 cumpre os limites de aplicabilidade.

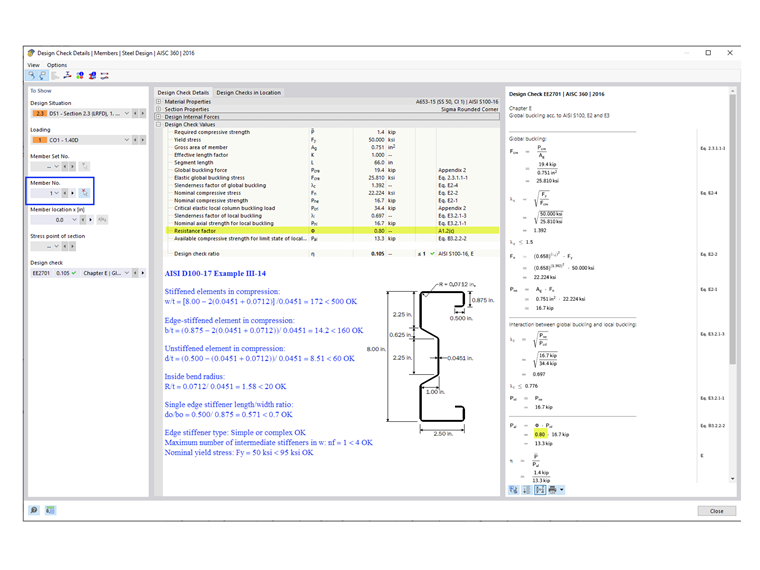

Para secções gerais/complexas, como a secção sigma utilizada no exemplo III-14 da AISI D100-17 (representada na Figura 03), os fatores mais conservadores são aplicados automaticamente. Consequentemente, é utilizado Φc = 0,80 nas verificações de dimensionamento do RFEM. No entanto, o cálculo manual mostra que a secção sigma realmente cumpre os limites de aplicabilidade e que pode ser utilizado Φc = 0,85.
