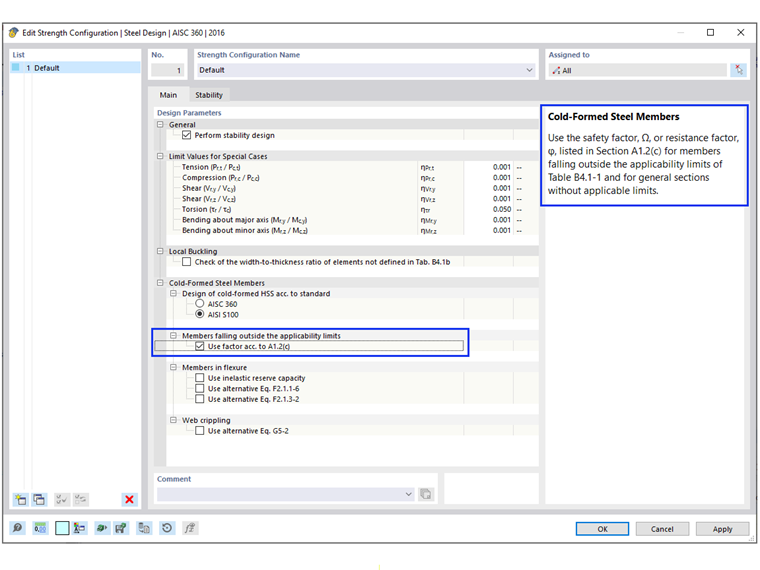

Il coefficiente di sicurezza Ω e il coefficiente di resistenza Φ utilizzati nei capitoli da E ad H sono appropriati solo per le sezioni che soddisfano le limitazioni nella tabella B4.1-1. Per tutte le altre sezioni che superano uno qualsiasi dei limiti, vengono applicati coefficienti di sicurezza Ω più elevati o coefficienti di resistenza Φ inferiori secondo la sezione A1.2(C). In RFEM, questa limitazione è selezionata per impostazione predefinita. L'utente ha la possibilità di disattivare questo controllo nella "Configurazione della forza".

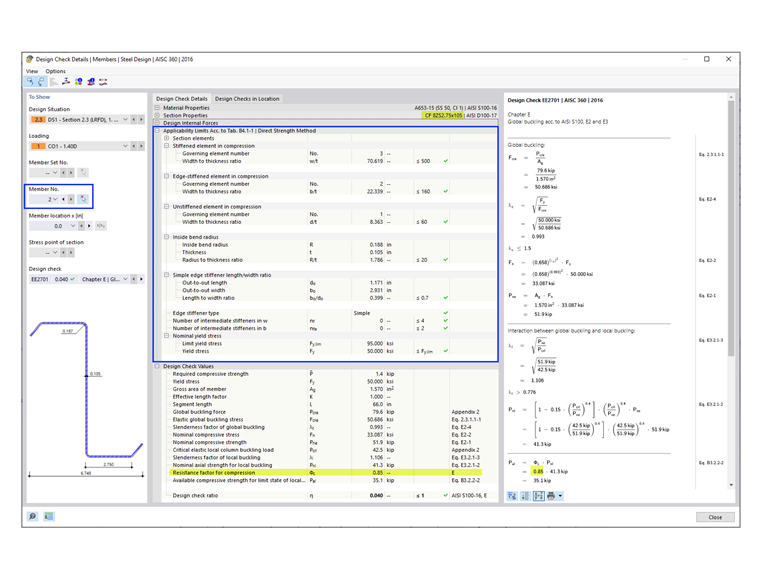

Le forme che possono essere controllate in RFEM includono C, Z, L, I (doppio C dorso a dorso), cappello, rettangolare e rotondo HSS. Nell'esempio mostrato nell'immagine 02, la sezione 8ZS2.75 x 105 soddisfa i limiti di applicabilità.

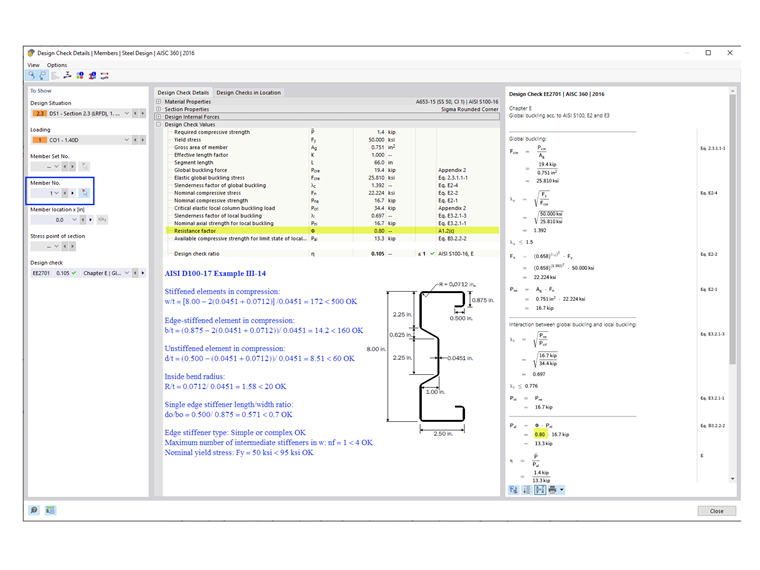

Per le sezioni generali/complesse, come la sezione sigma utilizzata nell'Esempio III-14 di AISI D100-17 (mostrato nell'immagine 03), vengono applicati automaticamente i fattori più conservativi. Di conseguenza, Φc = 0,80 viene utilizzato nelle verifiche di progetto RFEM. Tuttavia, il calcolo manuale mostra che la sezione sigma soddisfa effettivamente i limiti di applicabilità e che Φc = 0,85 può essere utilizzato invece.
