AISI Tabela B4.1-1 Ograniczenia zastosowania

Czy program RFEM sprawdza granice stosowalności tabeli AISI B4.1-1?


Odpowiedź:

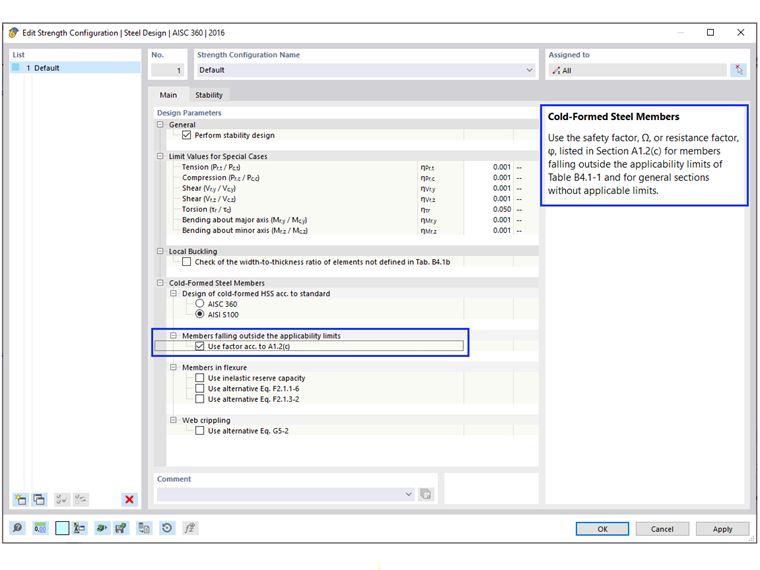

Współczynnik bezpieczeństwa Ω i współczynnik rezystancji Φ użyte w rozdziałach od E do H są odpowiednie tylko dla przekrojów, które spełniają ograniczenia w Tabeli B4.1-1. Dla wszystkich pozostałych przekrojów, które przekraczają którąkolwiek z wartości granicznych, stosowane są wyższe współczynniki bezpieczeństwa Ω lub niższe współczynniki rezystancji Φ, zgodnie z sekcją A1.2(C). W programie RFEM to ograniczenie jest zaznaczone domyślnie. Użytkownik ma możliwość dezaktywacji tego pola w "Konfiguracji wytrzymałości".

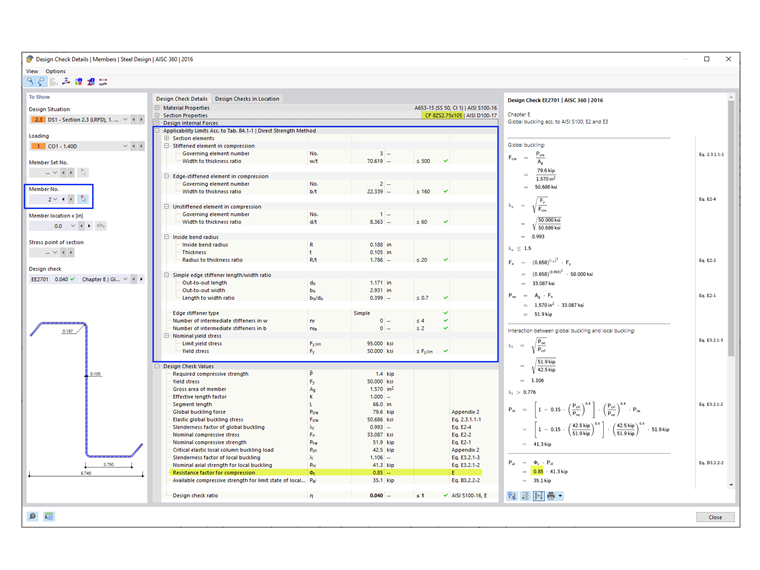

Kształty, które można sprawdzić w programie RFEM, to między innymi C, Z, L, I (podwójny C), kapelusz, prostokątny i okrągły HSS. W przykładzie pokazanym na rysunku 02, przekrój 8ZS2.75 x 105 spełnia ograniczenia stosowalności.

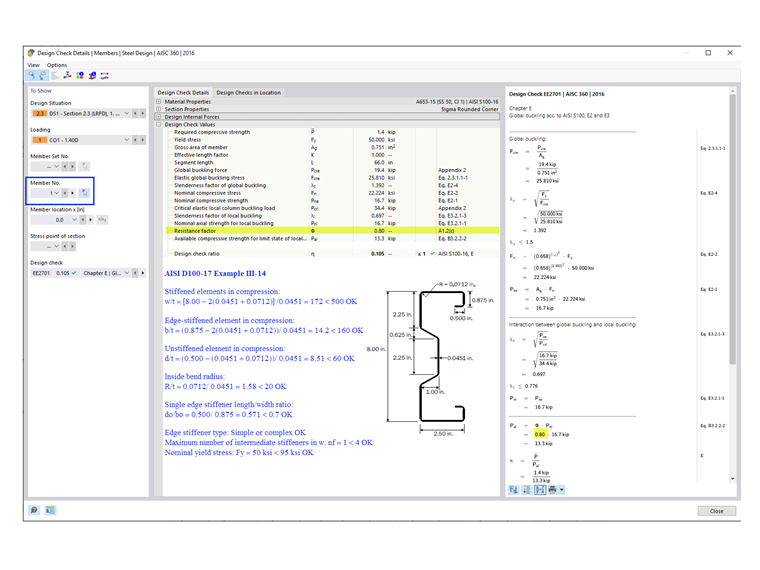

W przypadku przekrojów ogólnych/złożonych, takich jak przekrój sigma użyty w przykładzie III-14 z AISI D100-17 (pokazany na rys. 03), bardziej konserwatywne współczynniki są stosowane automatycznie. W rezultacie podczas obliczeń w programie RFEM wykorzystywane jest Φc = 0,80. Jednak obliczenia ręczne pokazują, że przekrój sigma faktycznie spełnia ograniczenia stosowalności i zamiast tego można zastosować Φc = 0,85.
