A geometria dos cabos de pré-esforço é descrita por meio de linhas.
Definindo linhas

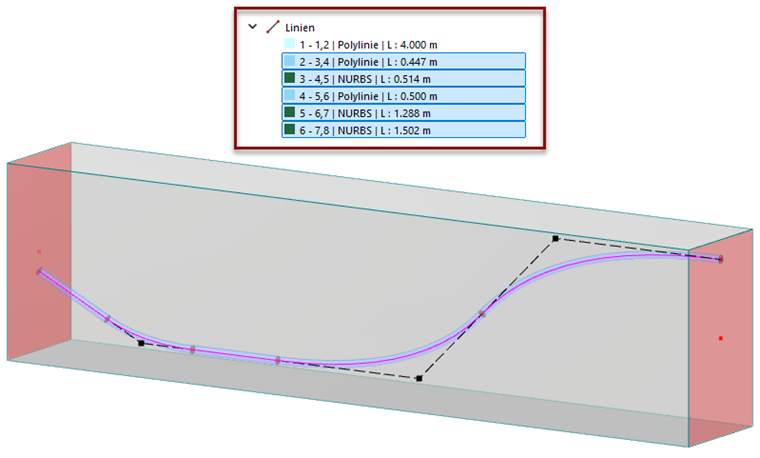

As linhas dos cabos de pré-esforço podem ser definidas livremente no espaço tridimensional. No entanto, as seguintes condições devem ser atendidas:

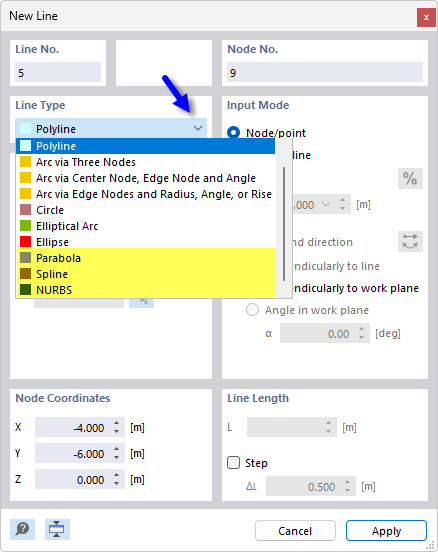

Tipos de linha adequados para cabos de pré-esforço são, por exemplo:
- Parábola
- Spline
- NURBS
Os tipos de linha são descritos no capítulo linhas do manual do RFEM.

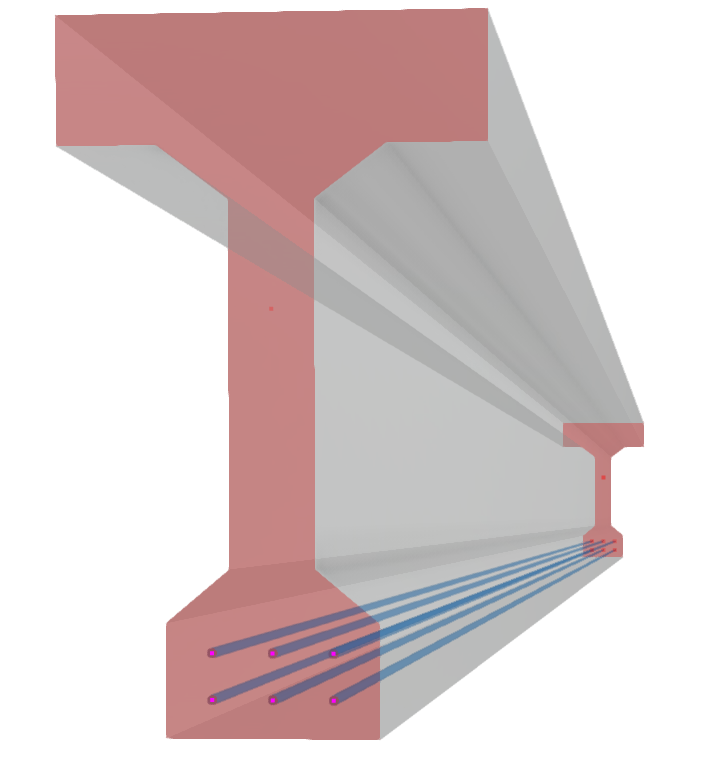

A linha de um cabo de pré-esforço não precisa estar presente ao longo de todo o comprimento da seção transversal do betão pré-esforçado. Assim, são possíveis arranjos escalonados de cabos de pré-esforço.
Importar geometria
Para modelar as linhas dos cabos de pré-esforço, você também pode usar opções de importação e scripts.
Fundo de tela
Por meio de fundos de tela, as linhas podem ser lidas no modelo como uma espécie de "camada". Elas podem então ser usadas para definir linhas. Esta possibilidade está descrita no capítulo fundos de tela do manual do RFEM.
Excel
O traçado de uma linha pode ser descrito por nós em um arquivo Excel. A planilha do Excel pode ser lida na tabela 'Nós'. Esta possibilidade está descrita no capítulo importar ou exportar tabela do Excel do manual do RFEM.
API
O serviço API da Dlubal, baseado em Python, oferece outra maneira de definir e atualizar confortavelmente a geometria do cabo de pré-esforço. No exemplo a seguir, é gerada a trajetória parabólica de um cabo de pré-esforço.
Usar blocos
A possibilidade de importação de blocos predefinidos de cabos de pré-esforço está em desenvolvimento.
