La geometria dei cavi di precompressione è descritta attraverso le linee.
Definire le linee

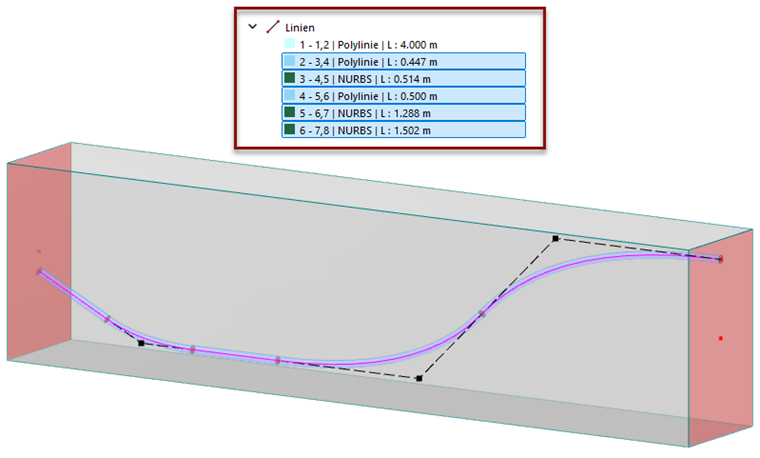

Le linee dei cavi di precompressione possono essere definite liberamente nello spazio tridimensionale. Tuttavia, si applicano le seguenti condizioni:

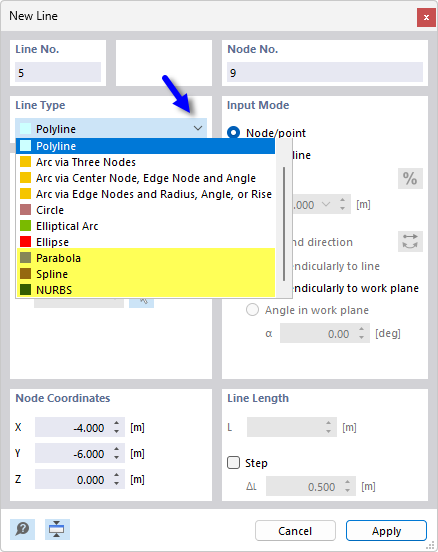

Tipi di linea adatti per i cavi di precompressione sono, ad esempio:
- Parabola
- Spline
- NURBS
I tipi di linea sono descritti nel capitolo Linien del manuale RFEM.
La linea di un cavo di precompressione non deve necessariamente coprire l'intera lunghezza della sezione in calcestruzzo precompresso. Questo permette disposizioni graduali di cavi di precompressione.
Importare la geometria
Per modellare le linee dei cavi di precompressione, è possibile utilizzare anche opzioni di importazione e script.
Sfondo foliato
Attraverso gli sfondi foliati, le linee possono essere lette nel modello come una sorta di "livello". Queste possono quindi essere utilizzate per posizionare le linee. Questa possibilità è descritta nel capitolo Hintergrundfolien del manuale RFEM.
Excel
L'andamento di una linea può essere descritto da nodi in un file Excel. Il foglio di lavoro Excel può essere letto nella tabella 'Nodi'. Questa possibilità è descritta nel capitolo Excel-Tabelle importieren oder exportieren del manuale RFEM.
API

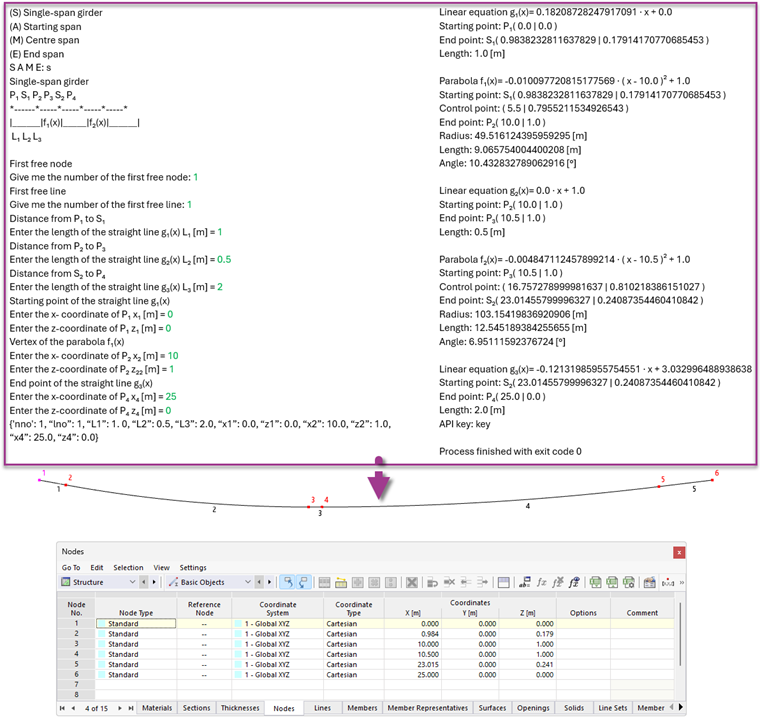

Il servizio API di Dlubal, basato su Python, offre un'altra possibilità per definire e aggiornare comodamente la geometria dei cavi di precompressione. Nel seguente esempio viene generato l'andamento parabolico di un cavo di precompressione.
Usare blocchi
L'opzione di importazione per blocchi predefiniti di cavi di precompressione è in fase di sviluppo.
