Geometria cięgna

Geometria cięgna jest opisywana za pomocą linii.

Definicje linii

Linie cięgien można definiować swobodnie w przestrzeni trójwymiarowej. Obowiązują jednak następujące warunki:

Odpowiednimi typami linii dla cięgien są na przykład:

• Parabola
• Splajn
• Nurbs

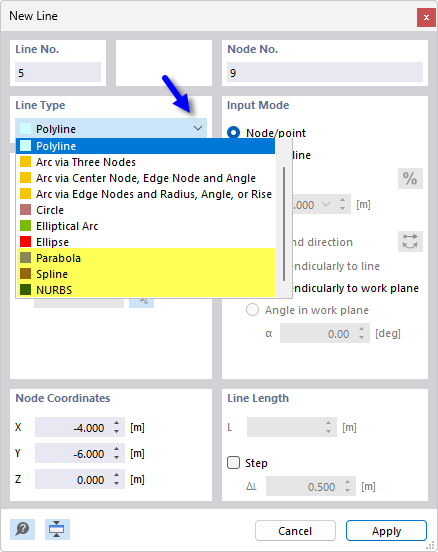

Typy linii dla cięgien

Typy linii są opisane w rozdziale Linie podręcznika RFEM.

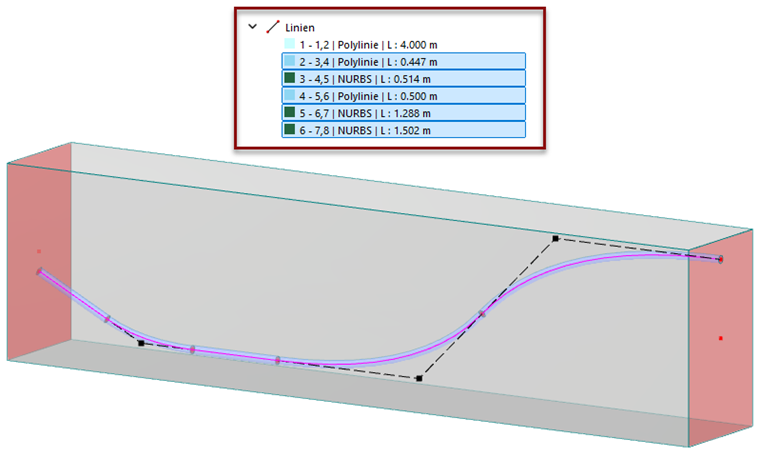

Definiowanie toru kabli sprężających w sekcjach

Linia cięgna nie musi przebiegać na całej długości przekroju sprężonego. Pozwala to na uzyskanie stopniowanego układu cięgien.

Import geometrii

Do modelowania linii cięgien można również wykorzystać opcje importu i skrypty.

Warstwa tła

Za pomocą warstw tła można wczytać linie do modelu jako rodzaj "warstwy". Można je następnie wykorzystać do wstawiania linii. Ta możliwość została opisana w rozdziale Hintergrundfolien podręcznika RFEM.

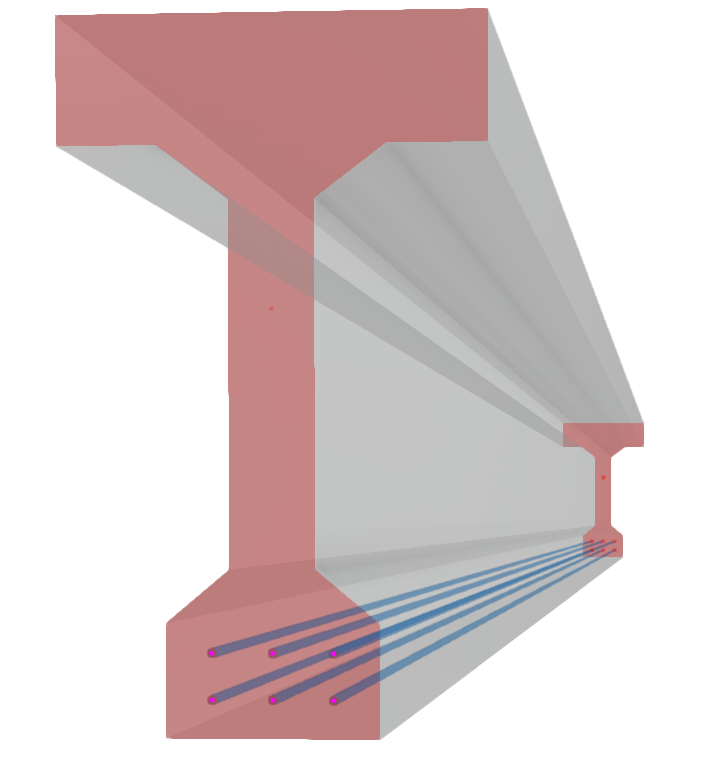

Belka sprężona z kablami

Excel

Przebieg linii można opisać za pomocą węzłów w pliku Excel. Arkusz Excel można wczytać do tabeli 'Węzeł'. Ta możliwość została opisana w rozdziale Excel-Tabelle importieren oder exportieren podręcznika RFEM.

API

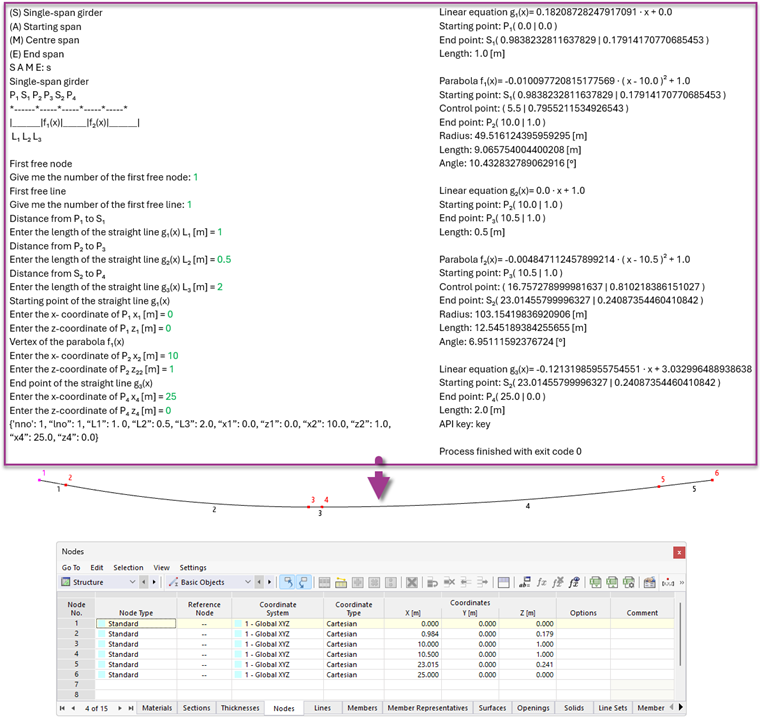

Oparta na Pythonie usługa Dlubal API to kolejna możliwość wygodnego definiowania i aktualizowania geometrii cięgna. W poniższym przykładzie generowany jest w ten sposób paraboliczny przebieg cięgna.

Generowanie geometrii splotu za pomocą API

Bloki

Możliwość importu wstępnie zdefiniowanych bloków cięgien jest w przygotowaniu.
