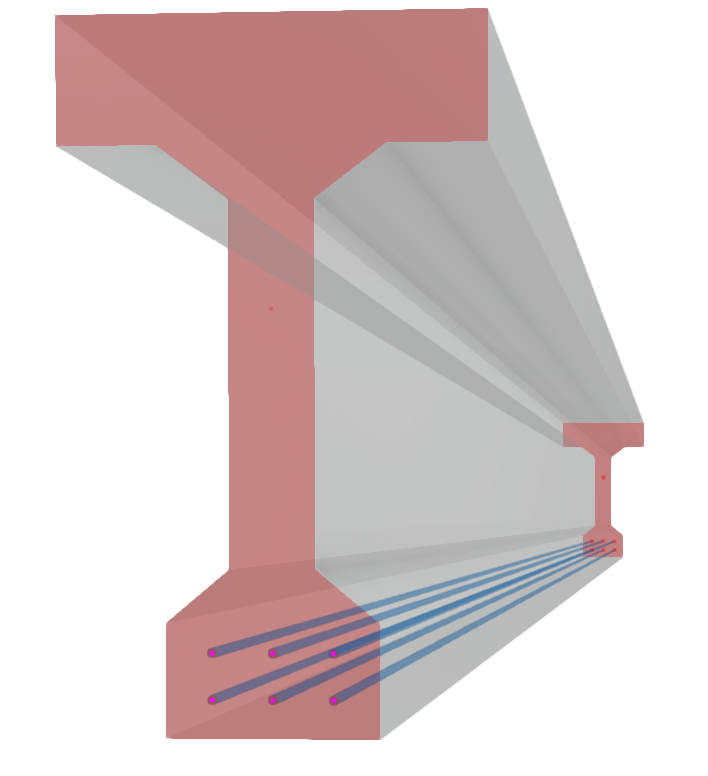

Die Spanngliedgeometrie wird über Linien beschrieben.
Linien definieren
Die Spannglied-Linien können frei im dreidimensionalen Raum definiert werden. Es gelten jedoch folgende Bedingungen:

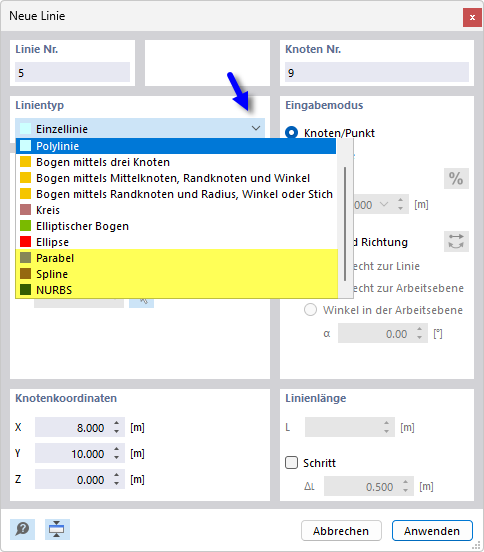

Geeignete Linientypen für Spannglieder sind beispielsweise:
- Parabel
- Spline
- NURBS
Die Linientypen sind im Kapitel Linien des RFEM-Handbuchs beschrieben.

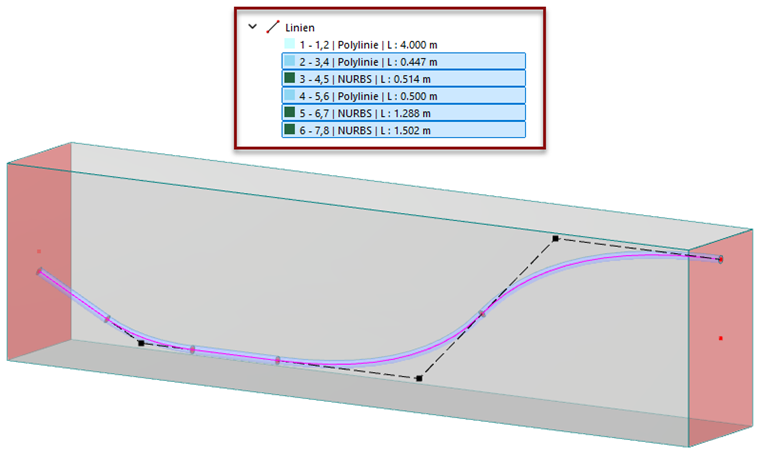

Das Linie eines Spannglieds braucht nicht über die komplette Länge des Spannbetonquerschnitts vorliegen. Damit sind abgestufte Anordnungen von Spanngliedern möglich.
Geometrie importieren
Zum Modellieren der Spannglied-Linien können Sie auch Importmöglichkeiten und Skripte nutzen.
Hintergrundfolie
Über Hintergrundfolien lassen sich Linien als eine Art "Layer" in das Modell einlesen. Sie können dann zum Setzen von Linien verwendet werden. Diese Möglichkeit ist im Kapitel Hintergrundfolien des RFEM-Handbuchs beschrieben.
Excel
Der Verlauf einer Linie kann durch Knoten in einer Excel-Datei beschrieben werden. Das Excel-Arbeitsblatt lässt sich in die Tabelle 'Knoten' einlesen. Diese Möglichkeit ist im Kapitel Excel-Tabelle importieren oder exportieren des RFEM-Handbuchs beschrieben.
API

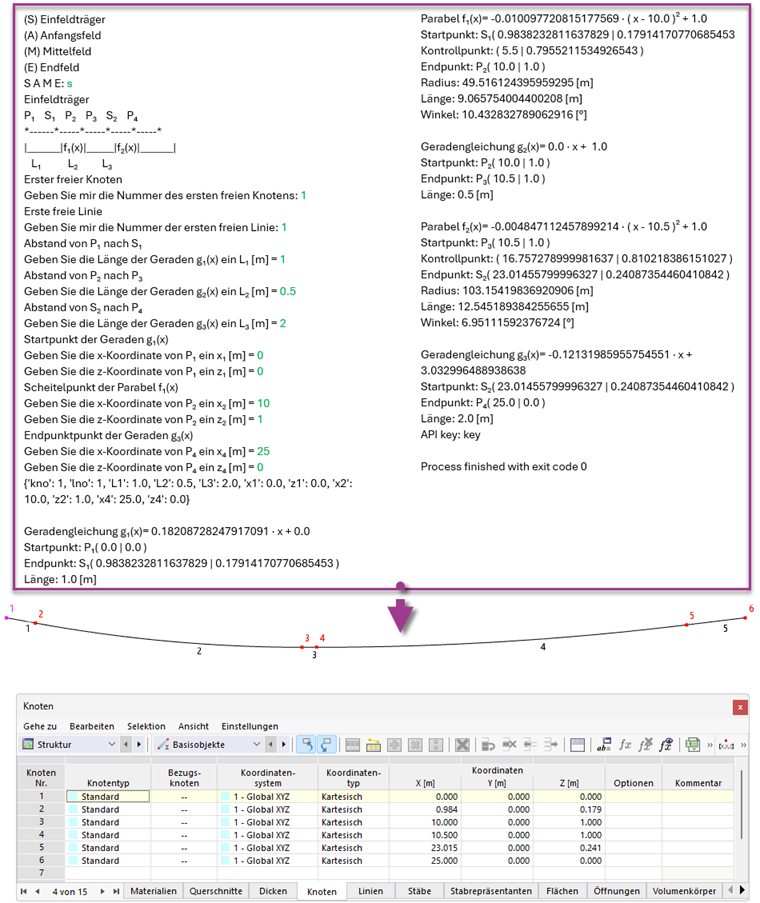

Der Python-basierte Dlubal API-Service stellt eine weitere Möglichkeit dar, mit der Sie die Spanngliedgeometrie komfortabel definieren und aktualisieren können. In folgendem Beispiel wird so der parabelförmige Verlauf eines Spannglieds erzeugt.
Blöcke verwenden
Die Importmöglichkeit für vordefinierte Blöcke von Spanngliedern ist in Arbeit.
