Geometrie předpínacích kabelů

Geometrie předpínací výztuže je popsána pomocí linií.

Definování linií

Linie předpínací výztuže lze definovat volně v trojrozměrném prostoru. Platí však následující podmínky:

Vhodné typy linií pro předpínací výztuž jsou například:

• Parabola
• Spline křivka
• NURBS křivka

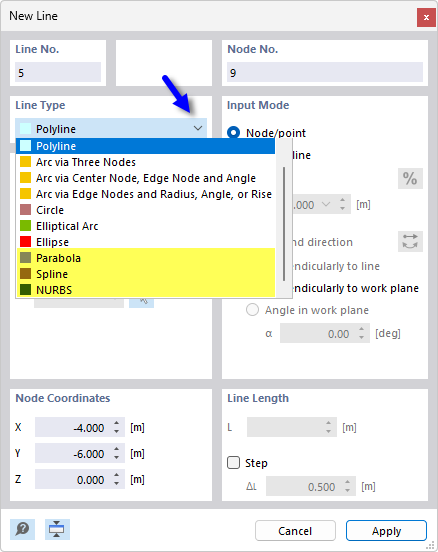

Typy linií pro předpínací prvky

Typy linií jsou popsány v kapitole Linie manuálu pro RFEM.

Definování rozložení předpínacích vložek po řezech

Linie předpínací výztuže nemusí probíhat po celé délce průřezu z předpjatého betonu. Jsou tak možná odstupňovaná uspořádání předpínací výztuže.

Import geometrie

Pro modelování linií předpínací výztuže můžete využít i možnosti importu a skripty.

Vrstva na pozadí

Pomocí vrstev na pozadí lze linie načíst do modelu jako druh "vrstvy". Mohou pak být použity pro umístění linií. Tato možnost je popsána v kapitole Vrstvy na pozadí manuálu pro RFEM.

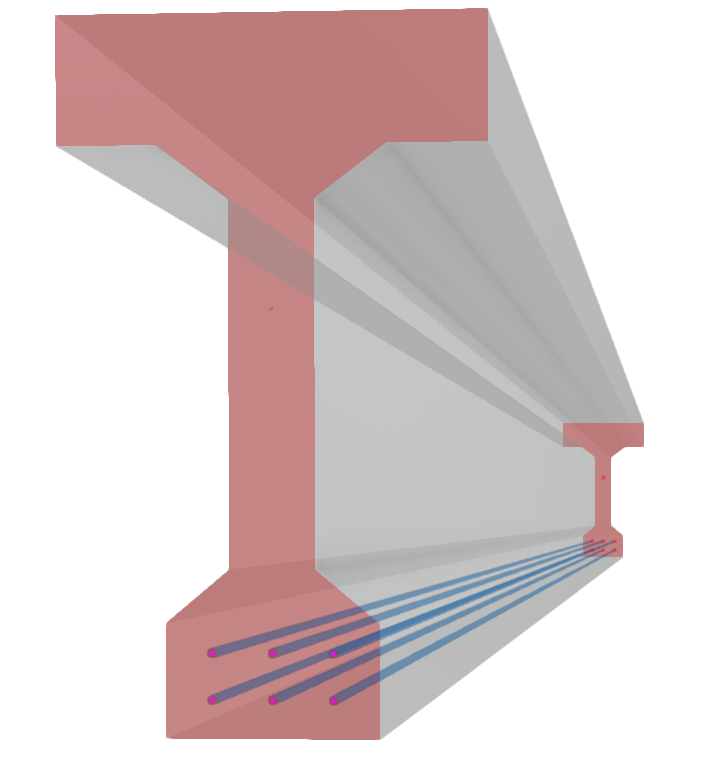

Předpjatý nosník s kabely

Excel

Průběh linie lze popsat pomocí uzlů v souboru aplikace Excel. Pracovní list aplikace Excel lze načíst do tabulky 'Uzly'. Tato možnost je popsána v kapitole Import nebo export tabulky aplikace Excel manuálu pro RFEM.

API

Služba Dlubal API-Service založená na Pythonu představuje další možnost, pomocí které můžete pohodlně definovat a aktualizovat geometrii předpínací výztuže. V následujícím příkladu je takto vytvořen parabolický průběh předpínací výztuže.

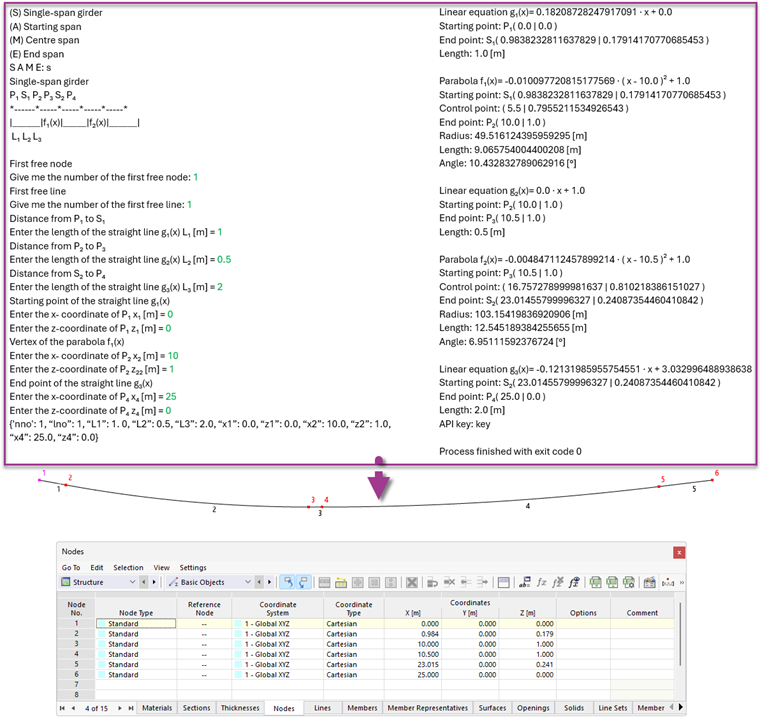

Vytvoření geometrie předpínacích lan pomocí API

Použití bloků

Možnost importu pro předdefinované bloky předpínací výztuže se připravuje.
