La géométrie des torons est décrite via des lignes.
Définir des lignes
Les lignes des torons peuvent être définies librement dans l’espace tridimensionnel. Cependant, les conditions suivantes s’appliquent :

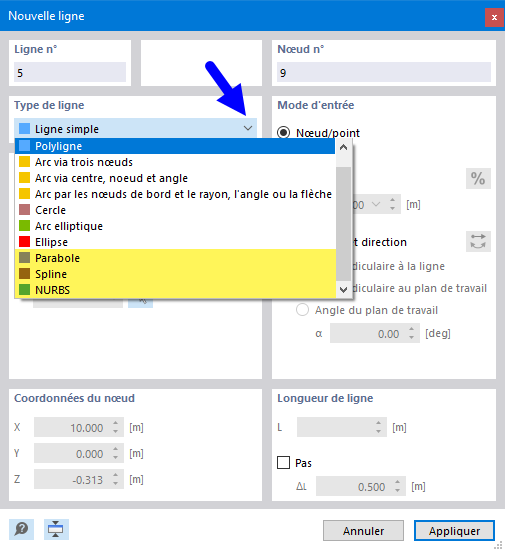

Les types de lignes adaptés aux torons incluent, par exemple :
- Parabole
- Spline
- NURBS
Les types de lignes sont décrits dans le chapitre Lignes du manuel RFEM.

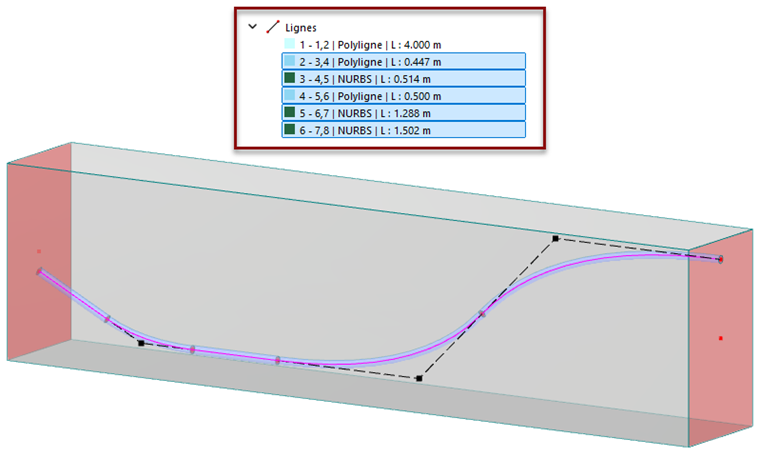

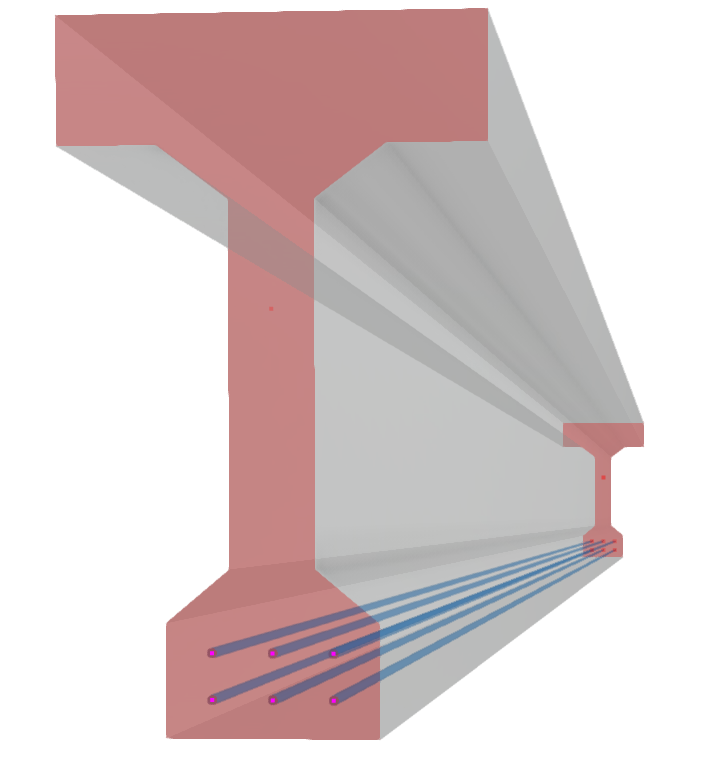

La ligne d’un toron n’a pas besoin de couvrir toute la longueur de la section transversale en béton précontraint. Cela permet des dispositions graduées des câbles de précontrainte.
Importer la géométrie
Pour modéliser les lignes de câbles de précontrainte, vous pouvez également utiliser des possibilités d’importation et des scripts.
Couche d'arrière-plan
Via les couches d’arrière-plan, des lignes peuvent être lues dans le modèle comme une sorte de « calque ». Vous pouvez ensuite les utiliser pour placer des lignes. Cette possibilité est décrite dans le chapitre Couches d’arrière-plan du manuel RFEM.
Excel
Le parcours d’une ligne peut être décrit par des nœuds dans un fichier Excel. La feuille de calcul Excel peut être lue dans le tableau « Nœuds ». Cette possibilité est décrite dans le chapitre Importer ou exporter un tableau Excel du manuel RFEM.
API

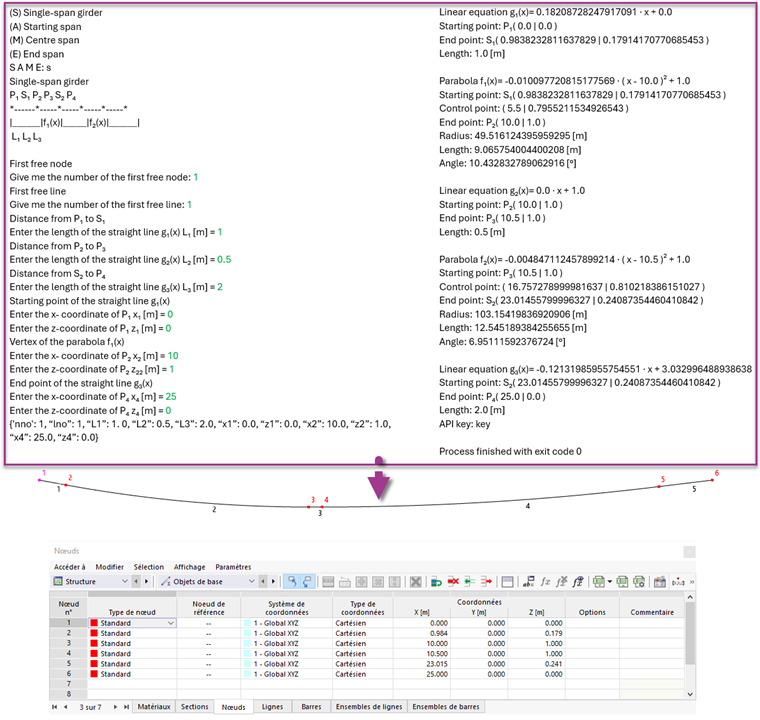

Le service API de Dlubal basé sur Python offre une autre possibilité pour définir et mettre à jour confortablement la géométrie des torons. Dans l’exemple suivant, cela génère le parcours parabolique d'un toron.
Utiliser des blocs
La possibilité d'importer des blocs de torons prédéfinis est en cours de développement.
