La geometría del tendón se describe mediante líneas.
Definir líneas
Las líneas de los tendones pueden definirse libremente en el espacio tridimensional. Sin embargo, se aplican las siguientes condiciones:

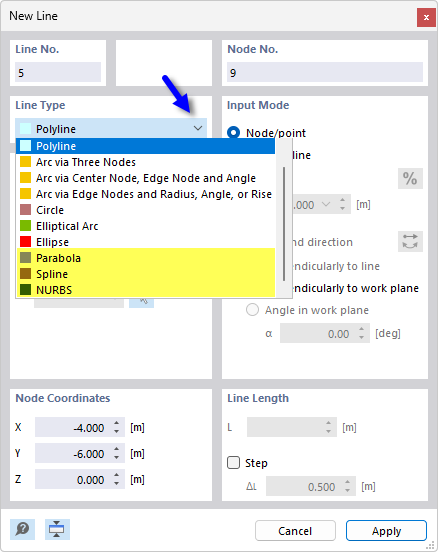

Los tipos de línea adecuados para los tendones son, por ejemplo:
- Parábola
- Spline
- NURBS
Los tipos de línea están descritos en el capítulo Líneas del manual de RFEM.

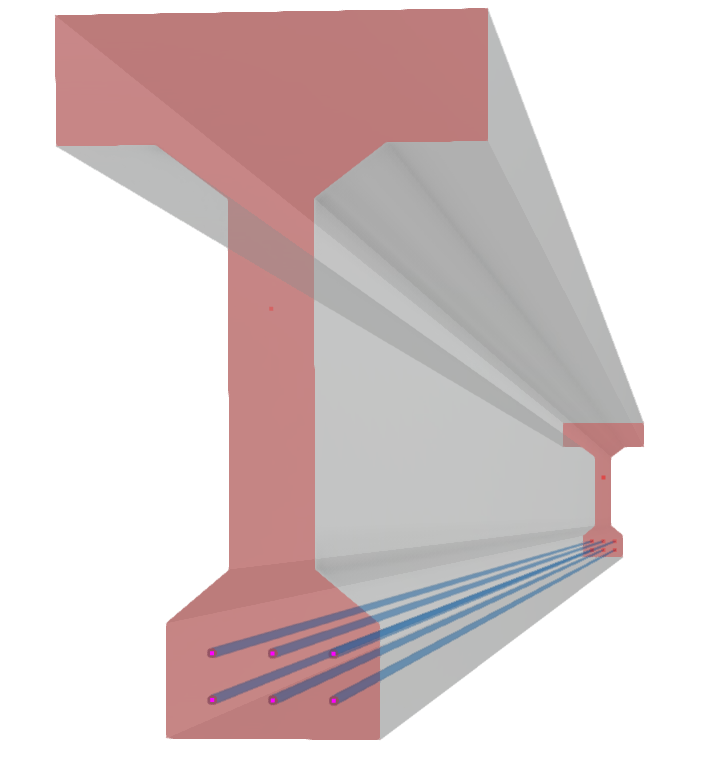

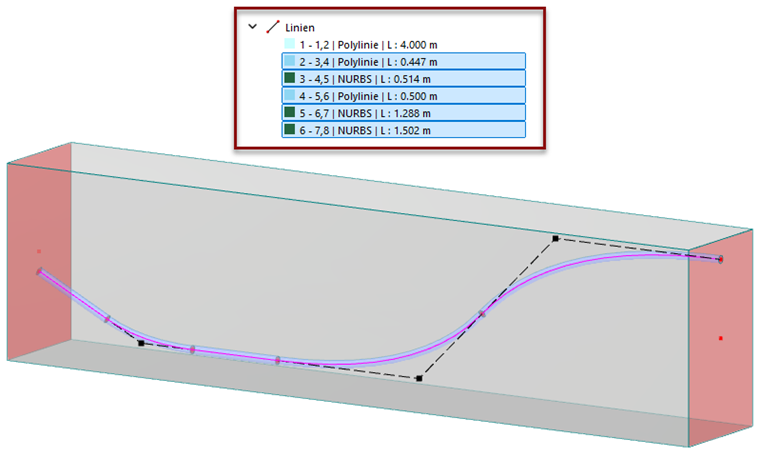

La línea de un tendón no necesita estar presente a lo largo de toda la longitud de la sección transversal del hormigón pretensado. Esto permite disposiciones escalonadas de tendones.
Importar geometría
Para modelar las líneas de los tendones también puede utilizar opciones de importación y scripts.
Capas de fondo
Con las capas de fondo, las líneas se pueden leer en el modelo como una especie de "capa". A continuación, pueden utilizarse para configurar líneas. Esta posibilidad está descrita en el capítulo Capas de fondo del manual de RFEM.
Excel
El recorrido de una línea se puede describir mediante nodos en un archivo de Excel. La hoja de trabajo de Excel se puede leer en la tabla 'Nodos'. Esta posibilidad está descrita en el capítulo Importar o exportar tabla Excel del manual de RFEM.
API
El Servicio API de Dlubal basado en Python proporciona otra opción, con la que puede definir y actualizar cómodamente la geometría del tendón. En el siguiente ejemplo, se genera así el recorrido parabólico de un tendón.
Usar bloques
La posibilidad de importar bloques predefinidos de tendones está en desarrollo.
