Secção de cabo de tensão

O Seção Transversal do Cabo de Protensão descreve a propriedade da barra de uma linha, com a qual a Geometria do Cabo de Protensão é representada.

Pré-requisitos

O cabo de protensão deve atender aos seguintes pré-requisitos:

• Tipo de barra Cabo de Protensão
• Tipo de seção transversal Padronizado → Seções Transversais de Barra de Reforço / Seções Transversais de Cabo de Protensão (dependente da norma) ou Barras → Seções Transversais de Barra de Reforço (paramétrico)
• Tipo de material Aço, Aço de Reforço ou Aço de Protensão

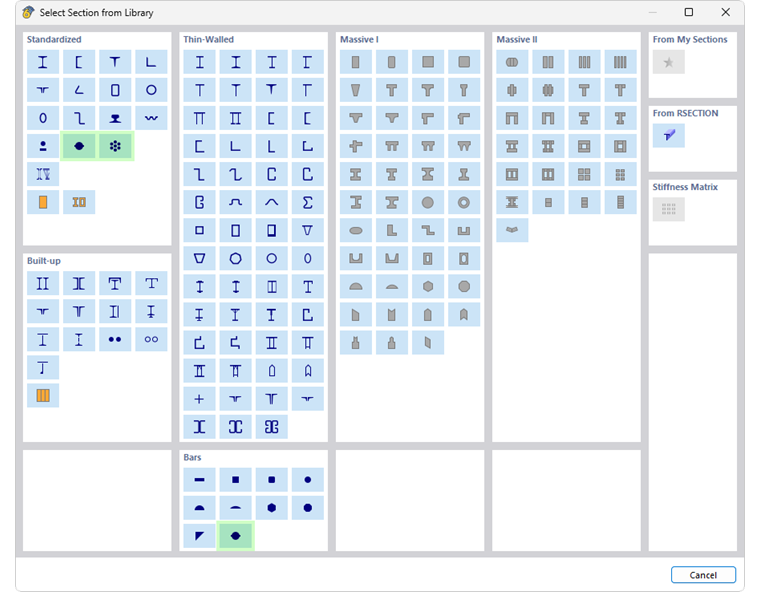

Querschnittstypen für Spannglieder

Definir tipo de barra

Você pode definir as propriedades da barra de um cabo de protensão como de costume:

• Atribua uma Barra à linha com a geometria do cabo de protensão.
• No diálogo 'Nova Barra', aba 'Base', selecione o tipo de barra Cabo de Protensão.

Especificação de tipo de barra de cabo de tensão

O tipo de barra 'Cabo de Protensão' possui, assim como uma Barra de Cabo, apenas uma rigidez tangencial.

Definir seção transversal

Na aba Seção Transversal, defina o perfil do cabo de protensão.

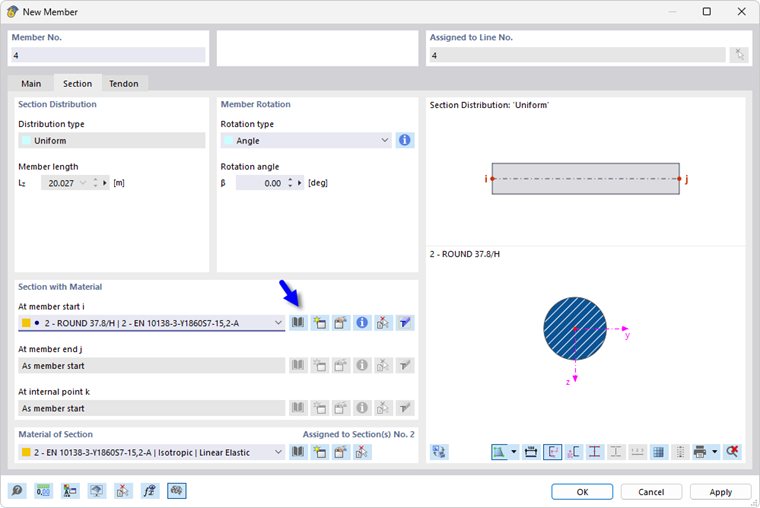

Querschnitt des Spannglieds festlegen

Caso nenhuma seção transversal adequada tenha sido definida, você pode, por exemplo,

• usar o botão para criar uma nova seção transversal,
• no diálogo 'Nova Seção Transversal', usar o botão para acessar a biblioteca,
• acessar a série de seções transversais (veja imagem Tipos de Seções para Cabos de Protensão) e
• selecionar a seção transversal e, se necessário, indicar os parâmetros geométricos.

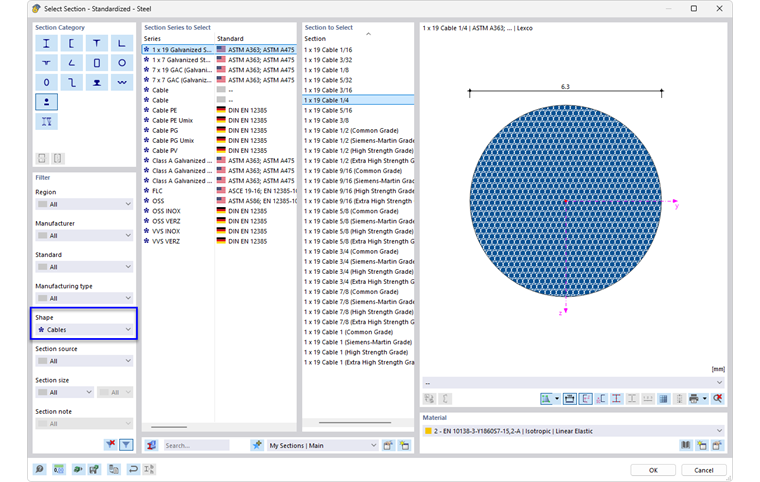

Querschnitt des Spannglieds in Bibliothek auswählen

Atribuir material

Defina o Material do cabo de protensão.

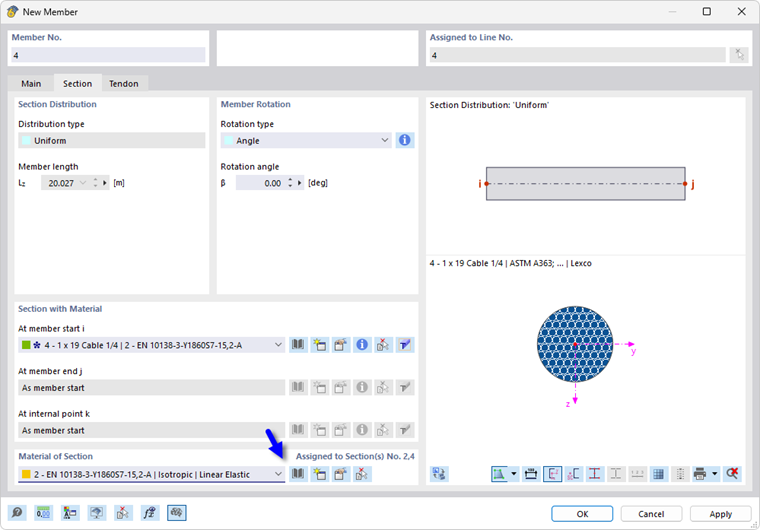

Definir material do cabo

Também aqui, o botão é útil para selecionar o material na biblioteca.

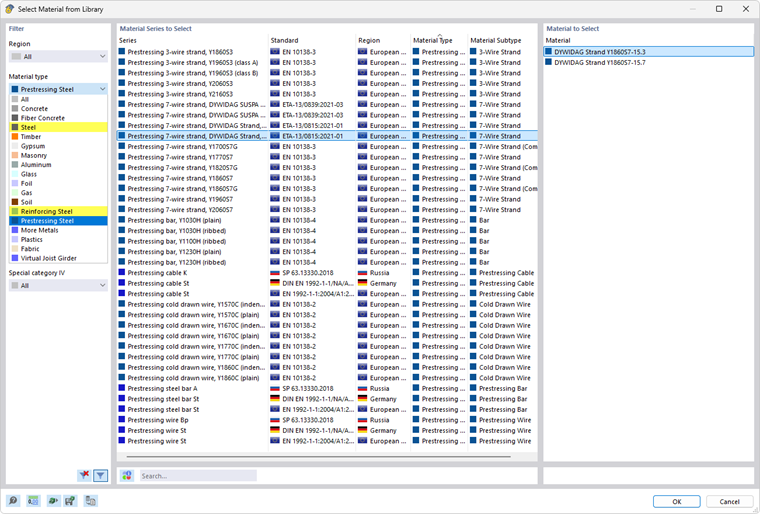

Selecionar material na biblioteca

Os seguintes tipos de material são permitidos para cabos de protensão:

• Aço
• Aço de Reforço
• Aço de Protensão
