Os resultados da análise estática são apresentados graficamente no modelo e numericamente nas tabelas.
Gráfico

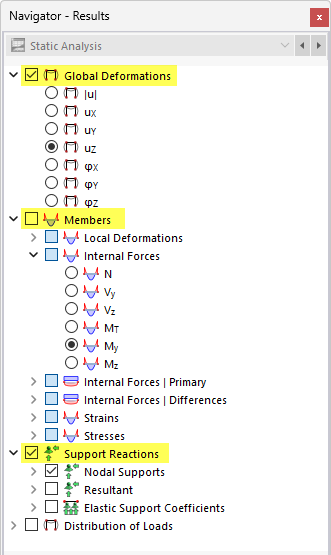

Para a avaliação dos resultados gráficos de barras, as seguintes categorias do navegador são relevantes:
- Deformações globais
- Barras
- Reações de apoio
Para superfícies com cabos de protensão, estão disponíveis categorias adicionais para a avaliação dos resultados:
- Superfícies
- Distribuição de carga
- Ajustes de resultados de superfícies
Tabelas

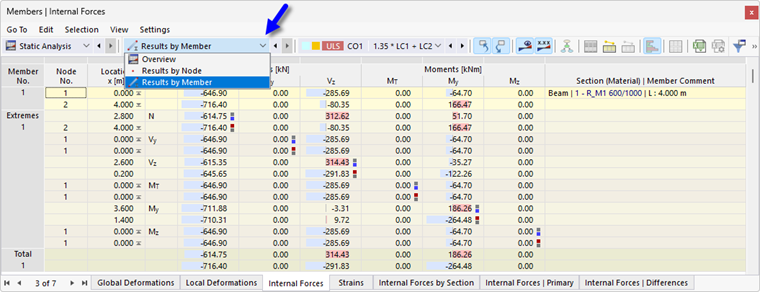

As seguintes subcategorias da análise estática são aplicáveis como tabelas de resultados:
- Resultados por nó
- Resultados por barra
Para superfícies com cabos de protensão, estão disponíveis duas outras subcategorias:
- Resultados por superfície em pontos de grade
- Resultados por superfície em nós de malha
Esforços de barra

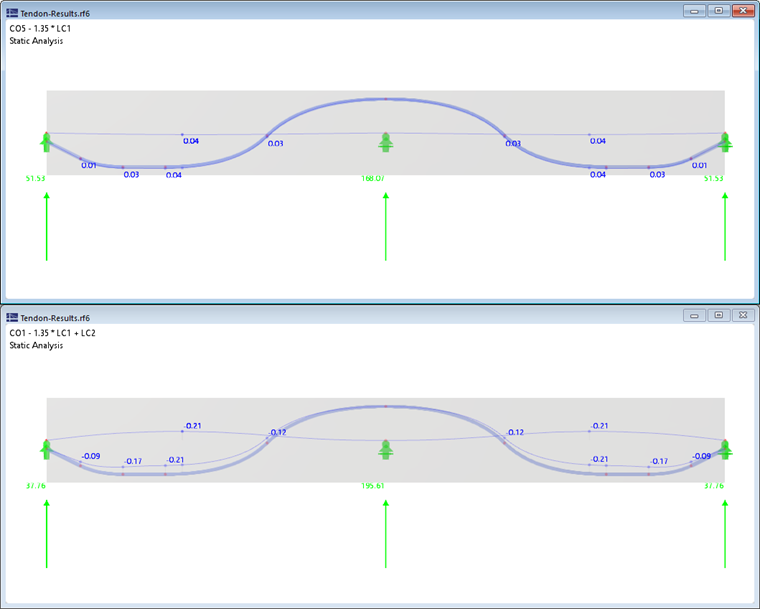

Na análise de barras com cabos de protensão, tanto os esforços estática-determinados como indeterminados são determinados, resultantes da protensão (ver imagem Esforços internos estática-determinados e indeterminados). Isto permite comparar as influências da protensão sobre um sistema. A imagem a seguir mostra os resultados de uma viga de concreto protendido sob cargas permanentes, sem e com consideração da protensão.
Esforços de barra | Primário

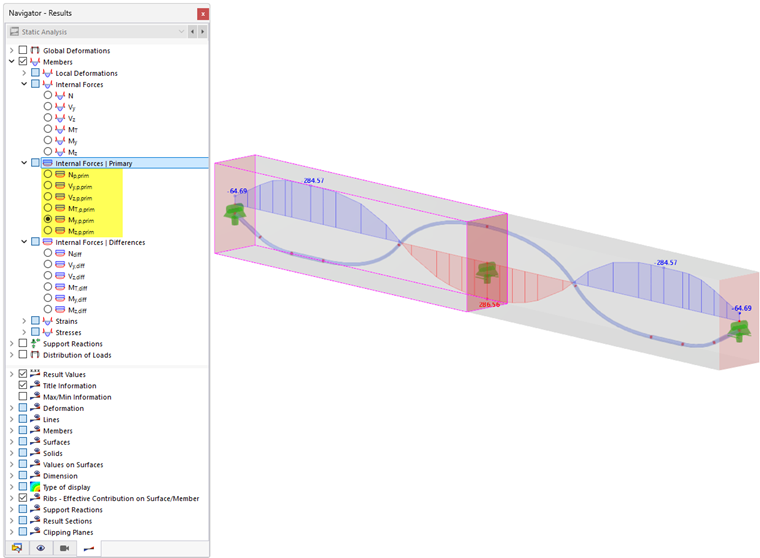

Para barras com cabos de protensão, além dos esforços "normais", são fornecidos os chamados esforços primários. Eles resultam das forças axiais de protensão do cabo, que são projetadas nos eixos da viga de concreto protendido para os esforços N, Vy e Vz. Os momentos My e Mz resultam da multiplicação da força de protensão com a excentricidade do cabo, em relação ao eixo da viga de concreto.
Esforços de barra | Diferenças

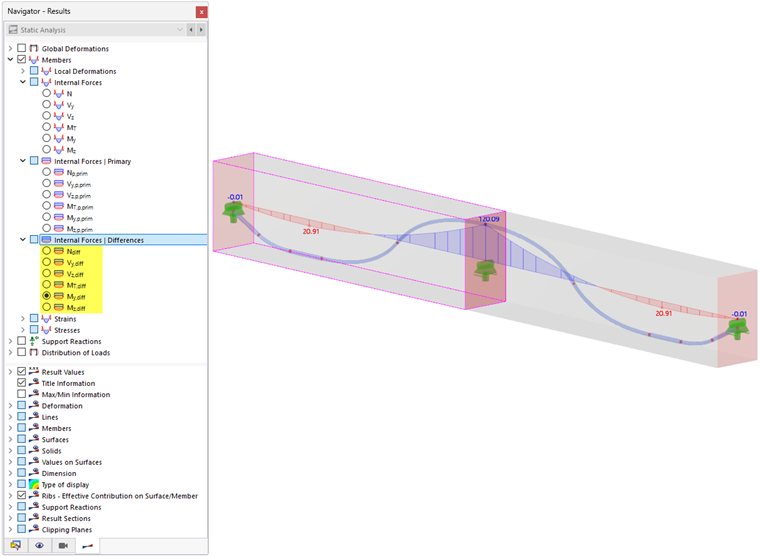

Para a avaliação, também é possível considerar as diferenças como a diferença entre os esforços "normais" e os primários. Eles estão disponíveis em uma subcategoria separada dos resultados da barra.

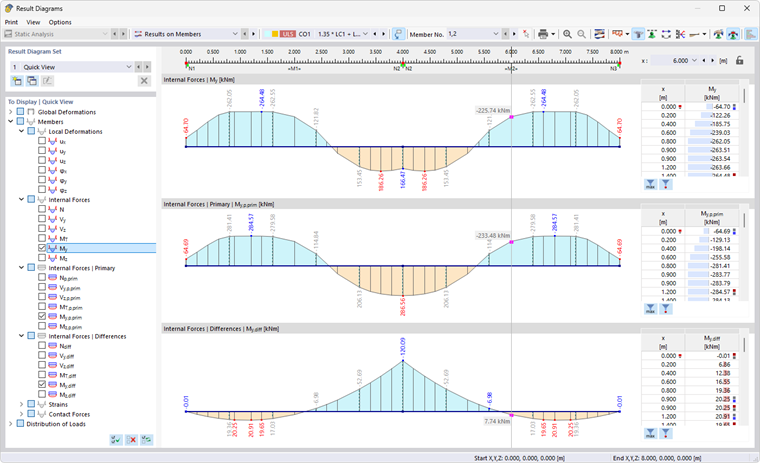

O diálogo Resultado de distribuições oferece uma boa oportunidade de comparar os três tipos de resultados – esforços "normais", esforços primários e diferenças.
