Este manual descreve o módulo 'Tendões' para o programa RFEM 6. Com o módulo, pode modelar cabos com pré-esforço e pós-esforço em estruturas de betão, permitindo assim a análise dos efeitos da pré-esforço no modelo global.
Betão pré-esforçado
As estruturas em betão com pré-esforço são uma forma especial de construção em betão armado, onde a capacidade de carga e a funcionalidade de elementos de betão são melhoradas através da aplicação de um pré-esforço controlado. Esta técnica envolve a utilização de Tendões – barras de alta resistência na forma de fios, cordões ou barras – que se encontram sistematicamente em pré-esforço para contrabalançar o peso próprio e as cargas de variáveis.
Tendões

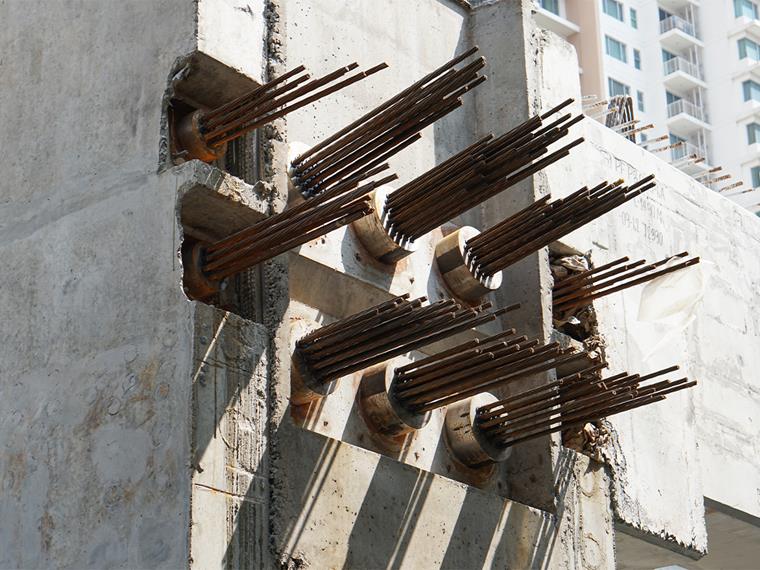

Os tendões são o elemento central nas estruturas de betão pré-esforçado. Geralmente consistem em aço pré-esforçado de alta resistência e podem percorrer dentro (pré-esforço interno) ou fora (pré-esforço externo) da seção transversal do betão. Os tendões são sujeitos ao pré-esforço antes ou depois do endurecimento do betão, o que leva à distinção entre pré-esforço imediato (betão pré-esforçado com armadura pré-esforçada) e pré-esforço posterior.
O pré-esforço gera tensões de compressão no betão, que compensam parcial ou totalmente as tensões de tração resultantes de cargas posteriores. Isso resulta nas seguintes vantagens:
- Ausência de fissuras ou redução significativa da formação de fissuras no estado de serviço
- Maior capacidade de carga através devido à resistência à compressão do betão
- Maior vão sem apoios intermediários
- Seções mais esbeltas, economizando material e reduzindo peso
Portanto, as estruturas em betão pré-esforçado são especialmente utilizadas na construção de pontes, em lajes de grande vão ou em construções pré-fabricadas. A utilização de tendões permite uma construção mais económica e eficiente em comparação com a construção convencional em betão armado.
Módulo tendões

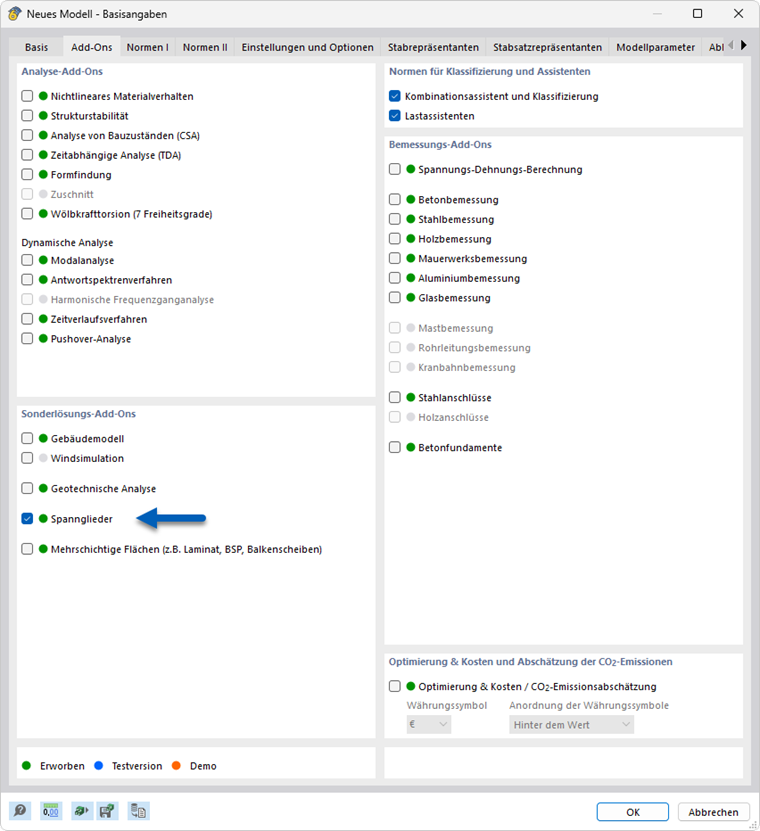

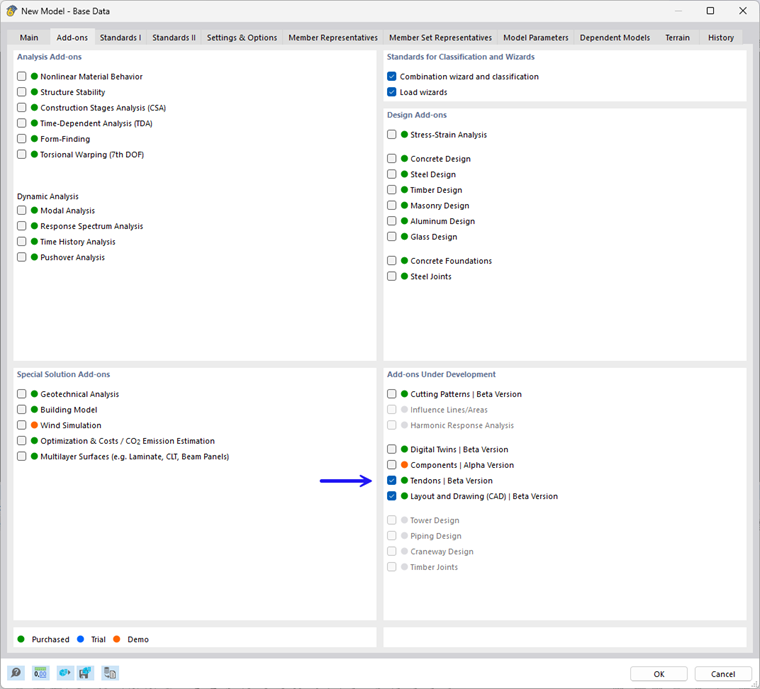

O utilizador pode ativar ou desativar a utilização do módulo de soluções especiais no separador Módulos dos "Dados gerais do modelo".
@image056787#
Um ponto verde antes do nome do módulo indica que tem uma licença. Um ponto laranja ou azul indica que pode usar o módulo apenas como uma versão de demonstração ou teste e que suas funcionalidades são limitadas.
Após ativar o módulo de soluções especiais, a interface do utilizador é ampliada com novas entradas nas caixas de diálogos e tabelas. Assim, a análise das barras de tração está completamente integrada no RFEM.
